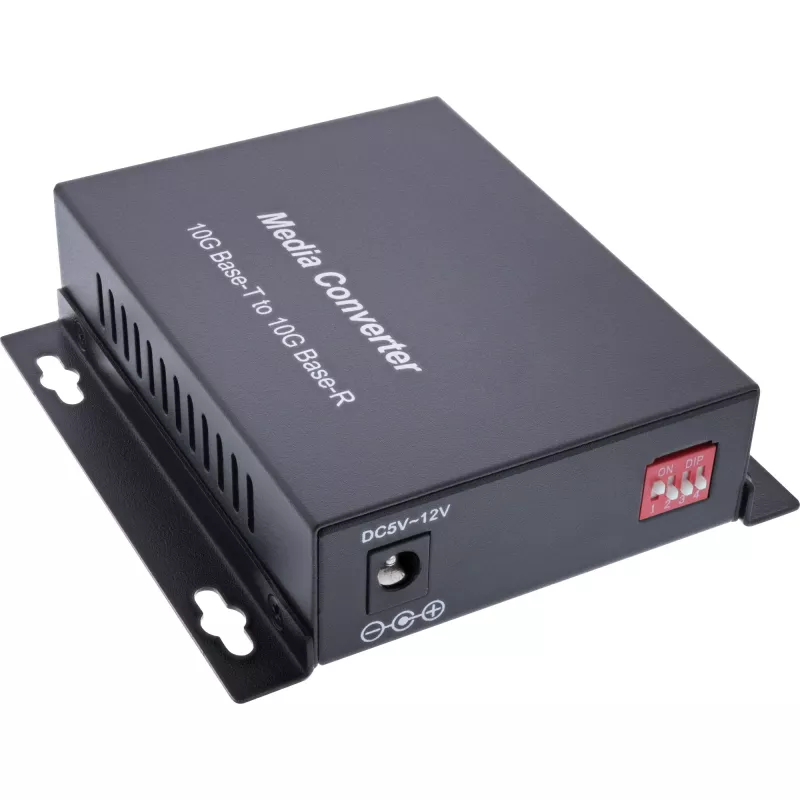

InLine 66659E tīkla mediju pārveidotājs 10000 Mbit/s 850 nm Daudzmodu Melns

Efektīvs mediju pārveidotājs vieglai tīkla migrācijai no vara uz optisko šķiedru
Atbalsta 10 Gb/s pārraides ātrumu augstai tīkla veiktspējai
Link Fault Pass Through (LFP) funkcija ērtai apkopei
Zems enerģijas patēriņš un stabila veiktspēja ilgā laika periodā
Plug-and-play risinājums vienkāršai uzstādīšanai

InLine® tīkla mediju pārveidotājs nodrošina izmaksu ziņā izdevīgu esošo tīklu migrāciju vai paplašināšanu, pārveidojot elektriskos vara signālus optiskās šķiedras signālos. Tas ļauj savienot tīklus ar diapazonu līdz 300 m, izmantojot daudzmodu optisko šķiedru.
Aprīkots ar integrētu augstas veiktspējas kodolu, apraides vētras kontroli un IEEE 802.3x plūsmas kontroli, šis pārveidotājs nodrošina stabilu un uzticamu tīkla savienojumu. Integrētā CRC kļūdu pārbaude optimizē signāla kvalitāti un samazina datu zudumu. Mediju pārveidotājs piedāvā arī Link Fault Pass Through (LFP) funkciju, lai atvieglotu apkopes darbus un savlaicīgi atklātu tīkla kļūdas.

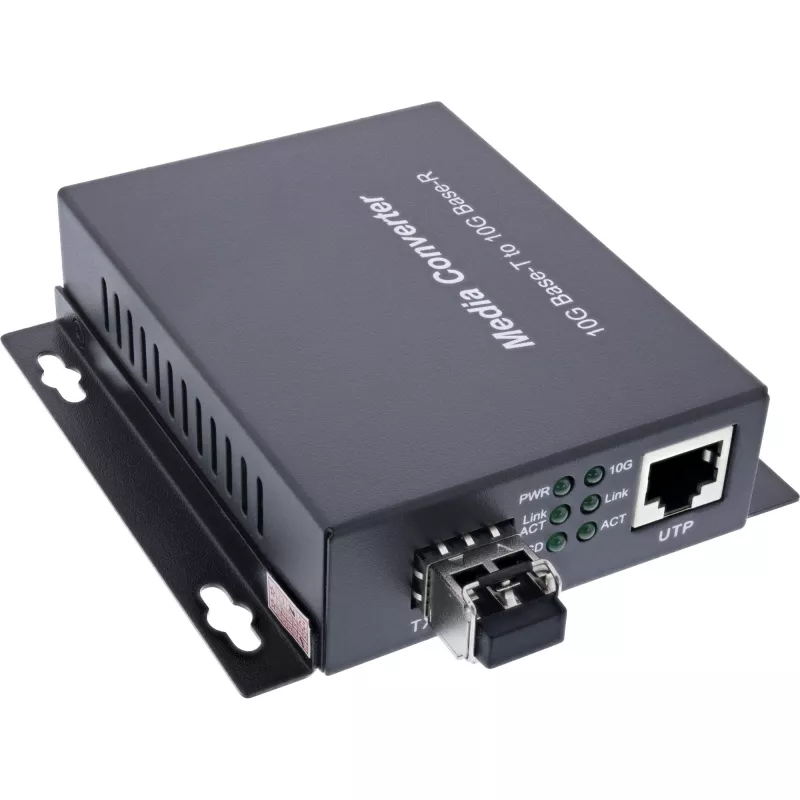

Kompaktais dizains ar RJ45 pieslēgvietu vītā pāra savienojumiem un SFP pieslēgvietu optiskajai šķiedrai padara ierīci elastīgu lietošanā. Pateicoties zemai siltuma izdalīšanai un zemam enerģijas patēriņam, pārveidotājs nodrošina ilgstošu un bez traucējumiem darbību.
Tehniskās specifikācijas:

Atbalstītie pārraides ātrumi:
Vītais pāris: 10/100/1000 Mb/s (10/100/1000Base-T), 2,5/5/10 Gb/s (2,5/5/10GBase-T)
Optiskā šķiedra: 10 Gb/s (10GBase-R)

Maksimālais pārraides attālums: 300 m (daudzmodu optiskā šķiedra)
Viļņa garums: 850 nm
UTP pieslēgvieta: vītā pāra RJ45 ligzda
Optiskās šķiedras savienojums: SFP moduļa pieslēgvieta
Statusa gaismas diodes savienojuma uzraudzībai
Darba temperatūra: 0 °C līdz 55 °C
Uzglabāšanas temperatūra: -40 °C līdz 70 °C
Mitrums: 5% - 80%, bez kondensācijas
Izmēri: aptuveni 94 x 93,3 x 26 mm (ieskaitot montāžas kronšteinus)
Ārējais kontaktdakšas barošanas avots: 12 V līdzstrāva/1 A

Piegādes komplekts:

1x InLine® tīkla mediju pārveidotājs ar montāžas kronšteiniem

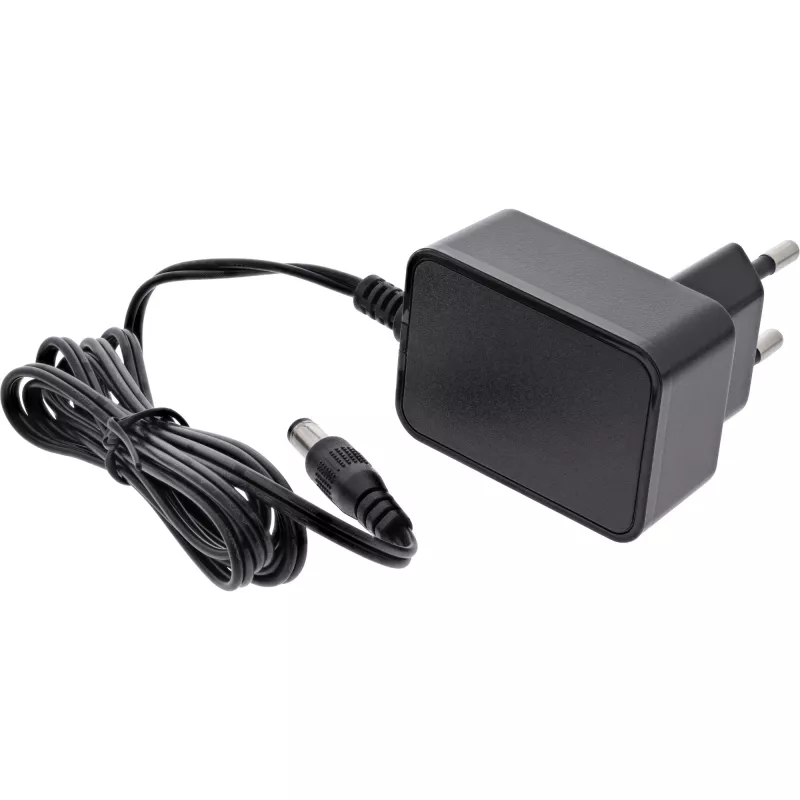

1x kontaktdakšas barošanas avots 12 V līdzstrāva / 1 A
1x 4 skrūvju un sienas dībeļu komplekts
1x lietošanas instrukcija (vācu / angļu)
Iepriekš uzstādīts SFP modulis

InLine 66659E. Maksimālais datu pārraides ātrums: 10000 Mbit/s, Pārveidotāja ieejas saskarne: 10Base-T, 10GBase-T, 100Base-T, 1000Base-T, Pārveidotāja izejas saskarne: 10GBASE-R. Maksimālais pārraides attālums: 300 m, Viļņa garums: 850 nm, Šķiedras režīma struktūra: Daudzmodu. LED indikatori: Statuss, Produkta krāsa: Melns. Optiskās šķiedras savienotājs: LCD, SFP+, Savienojamības tehnoloģija: Vadu. Izejas spriegums: 12 V, Izejas strāva: 1 A

Kā lietot

Uzstādiet mediju pārveidotāju, izmantojot komplektā iekļautos kronšteinus, vai novietojiet to uz līdzenas virsmas. Pievienojiet vītā pāra Ethernet kabeli RJ45 pieslēgvietai un ievietojiet optiskās šķiedras savienojumu SFP pieslēgvietā (SFP ir iepriekš uzstādīts). Pievienojiet ārējo 12 V līdzstrāvas/1 A barošanas avotu ierīcei un elektrotīkla kontaktligzdai. Pārraugiet statusa gaismas diodes, lai pārbaudītu strāvu un saiti/darbību; konfigurējiet pievienotās tīkla ierīces pēc nepieciešamības 10GBase-T vai saderīgiem ātrumiem. Izmantojiet Link Fault Pass Through (LFP) funkcionalitāti, lai palīdzētu novērst kļūmes, kad saite nedarbojas.

Ieteikumi

Uzstādiet pārveidotāju vēdināmā, bez putekļiem vidē, ievērojot norādītos darba temperatūras un mitruma diapazonus. Izmantojiet daudzmodu optisko šķiedru un saderīgus SFP moduļus, kā norādīts; pārbaudiet kabeļa kvalitāti un RJ45 ekranējumu, lai nodrošinātu uzticamu 10GBase-T veiktspēju. Regulāri pārbaudiet gaismas diožu indikatorus un droši nostipriniet, lai novērstu mehānisku spriegumu.
