InLine interfeisa karte 4 portu seriālā 9 kontaktu PCIe PCI-Express 76623C

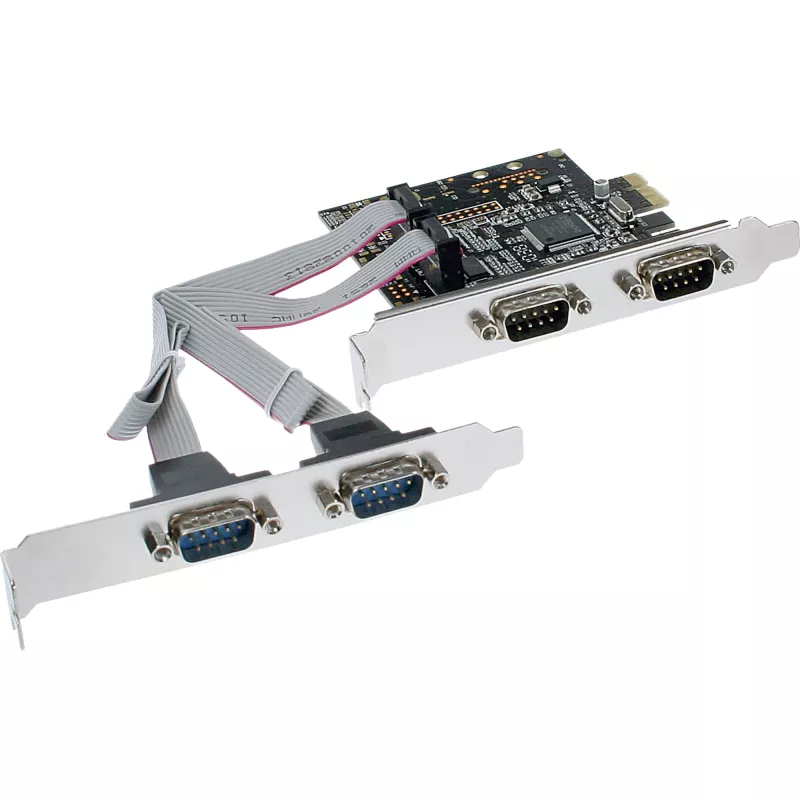

InLine interfeisa karte 4 portu seriālā 9 kontaktu PCIe (modelis 76623C) ir PCI-Express (x1) papildinājuma karte, kas nodrošina četrus RS-232 seriālos portus ar DB-9 savienotājiem. Tā atbilst PCI-Express bāzes specifikācijas 1.1. redakcijai un ir paredzēta uzstādīšanai divos blakus esošos PCIe slotos. Karte ir saderīga ar plašu operētājsistēmu klāstu, tostarp Windows (2000, XP, Vista, 7, 8 un Server izdevumi), Linux, Mac OS X un DOS, un tās pamatā ir Moschip MCS9904CV-AA mikroshēmojums.

Priekšrocības

Šī PCIe seriālā karte atbalsta vienas līnijas (x1) PCI-Express darbību ar caurlaidspēju līdz 2,5 Gb/s un nodrošina četrus neatkarīgus RS-232 portus. Katrs UART ir saderīgs ar industriālajiem 16C450/16C550 standartiem un ietver mikroshēmā iebūvētu 256 baitu FIFO nosūtīšanas un saņemšanas ceļiem, lai uzlabotu datu plūsmu. Karte atbalsta aparatūras un programmatūras plūsmas kontroli, vairākus datu formātus (5, 6, 7, 8 biti), dažādas paritātes opcijas (Pāra, Nepāra, Nav, Atstarpe, Marķieris) un 1 vai 2 stopbitus. Īpašs programmaparatūras variants var atbalstīt lielākus porta ātrumus līdz 1 Mb/s; standarta maksimālais porta ātrums ir 230,4 kb/s.

Piemērota

Galvenās specifikācijas

Lietošana

Uzstādiet karti brīvā PCIe x1 slotā (karte aizņem divas blakus esošas slota vietas) izslēgtā sistēmā un nostipriniet to korpusā. Pievienojiet seriālās ierīces četriem DB-9 portiem, izmantojot atbilstošus RS-232 kabeļus. Pēc ieslēgšanas instalējiet nepieciešamos draiverus savai operētājsistēmai, ja tie netiek nodrošināti automātiski. Konfigurējiet porta parametrus (baudu pārraides ātrums, datu biti, paritāte, stopbiti un plūsmas kontrole) operētājsistēmā vai lietojumprogrammā, lai tie atbilstu pievienotajām ierīcēm.

Ieteikumi

Stabilai komunikācijai saskaņojiet seriālā porta iestatījumus abos galos un ieslēdziet plūsmas kontroli, pievienojot ierīces, kurām nepieciešami ilgstoši augsti datu pārraides ātrumi. Izmantojiet kvalitatīvus ekranētus seriālos kabeļus un izvairieties no gariem kabeļu savienojumiem elektriski trokšņainā vidē. Pirms ieviešanas pārbaudiet draiveru saderību ar jūsu konkrēto operētājsistēmas versiju.
