InLine Mini SAS HD kabelis SFF-8643 uz 4x SFF-8482 + barošana 1m

InLine Mini SAS HD kabelis SFF-8643 uz 4x SFF-8482 + barošana 1m ir iekšējais kabelis resursdatora vai kontrollera ar Mini SAS HD 4i (SFF-8643) saskarni savienošanai ar līdz pat četriem SAS diskdziņiem vai aizmugures paneli, izmantojot SFF-8482 savienotājus, kas ietver barošanu. Ar 1 metra garumu kabelis atbalsta ātrdarbīgu SAS datu pārraidi un apvieno datu un barošanas savienojumus tiešai pieslēgšanai servera atmiņas ierīcēm.

Priekšrocības

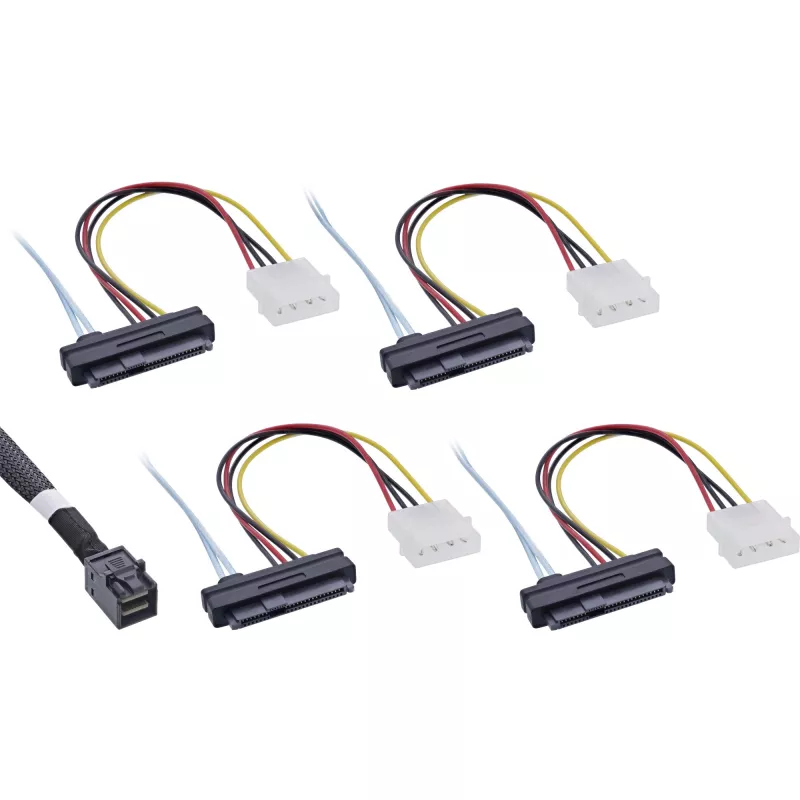

Šis kabelis apvieno vienu Mini SAS HD (SFF-8643) spraudni ar četriem SFF-8482 savienotājiem, kas nodrošina gan signālu, gan barošanu, samazinot nepieciešamību pēc atsevišķiem barošanas vadiem. 1 m garums piedāvā elastību servera korpusā, vienlaikus saglabājot signāla integritāti SAS savienojumiem. Tas ir saderīgs ar SAS kontrolleriem un aizmugures paneļiem, kas izmanto norādītās saskarnes, ļaujot vienkārši pievienot vairākus diskdziņus.

Piemērots

• SAS kontrollera ar SFF-8643 izeju savienošanai ar līdz četriem SAS diskdziņiem ar SFF-8482 barošanas savienotājiem
• Diskdziņu pievienošanai aizmugures panelim servera vai atmiņas korpusā
• Uzņēmuma un datu centra atmiņas konfigurācijām, kurām nepieciešama kombinēta datu un barošanas kabeļu sistēma

Galvenās specifikācijas

• Zīmols: InLine
• Modelis / MPN: 27632B
• EAN: 4043718211845
• Savienotājs A: Mini SAS HD 4i (SFF-8643)
• Savienotājs B: 4 × SAS SFF-8482 ar barošanu
• Garums: 1 m
• Kategorija: Iekšējais SAS kabelis atmiņai

Kā lietot

Pirms instalēšanas izslēdziet servera vai atmiņas korpusa strāvu. Pievienojiet SFF-8643 savienotāju Mini SAS HD portam uz kontrollera vai resursdatora plates, nodrošinot pareizu izlīdzināšanu. Pievienojiet SFF-8482 savienotājus atbilstošajiem diskdziņa galviņu vai aizmugures paneļa ligzdu savienojumiem; katrs SFF-8482 nodrošina gan datu, gan barošanas līnijas vienam diskdzinim. Novietojiet kabeli korpusā, izvairoties no asiem izliekumiem, un nostipriniet to, lai novērstu slodzi uz savienotājiem. Atjaunojiet strāvu un pārbaudiet diskdziņa atpazīšanu sistēmas BIOS vai RAID kontrollera utilītā.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet šo kabeli ar saderīgiem SAS kontrolleriem un aizmugures paneļiem; izvairieties no pārmērīgas kabeļa saliekšanas vai saspiešanas, kā arī nomainiet kabeli, ja savienotāju kontakti izskatās bojāti. Ievērojiet servera ražotāja norādījumus par diskdziņu karsto nomaiņu un barošanas procedūrām.
