InLine modulārais spraudnis 8P4C RJ45 presēšanai uz lentes kabeļa ISDN 100 gab.

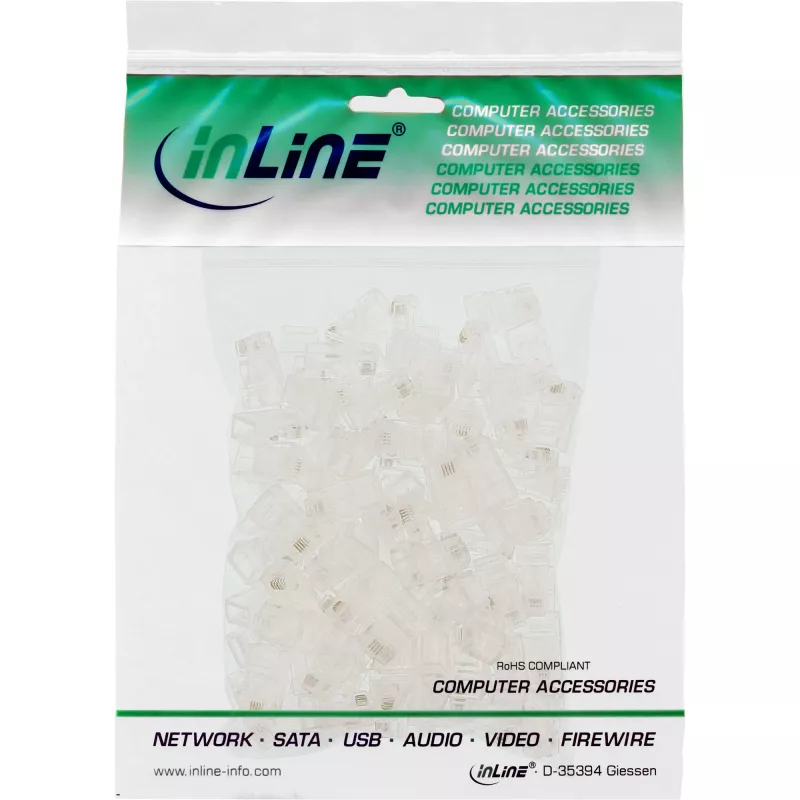

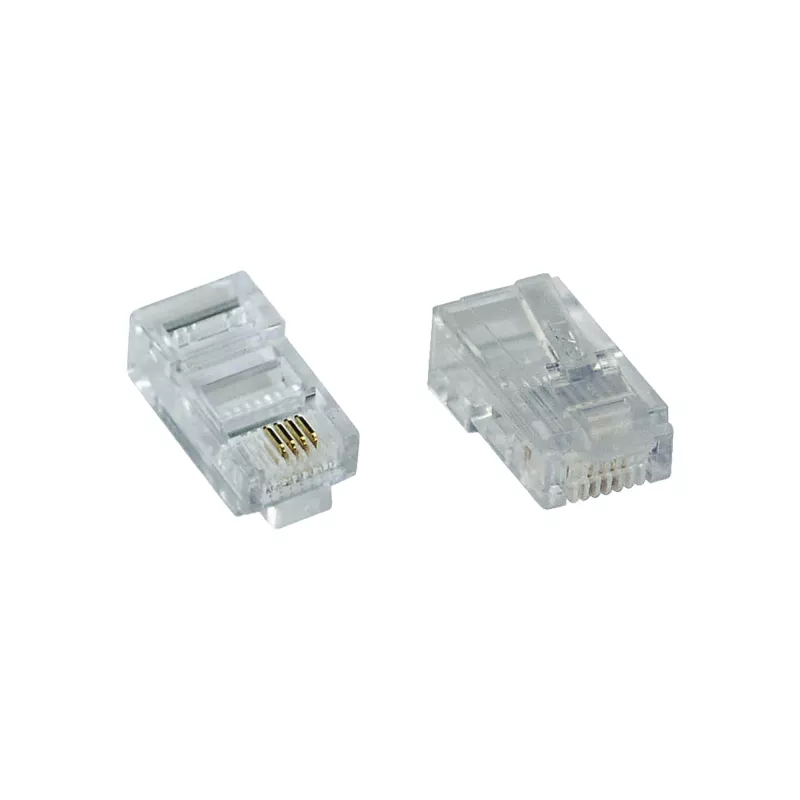

InLine modulārais spraudnis 8P4C RJ45 ir caurspīdīgs modulārais savienotājs, kas paredzēts presēšanai uz lentes kabeļa un lietošanai ISDN SO kopnē. Tikai iekšējie četri kontakti (pozīcijas 3, 4, 5 un 6) ir piešķirti, nodrošinot saderību ar instalācijām, kurām nepieciešama SO kopnes vadu konvencija. Iepakojumā ir 100 caurspīdīgi RJ45 spraudņi, kas piemēroti profesionāliem un DIY vadu uzdevumiem.

Priekšrocības

Caurspīdīgais korpuss ļauj vizuāli pārbaudīt vadītāju izlīdzināšanu un pareizu ievietošanu pirms presēšanas. 8P4C RJ45 konstrukcija nodrošina mehānisku saderību ar standarta RJ45 ligzdām, vienlaikus izmantojot tikai iekšējos četrus kontaktus, kas nepieciešami ISDN SO kopnes savienojumiem. Piegādāts 100 gabalu iepakojumā lielapjoma lietošanai un atkārtojamām instalācijām.

Piemērots

• Presēšanai uz lentes (plakanā) kabeļa ISDN SO kopnes lietojumiem
• ISDN iekšējo vadu remontam vai pagarināšanai
• Maza mēroga ražošanai vai servisa tehniķiem, kuriem nepieciešami vairāki savienotāji

Galvenās specifikācijas

• Savienotāja tips: RJ45 (8P4C vadu shēma)
• Piešķirtie kontakti: iekšējie 4 kontakti (3, 4, 5, 6)
• Krāsa: Caurspīdīga
• Daudzums: 100 gabali
• Zīmols: InLine
• MPN: 73098L
• EAN: 4043718265787

Kā lietot

Sagatavojiet lentes kabeli, izlīdzinot un apgriežot vadītājus līdz pareizam garumam ievietošanai spraudnī. Ievietojiet lentes kabeli modulārajā spraudnī tā, lai paredzētie iekšējie vadītāji izlīdzinātos ar kontaktiem 3–6, vizuāli pārbaudiet izlīdzināšanu caur caurspīdīgo korpusu, pēc tam presējiet, izmantojot piemērotu RJ45 presēšanas instrumentu, kas paredzēts lentes kabeļiem. Pēc presēšanas pārbaudiet savienojumu ar piemērotu ISDN testēšanas aprīkojumu.

Ieteikumi

Izmantojiet piemērotus presēšanas instrumentus un pirms presēšanas pārliecinieties, ka lentes kabelis ir tīrs un bez bojājumiem. Pārbaudiet, vai ISDN SO kopnes vadiem tiek izmantoti tikai iekšējie četri vadītāji, lai izvairītos no savienojuma kļūdām. Uzglabājiet savienotājus sausā vidē, lai novērstu piesārņojumu.
