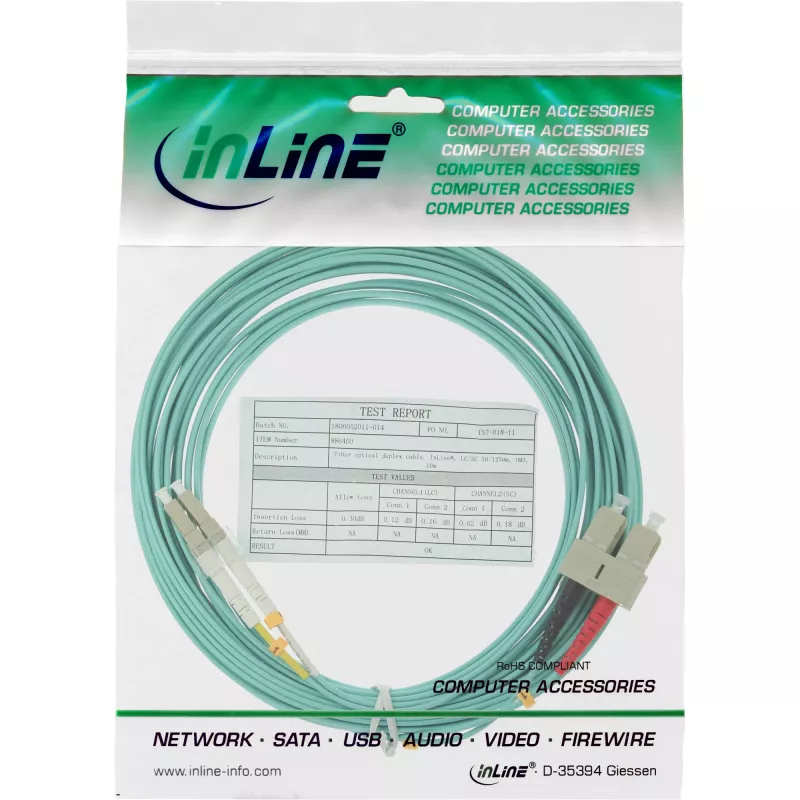

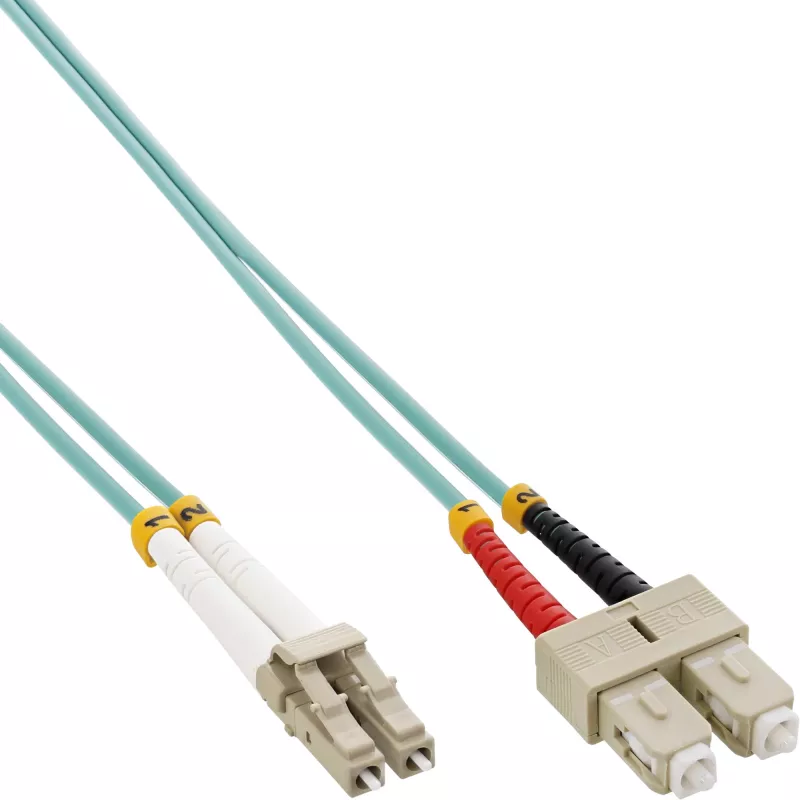

InLine optiskās šķiedras dupleksais kabelis LC/SC 50/125 µm OM3 25 m

InLine optiskās šķiedras dupleksais kabelis LC/SC 50/125 µm OM3 25 m ir daudzmodu dupleksais optiskās šķiedras komutācijas kabelis, kas paredzēts ātrdarbīgai tīklošanai un uzticamai datu pārraidei. Ar LC savienotājiem vienā galā un SC savienotājiem otrā galā šis 25 metru OM3 kabelis atbalsta pilndupleksos savienojumus starp aktīvo aprīkojumu datu centros, telekomunikāciju statņos un biroja tīklos. 50/125 µm serdes/apvalka ģeometrija un OM3 lāzeroptimizētā daudzmodu konstrukcija nodrošina uzlabotu joslas platumu un samazinātu modālo dispersiju īsiem līdz vidējiem savienojumiem.

Priekšrocības

Šis kabelis nodrošina konsekventu daudzmodu veiktspēju, kas piemērota 10 Gigabit Ethernet un citām augstas joslas platuma lietojumprogrammām mērenos attālumos. Dupleksā konfigurācija ļauj vienlaicīgi pārraidīt un saņemt kanālus vienā viegli maršrutējamā montāžā. Standarta LC un SC savienotāji nodrošina plašu saderību ar tīkla slēdžiem, raiduztvērējiem un ielāpu paneļiem. 25 m garums piedāvā elastību statņu-starp-statņiem un telpu-starp-telpām instalācijām, vienlaikus saglabājot signāla integritāti, pateicoties OM3 šķiedras īpašībām.

Piemērots

• 10GbE daudzmodu savienojumi datu centros un serveru telpās
• Optiskās šķiedras ielāpu savienošana starp slēdžiem, multivides pārveidotājiem un raiduztvērējiem
• Biroja mugurkaula savienojumi un vietējā tīkla infrastruktūra
• Telekomunikāciju aprīkojuma starpsavienojumi un testēšanas stendu iestatījumi

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu OM3 (lāzeroptimizēts)
• Serdes/apvalka diametrs: 50/125 µm
• Konfigurācija: Duplekss (divas šķiedras)
• Savienotājs A: LC (duplekss)
• Savienotājs B: SC (duplekss)
• Garums: 25 m
• Pulēšana/terminēšana: Rūpnīcā terminēti savienotāji ar standarta ferulām
• Tipiskas lietojumprogrammas: 10 Gbps Ethernet, īsi/vidēji daudzmodu savienojumi

Kā lietot

Identificējiet LC un SC galus un maršrutējiet kabeli, ievērojot aprīkojuma ražotāja vadlīnijas un kabeļu pārvaldības ceļus, lai izvairītos no asiem līkumiem un pārmērīga spriegojuma. Pievienojiet LC savienotājus LC portos un SC savienotājus SC portos, nodrošinot drošu iesēdināšanu un pareizu orientāciju. Dupleksai darbībai saskaņojiet pārraides un saņemšanas kanālus atbilstoši tīkla ierīces marķējumam. Ja izmantojat ielāpu paneļus vai raiduztvērējus, pārbaudiet savienotāja tipa saderību un, ja nepieciešams, izmantojiet atbilstošus adapterus vai ielāpu vadus, lai pabeigtu savienojumu. Veiciet savienojuma validāciju ar optisko testeri vai sertificētu tīkla testēšanas rīku pēc instalācijas, lai pārbaudītu vājinājumu un signāla kvalitāti.

Ieteikumi

Izvairieties no kabeļa locīšanas zem ražotāja norādītā minimālā liekuma rādiusa, uzturiet savienotāju gala virsmas tīras, izmantojot atbilstošus optiskās šķiedras tīrīšanas rīkus, un glabājiet vai maršrutējiet kabeli prom no mehāniska sprieguma un spēcīgiem elektromagnētiskiem traucējumiem. Kritiskiem 10GbE savienojumiem pārbaudiet OM3 veiktspējas parametrus un pārbaudiet ievietošanas zudumus, lai nodrošinātu uzticamu darbību.
