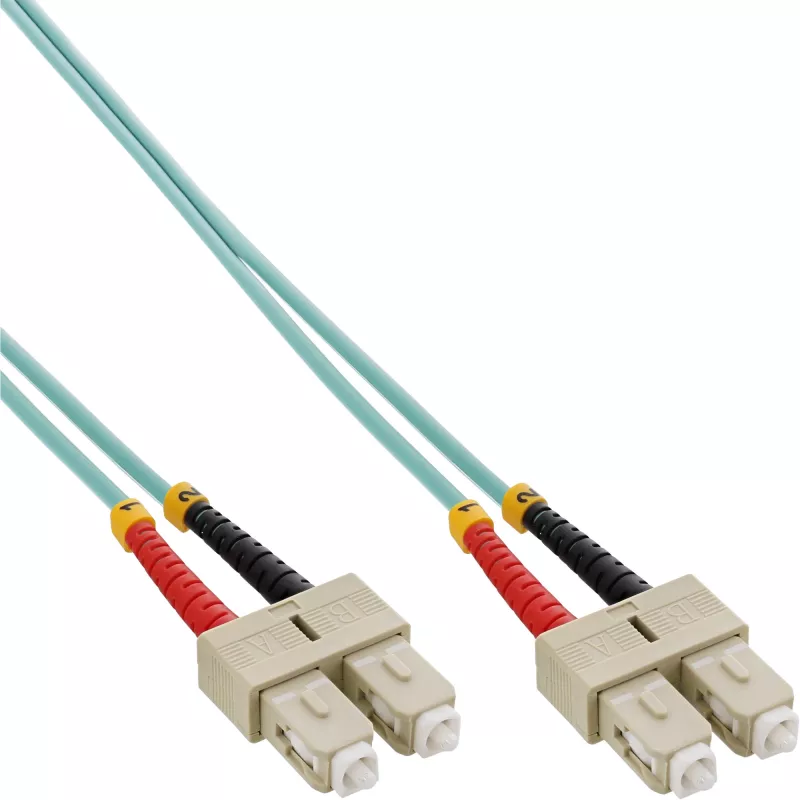

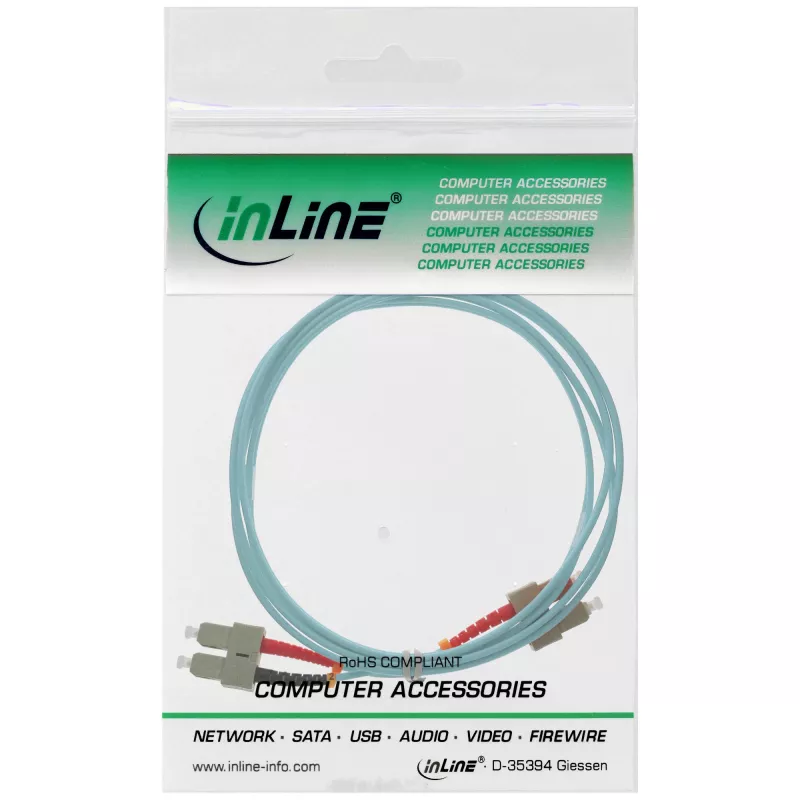

InLine optiskās šķiedras dupleksais kabelis SC/SC 50/125µm OM3 7.5m

Šis InLine optiskās šķiedras dupleksais kabelis SC/SC 50/125µm OM3 7.5m ir daudzmodu optiskās šķiedras komutācijas kabelis, kas paredzēts ātrdarbīgai, divvirzienu datu pārraidei nelielos un vidējos attālumos. Kabelī tiek izmantota OM3 šķiedra ar 50/125 µm serdes/apvalka struktūru un SC dupleksajiem savienotājiem abos galos, lai nodrošinātu uzticamus savienojumus tīkla iekārtām, komutatoriem, multivides pārveidotājiem un aktīvajām optiskajām ierīcēm. 7,5 metru garums līdzsvaro sasniedzamību un elastību savienojumiem starp statīviem vai starp telpām, vienlaikus saglabājot signāla integritāti lietojumiem, kur nepieciešami zemi ievades zudumi un kontrolēts modālais joslas platums.

Priekšrocības

OM3 daudzmodu konstrukcija atbalsta lielāku joslas platumu un labāku lāzeroptimizētu veiktspēju salīdzinājumā ar agrākām daudzmodu kategorijām, nodrošinot uzlabotu caurlaidspēju 10 gigabitu Ethernet un citiem ātrdarbīgiem lietojumiem atbalstītajā sasniedzamības diapazonā. SC/SC dupleksā terminācija nodrošina vienkāršu push-pull savienošanu un stabilu optisko izlīdzināšanu. 7,5 m garums samazina nepieciešamību pēc papildu ielāpu savienojumiem, savukārt standartizētais 50/125 µm serdes izmērs nodrošina saderību ar izplatītiem daudzmodu raiduztvērējiem un kabeļu infrastruktūru. Kabeļa mezgls ir izstrādāts, lai nodrošinātu nemainīgu optisko veiktspēju un mehānisko izturību tipiskās iekštelpu tīkla vidēs.

Piemērots

• 10 gigabitu Ethernet savienojumiem datu centros, serveru telpās un telekomunikāciju sadales skapjos
• Ielāpu savienojumiem starp komutatoriem, maršrutētājiem un optiskajiem raiduztvērējiem
• Aktīvo iekārtu, piemēram, multivides pārveidotāju un optisko moduļu, savstarpējai savienošanai
• Strukturētajā kabeļu sistēmā, kur noteikta daudzmodu OM3 veiktspēja

Galvenās specifikācijas

• Šķiedras tips: daudzmodu OM3
• Serdes / apvalka diametrs: 50/125 µm
• Savienotāja tips: SC dupleksais abos galos (SC/SC)
• Garums: 7,5 m
• Režīms: dupleksais (divvirzienu pāri)
• Tipiski lietojumi: 10GbE un daudzmodu optiskie savienojumi

Lietošana

Pirms savienojumu veikšanas pārbaudiet abus SC savienotājus un savienojamās pieslēgvietas, lai pārliecinātos, ka tās ir tīras un bez putekļiem. Izlīdziniet SC duplekso savienotāju ar ierīces pieslēgvietu un ievietojiet, līdz tas nofiksējas vietā; pārliecinieties par drošu fiksāciju, lai samazinātu atstarošanas zudumus. Izvadiet kabeli ar viegliem līkumiem un izvairieties no asiem locījumiem vai saspiešanas, kas varētu palielināt vājinājumu. Lai atvienotu, nospiediet SC savienotāja fiksatoru (ja tāds ir) un velciet taisni ārā. Organizējot vairākus kabeļus, izmantojiet kabeļu pārvaldības līdzekļus, lai novērstu savienotāju galu noslogojumu un uzturētu liekuma rādiusu atbilstoši daudzmodu šķiedras labākajai praksei.

Ieteikumi

Savienojot ar jutīgiem raiduztvērējiem, izmantojiet optiskās šķiedras tīrīšanas rīkus un pārbaudes aprīkojumu, un neizmantotos savienotājus uzglabājiet ar aizsargvāciņiem. Ierobežojiet ciešus līkumus un sargājiet kabeli no mehāniskās slodzes; ievērojiet OM3 daudzmodu vadlīnijas, lai sasniegtu gaidīto joslas platumu un savienojuma garumus 10 gigabitu Ethernet izvēršanā.
