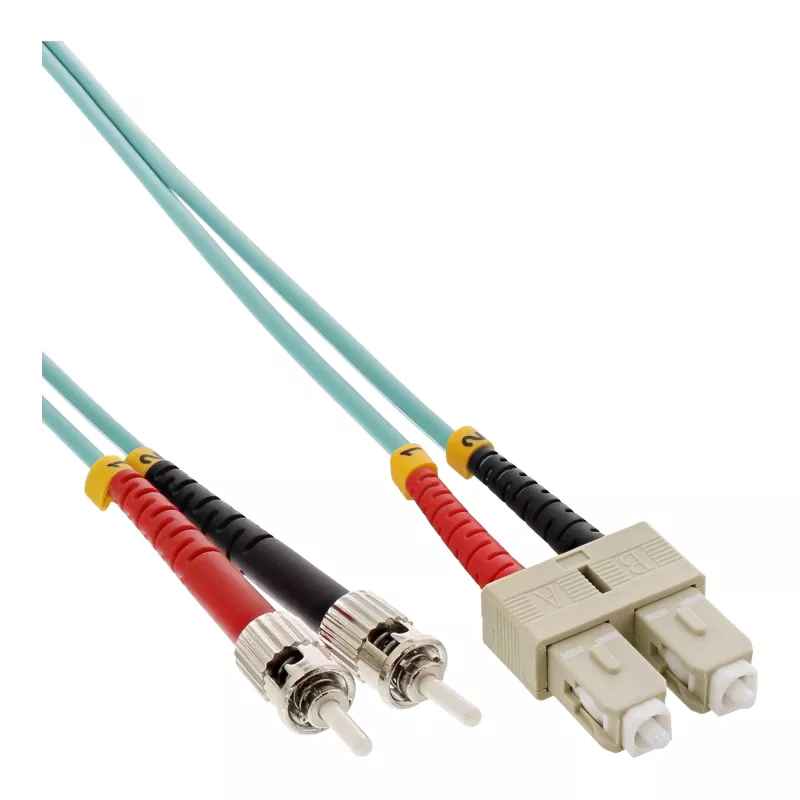

InLine optiskās šķiedras dupleksais kabelis SC/ST 50/125µm OM3 5m

InLine optiskās šķiedras dupleksais kabelis SC/ST 50/125µm OM3 5m ir daudzmodu dupleksais savienotājkabelis, kas paredzēts īsa līdz vidēja attāluma ātrdarbīgai datu pārraidei. Tas apvieno SC un ST spraudņus, lai savienotu iekārtas ar dažādiem savienotāju interfeisiem, izmantojot OM3 pakāpes daudzmodu šķiedru ar 50 µm serdes diametru. 5 metru garums un dupleksā konstrukcija nodrošina vienlaicīgus raidīšanas un uztveršanas kanālus pilndupleksai tīkla darbībai strukturētajās kabeļsistēmās, datu centros, telekomunikāciju telpās un universitātes pilsētiņu tīklos.

Priekšrocības

Šis OM3 daudzmodu optiskās šķiedras kabelis piedāvā uzlabotu joslas platumu salīdzinājumā ar zemākas pakāpes daudzmodu šķiedrām, nodrošinot augstākus datu pārraides ātrumus un labāku veiktspēju ar lāzeroptimizētām iekārtām. Dupleksais dizains nodrošina atsevišķus raidīšanas/uztveršanas kanālus, lai uzturētu pilnduplekso komunikāciju. SC un ST savienotāji nodrošina elastīgu saskarni ar dažādām tīkla ierīcēm un sadales paneļiem. Kabeļa apvalks un savienotāju ferrulas ir ražotas, lai nodrošinātu konsekventas ievietošanas zudumu un atgriešanās zudumu īpašības uzticamai signāla integritātei.

Piemērots

• Komutatoru, maršrutētāju un raiduztvērēju savienošanai ar SC un ST pieslēgvietām
• Datu centru sadalei un komutatoru savienojumiem plauktos
• Universitātes pilsētiņu mugurkaula segmentiem un horizontālajai kabeļsistēmai ēkās
• Maza attāluma daudzmodu optiskās šķiedras savienojumiem, kur nepieciešama pilndupleksā darbība

Galvenās specifikācijas

• Šķiedras tips: OM3 daudzmodu
• Serdes/apvalka diametrs: 50/125 µm
• Savienotāju tipi: SC (viens gals) un ST (otrs gals) dupleksais
• Savienojuma tips: Dupleksais (divi šķiedras pavedieni raidīšanai un uztveršanai)
• Garums: 5 m
• Apvalks: Daudzmodu savienotājkabeļa apvalks, piemērots lietošanai iekštelpās

Lietošana

Identificējiet SC un ST savienotāju galus un saskaņojiet tos ar atbilstošajām pieslēgvietām jūsu iekārtā. Iespraudiet SC savienotāju, līdz tas noklikšķ kontaktligzdā, un ievietojiet ST savienotāju, saskaņojot bajonetes tipa tapu un pagriežot, līdz tas nofiksējas. Pārliecinieties, ka kabelis ir novietots bez asiem līkumiem, un izvairieties no tā salocīšanas, lai saglabātu optisko veiktspēju. Dupleksajiem savienojumiem uzturiet pareizu polaritāti, lai raidīšanas un uztveršanas kanāli atbilstu starp savienotajām ierīcēm.

Ieteikumi

Pirms uzstādīšanas pārbaudiet savienotāju gala virsmas un, ja ir piesārņojums, notīriet ar piemērotiem šķiedru tīrīšanas instrumentiem. Izmantojiet saudzīgas kabeļu pārvaldības metodes, ievērojiet ražotāja norādījumus par liekuma rādiusiem un izvairieties no mehāniska sprieguma uz savienotājiem. Kritiskām ātrdarbīgām lietojumprogrammām pārbaudiet savienojuma veiktspēju ar optisko jaudas mērītāju vai gaismas avotu un uzturiet pareizu polaritāti dupleksajos komplektos.
