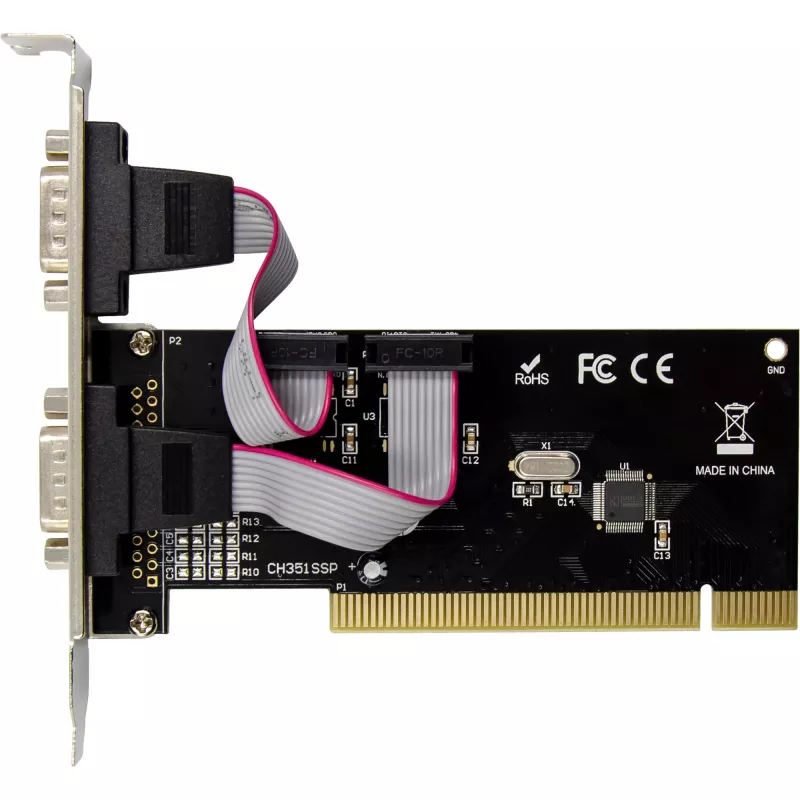

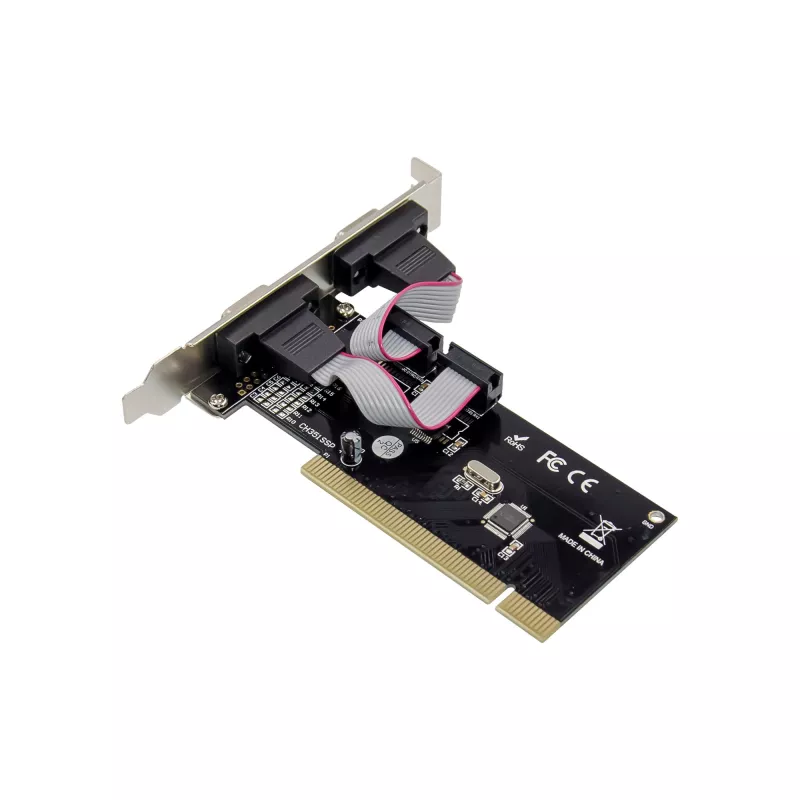

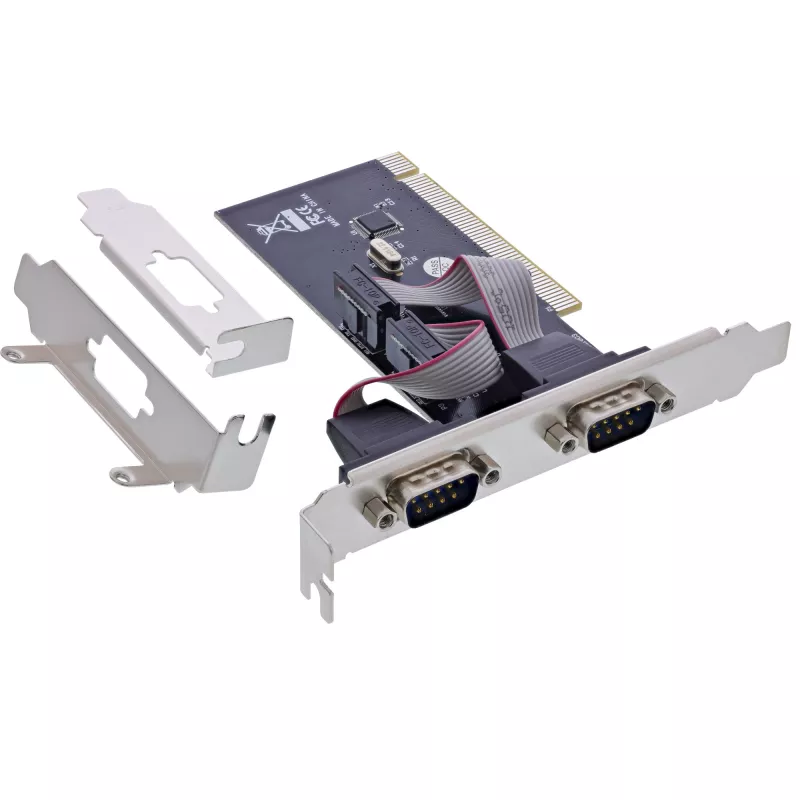

InLine PCI Multi I/O kontrollera karte, 2 DB9 seriālie porti

Uzticams paplašinājums seriālajai komunikācijai:Viegli pievienojiet divas RS232 saskarnes savai galddatoru sistēmai rūpnieciskiem lietojumiem, mantotajai aparatūrai un īpašiem projektiem.
Saderīgs ar nozares standartiem:Atbalsta UART protokolus (16C450/550/552) un nodrošina maksimālu elastību, integrējot esošajās sistēmās.
Liela datu pārraides ātrums:Integrētais CH351Q mikroshēmojums nodrošina stabilus datu pārraides ātrumus līdz 2 Mbps, ja vienlaikus tiek izmantoti abi porti.
Universāls operētājsistēmu atbalsts:Saderīgs ar Microsoft Windows 98SE un jaunākām, kā arī moderniem Linux kodoliem no 2.4.x daudzpusīgai izmantošanai.
Viegla uzstādīšana PCI sistēmās:Pateicoties PCI V2.2 standartam, jūs varat ātri un vienkārši uzstādīt karti gandrīz jebkurā galddatoru sistēmā.

InLine® saskarnes karte, 2x 9-pinu seriālais ports, PCI – Uzticams paplašinājums jūsu komunikācijas vajadzībām
InLine® PCI saskarnes karte piedāvā vienkāršu un uzticamu veidu, kā paplašināt savas galddatoru sistēmas ar divām papildus RS232 seriālajām saskarnēm. Balstīta uz pārbaudīta CH351Q mikroshēmojuma, karte atbalsta lielus datu pārraides ātrumus līdz 2 Mbps un nodrošina stabilu datu komunikāciju – ideāli piemērota rūpniecisko vadības sistēmu, vecāku drukas sistēmu, seriālo tīklu un specializētu aparatūras projektu vajadzībām.

Mikroshēmojums: WCH CH351Q
Kopnes saskarne: PCI V2.2
UART saderība: 16C450, 16C550, 16C552
FIFO: 16 baiti nosūtīšanai un saņemšanai katram savienojumam
Maksimālais datu pārraides ātrums: līdz 2 Mbps
Atbalstītie režīmi: SPP, PS/2, EPP, ECP (saderīgs ar IEEE1284)
Atbalstītie seriālie formāti: 5-6-7-8 biti
Stop biti: 1 vai 2
Plūsmas kontrole: CTS/RTS aparatūras rokasspiediens
Operētājsistēmas: Microsoft Windows 98SE vai jaunāka, Server 2003 vai jaunāka, Linux kodols 2.4.x vai jaunāks
Darba temperatūra: 0° C – 55° C
Uzglabāšanas temperatūra: -40° C – 70° C
Mitrums: 10% - 90% bez kondensācijas

InLine PCI Multi I/O kontrollera karte, 2 DB9 seriālie porti. Host interfeiss: PCI, Izvades interfeiss: Seriālais, Host interfeisa dzimums: Vīrišķais. Izcelsmes valsts: Ķīna. Atbalstītās Windows operētājsistēmas: Windows 10, Windows 11, Windows 7, Windows 8, Windows 98SE, Windows Vista, Windows XP, Atbalstītās Linux operētājsistēmas: Kernel 2.6, Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4,..., Atbalstītās serveru operētājsistēmas: Windows Server 2003, Windows Server 2007, Windows Server 2008, Windows Server 2012, Windows Server.... Platums: 125 mm, Dziļums: 1.35 mm, Augstums: 125 mm. Iepakojuma platums: 140 mm, Iepakojuma dziļums: 150 mm, Iepakojuma augstums: 30 mm

Lietošana

Izslēdziet datoru, atveriet korpusu un ievietojiet karti brīvā standarta PCI slotā. Piestipriniet karti pie šasijas un aizveriet korpusu. Palaidiet sistēmu un instalējiet atbilstošos draiverus savai operētājsistēmai, ja tie netiek atpazīti automātiski. Pievienojiet seriālās ierīces DB9 portiem, izmantojot standarta seriālos kabeļus, un konfigurējiet porta parametrus (baudu ātrumu, paritāti, datu bitus, stop bitus) operētājsistēmā vai lietojumprogrammā, lai tie atbilstu pievienotajām ierīcēm.

Ieteikumi

Rūpnieciskā vidē izmantojiet ekranētus seriālos kabeļus un pareizu zemējumu, lai samazinātu elektriskos traucējumus. Pirms izvietošanas ražošanā pārbaudiet draiveru saderību ar savu konkrēto Windows vai Linux distributīvu un pārbaudiet komunikācijas iestatījumus ar mērķa ierīci.
