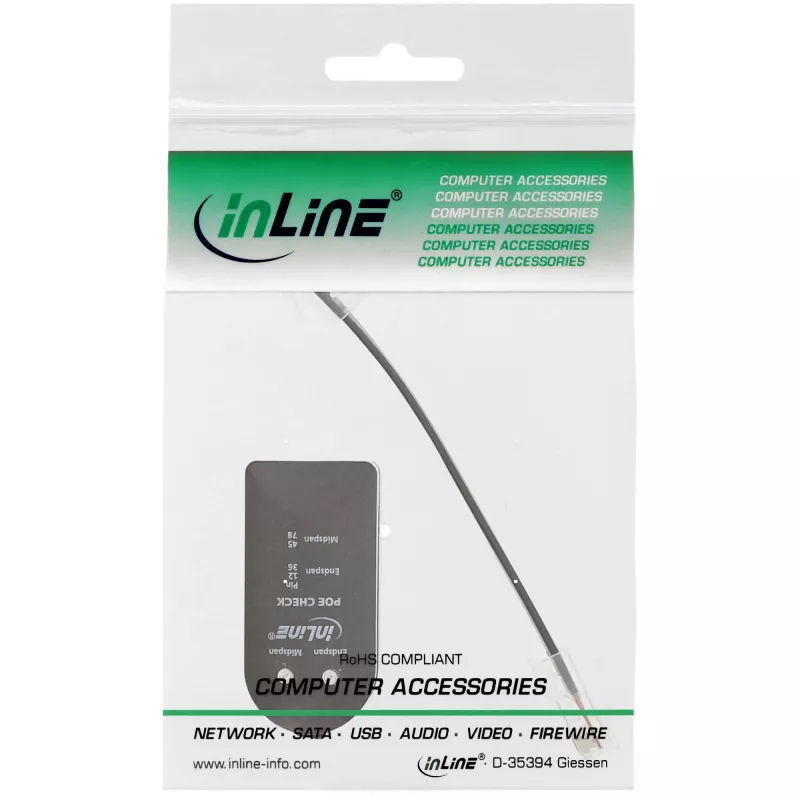

InLine PoE / PoE+ testeris InLine 79999I

InLine PoE / PoE+ testeris InLine 79999I ir kompakts rokas rīks Power over Ethernet pārbaudei tīkla ligzdās un komutācijas kabeļos. Tas atbalsta IEEE 802.3af un IEEE 802.3at atbilstošus PoE barošanas avotus ar nominālo spriegumu 37–57 V diapazonā un savienojas ar tīklu, izmantojot komplektā iekļauto īso RJ45 kabeli. Testeris norāda PoE padeves esamību un veidu un palīdz noteikt, vai strāva tiek piegādāta caur Endspan vai Midspan vadiem.

Priekšrocības

Testeris nodrošina vienkāršu vizuālu PoE esamības un vadu veida norādi, izmantojot gaismas diodes, ir saderīgs gan ar PoE, gan PoE+ (IEEE 802.3af / 802.3at) norādītajā sprieguma diapazonā, un ir kompakts un pārnēsājams traucējummeklēšanai uz vietas. Tam nav nepieciešama konfigurēšana, un tas izmanto standarta RJ45 savienotāju ātrai savienošanai ar ligzdām un kabeļiem.

Piemērots

• Ātrai PoE / PoE+ pieejamības pārbaudei tīkla ligzdās
• komutācijas kabeļu un uzstādīto RJ45 portu pārbaudei PoE vadiem
• Traucējummeklēšanai uz vietas, ko veic tīkla tehniķi un uzstādītāji

Galvenās specifikācijas

• Standarti: saderīgs ar IEEE 802.3af un IEEE 802.3at
• Atbalstītais sprieguma diapazons: 37–57 V
• Savienotājs: RJ45 (izmanto komplektā iekļauto īso kabeli)
• Krāsa: melna
• Zīmols/Modelis: InLine 79999I

Lietošanas norādījumi

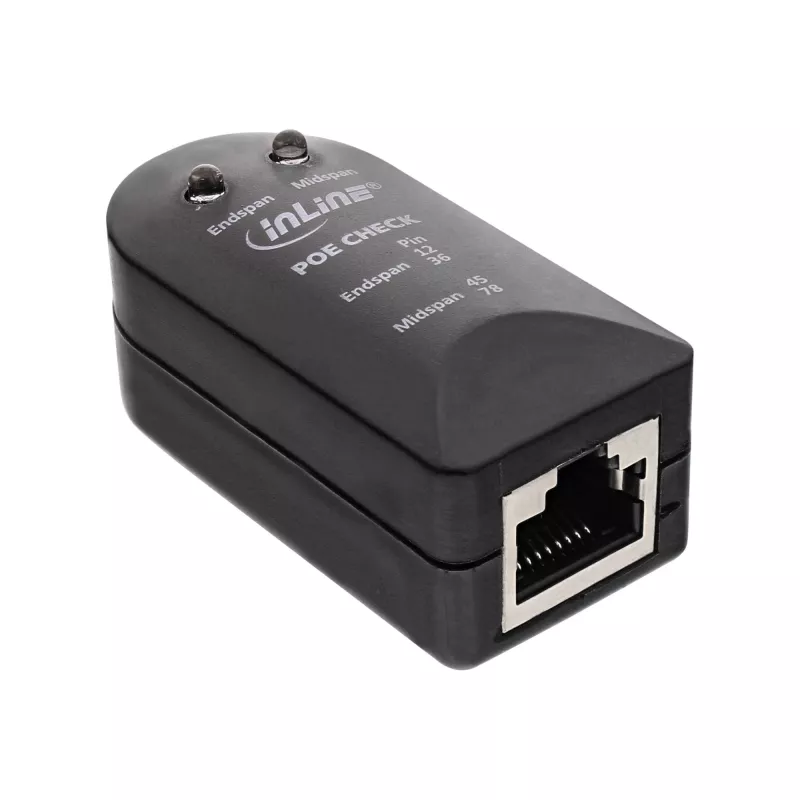

Pievienojiet testera RJ45 spraudni ierīcei, izmantojot komplektā iekļauto īso kabeli, un otru galu ievietojiet pārbaudāmajā RJ45 portā vai sienas ligzdā. Novērojiet gaismas diožu indikatorus: ja iedegas Endspan gaismas diode, PoE ir uz kontaktiem 1, 2, 3 un 6; ja iedegas Midspan gaismas diode, PoE ir uz kontaktiem 4, 5, 7 un 8. Ja neviena gaismas diode neiedegas, pārbaudītais savienotājs nenodrošina PoE spriegumu.

Ieteikumi

Neizmantojiet testeri tālruņa vai ISDN līnijām — šie standarti un spriegumi netiek atbalstīti. Izmantojiet ierīci tikai atbalstītajā sprieguma diapazonā (37–57 V) un ievērojiet standarta drošības praksi, strādājot ar aktīvu tīkla aprīkojumu.
