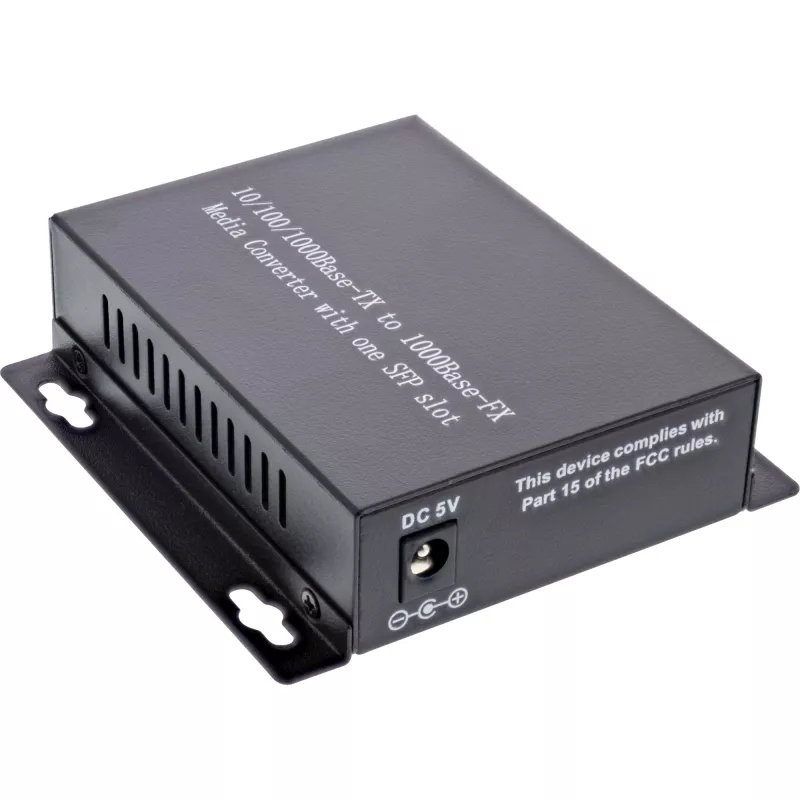

InLine tīkls Media Converter 10/100/1000Mb/s TP to SFP FO, SM, 20km

InLine multivides pārveidotājs 66659D pārveido vara Ethernet (RJ45) uz vienmoda optisko šķiedru (SFP, LC duplex), lai paplašinātu vai migrētu esošos tīklus ar maksimālo datu pārraides ātrumu 1000 Mbit/s. Atbilstoši IEEE 802.3 standartiem, tas nodrošina vienu 10/100/1000Base-T RJ45 pieslēgvietu un vienu SFP slotu 1000Base-FX vienmoda savienojumiem līdz 20 km attālumā pie 1310 nm viļņa garuma. Kompaktais melnais korpuss ir piemērots darbvirsmas uzstādīšanai un ļauj administratoriem savienot attālinātus segmentus vai ēkas, nemainot esošo vara kabeļu instalāciju.

Priekšrocības

Pārveidotājs atbalsta Gigabit un Fast Ethernet ātrumus un nodrošina caurspīdīgu protokolu pārveidi starp TP un optisko šķiedru saitēm. Tā SFP ligzda ļauj elastīgi izvēlēties optisko šķiedru moduļus, savukārt LED indikatori norāda barošanu, saites/aktivitātes statusu un kopējo statusu, atvieglojot problēmu diagnosticēšanu. Zemas barošanas prasības (5 V / 1 A) un FCC sertifikācija padara to piemērotu standarta tīkla vidēm.

Piemērots

• LAN segmentu paplašināšanai pa vienmoda optisko šķiedru līdz 20 km
• Atsevišķu ēku vai attālinātu stāvu savienošanai
• Pārejai no vara uz optisko šķiedru infrastruktūru bez pārvadu maiņas
• Optisko šķiedru saišu integrēšanai esošajos Ethernet tīklos

Galvenās specifikācijas

• Modelis: InLine 66659D
• Datu pārraides ātrums: līdz 1000 Mbit/s (10/100/1000 Mbps)
• Porti: 1 × RJ45 (10/100/1000Base-T), 1 × SFP (1000Base-FX, LC duplex)
• Optiskās šķiedras tips: Vienmoda (SM), viļņa garums 1310 nm
• Maksimālais optiskās šķiedras attālums: 20 km

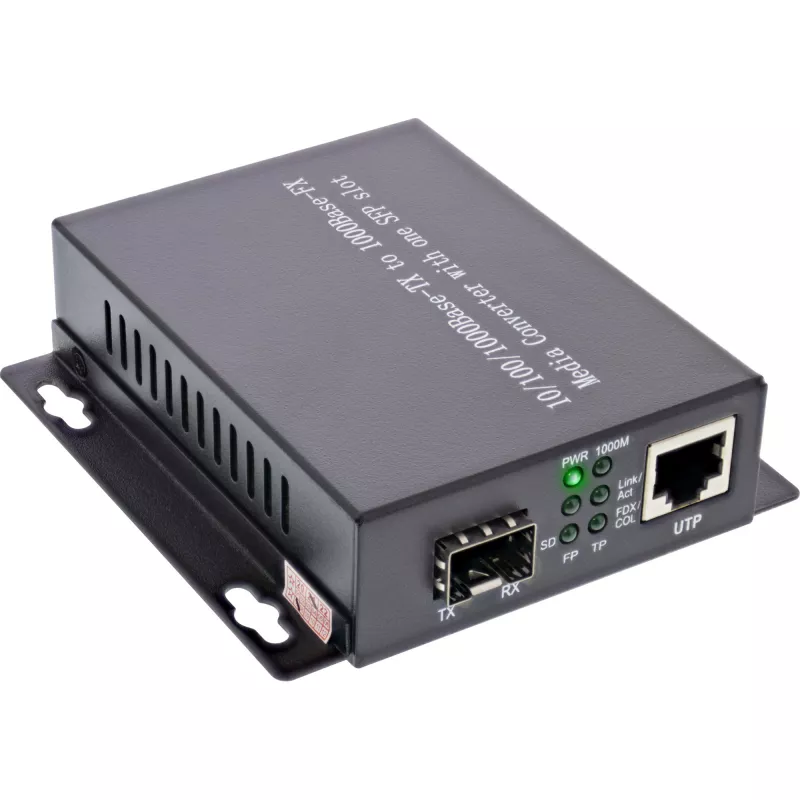

• LED indikatori: barošana, saite/aktivitāte, statuss

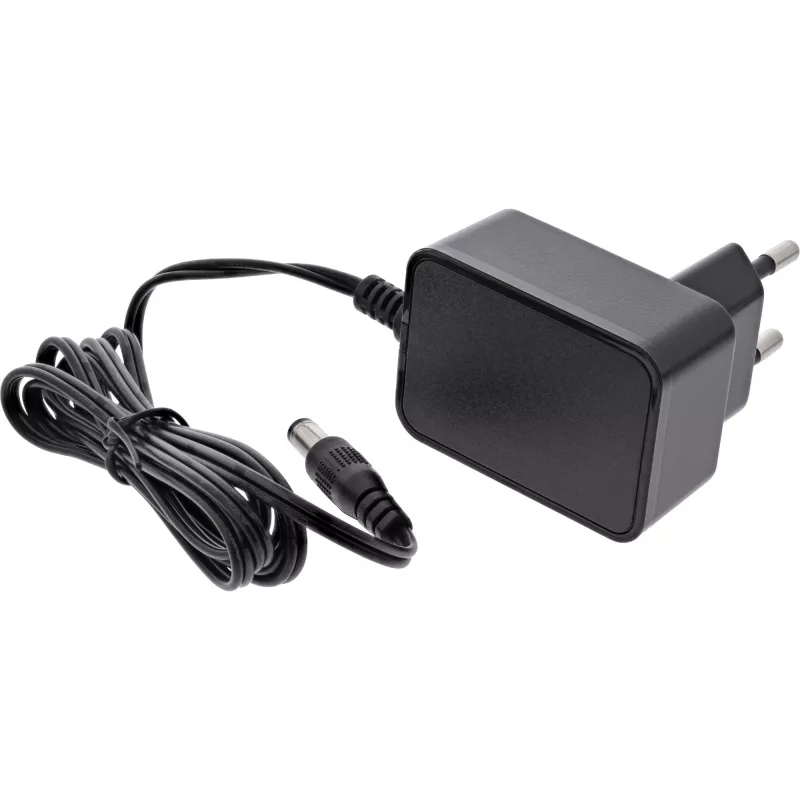

• Barošanas ieeja: 5 V, 1 A
• Krāsa: Melna
• Sertifikācijas: FCC

Lietošana

Ievietojiet saderīgu vienmoda SFP moduli (LC duplex) SFP slotā un pievienojiet optiskās šķiedras savienotājkabeli. Pievienojiet vara Ethernet kabeli RJ45 pieslēgvietai un pievienojiet barošanas adapteri (5 V / 1 A). Pēc ieslēgšanas pārbaudiet LED indikatorus, lai pārliecinātos par saiti un aktivitāti. Punktu-punktu savienojumam pievienojiet divus pārveidotājus tieši caur vienmoda optisko šķiedru; tīkla integrācijai ievietojiet pārveidotāju tīkla malā, kur nepieciešama optikas-pret-varu pārveide.

Ieteikumi

Izmantojiet vienmoda LC duplex optisko šķiedru un atbilstošus SFP moduļus, kas paredzēti 1310 nm un 20 km. Uzturiet optisko šķiedru savienotājus tīrus un ievērojiet lieces rādiusa ierobežojumus. Novietojiet pārveidotāju vēdināmā, no putekļiem brīvā vietā un pārliecinieties, ka barošanas avots atbilst norādītajam 5 V / 1 A reitingam.
