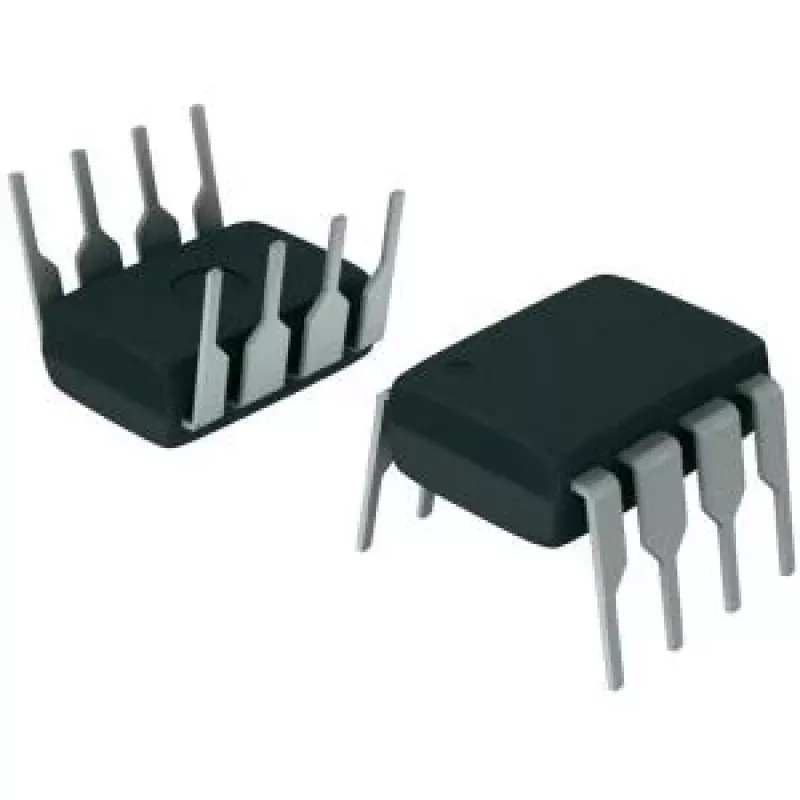

Instrumentālais operacionālais pastiprinātājs Texas Instruments INA111AP PDIP-8

Texas Instruments INA111AP PDIP-8 korpusā ir instrumentālais operacionālais pastiprinātājs, kas paredzēts precīzai diferenciālo signālu pastiprināšanai. Šī lineārā integrālā shēma nodrošina zemu nobīdi un zemu dreifu, kas raksturīgi INA111 saimei, tāpēc tā ir piemērota uzticamiem mērījumiem un signālu apstrādei lietojumos, kuros nepieciešama precīza mazu diferenciālo spriegumu pastiprināšana. Kompaktais PDIP-8 formas faktors vienkāršo caurumu montāžas PCB montāžu un prototipēšanu, vienlaikus nodrošinot instrumentālajam pastiprinātājam raksturīgo funkcionalitāti.

Priekšrocības

INA111AP nodrošina zemu ieejas nobīdi un zemu temperatūras dreifu, garantējot stabilu pastiprinājumu plašā temperatūras diapazonā. Tā instrumentālā pastiprinātāja topoloģija nodrošina augstu kopējā režīma noraidīšanu, kas samazina trokšņu un traucējumu ietekmi uz diferenciālajiem mērījumiem. Ierīce atbalsta viena barošanas avota vai divu barošanas avotu darbību un nodrošina prognozējamu pastiprinājumu, ja tiek konfigurēta ar ārēju rezistoru, tādējādi nodrošinot elastīgu integrāciju mērījumu priekšpastiprinātājos un sensoru saskarnēs.

Piemērots

• Sensoru signālu apstrādei (tenzometri, termopāri, tiltu devēji)
• Datu ievākšanas priekšpastiprinātājiem un ADC draiveru pakāpēm
• Medicīnas instrumentiem un fizioloģisko signālu pastiprināšanai
• Laboratorijas mērījumu shēmām un precīzām testēšanas iekārtām

Galvenās specifikācijas

• Instrumentālā pastiprinātāja arhitektūra diferenciālajiem ieejas signāliem
• Zems ieejas nobīdes spriegums un zems nobīdes dreifs ar temperatūru
• Augsta kopējā režīma noraidīšanas attiecība, lai minimizētu traucējumus
• Pastiprinājums, ko nosaka ar ārēju rezistoru, elastīgai pastiprināšanai
• PDIP-8 caurumu montāžas korpuss ērtai prototipēšanai un PCB montāžai
• Atbalsta viena vai divu barošanas avotu darbību atkarībā no shēmas konstrukcijas

Lietošana

Uzstādiet INA111AP PDIP-8 ligzdā vai pielodējiet pie caurumu montāžas PCB, ievērojot standarta apstrādes un antistatiskos piesardzības pasākumus. Konfigurējiet pastiprinātāju, izvēloties piemērotu ārēju rezistoru starp norādītajām spailēm, lai iestatītu nepieciešamo pastiprinājumu atbilstoši ražotāja pastiprinājuma vienādojumam. Nodrošiniet atbilstošus barošanas spriegumus (vienu vai divus) un atsaistes kondensatorus pie barošanas spailēm, lai garantētu stabilu darbību. Rūpīgi izvietojiet ieejas vadošās līnijas un, ja iespējams, izmantojiet diferenciālo vadošo līniju izvietojumu vai ekranēšanu, lai minimizētu trokšņu uztveršanu un nobīdes kļūdas.

Ieteikumi

Lai sasniegtu optimālu mērījumu precizitāti, izmantojiet zema trokšņa līmeņa ārējos rezistorus pastiprinājuma iestatīšanai, novietojiet apvada kondensatorus tuvu barošanas spailēm un saglabājiet īsas, simetriskas ieejas vadošās līnijas. Pārbaudiet kopējā režīma sprieguma robežas un rezervi izvēlētajai barošanas konfigurācijai, lai izvairītos no izejas piesātinājuma, pastiprinot mazus diferenciālos signālus.
