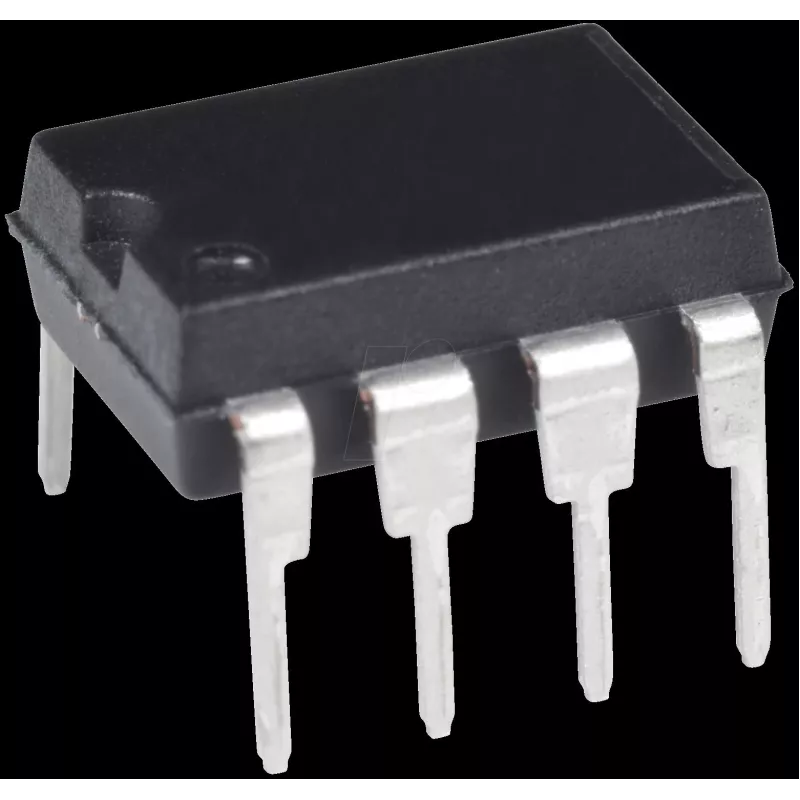

Operacionālais pastiprinātājs Texas Instruments OPA134PA — viens kanāls, 8 MHz joslas platums, THD 0,00008%

Texas Instruments OPA134PA ir vienkanāla operacionālais pastiprinātājs ar 8 MHz joslas platumu un ārkārtīgi zemu kopējo harmonisko kropļojumu (THD 0,00008%). Šis FET-ieejas operacionālais pastiprinātājs ir izstrādāts augstas precizitātes audio un analogo signālu apstrādei, piedāvājot plašu izejas signāla izvērsumu un spēcīgu izejas strāvu, vienlaikus saglabājot stabilu pastiprinājumu ar vienreizēju pastiprinājumu. Ierīce ir piemērota iespiedplašu montāžai, kur nepieciešami kompakti korpusa izmēri un uzticama līdzstrāvas veiktspēja.

Priekšrocības

OPA134PA apvieno īpaši zemu kropļojumu un zemu trokšņu līmeni ar īstu FET ieejas pakāpi, kas uztur zemu ieejas nobīdes strāvu un izcilu kopējā signāla slāpēšanu. Pastiprinātājs nodrošina augstu pastiprinājuma koeficientu ar atvērtu izeju un plašu barošanas sprieguma diapazonu, ļaujot darboties no ±2,5 V līdz ±18 V, un nodrošina stabilu dinamisko darbību dažādām slodzēm, ieskaitot kapacitatīvās slodzes. Tā plašais izejas signāla izvērsums līdz aptuveni 1 V no barošanas sprieguma sliedēm palielina dinamisko rezervi audio shēmām un precīzas apstrādes uzdevumiem.

Piemērots

• Augstas precizitātes audio priekšpastiprinātājiem un austiņu draiveriem
• Aktīvajiem filtriem un ekvalaizeriem
• Precīzijas mērījumu un sensoru signālu apstrādei
• Zema trokšņa instrumentācijas un bufera pakāpēm
• Vietas ziņā ierobežotām iespiedplašu konstrukcijām, kurām nepieciešams 8 kontaktu virsmas montāžas korpuss

Galvenās specifikācijas

• Topoloģija: Vienkanāla operacionālais pastiprinātājs ar īstu FET ieejas pakāpi
• Joslas platums: 8 MHz (mazam signālam)
• Kopējais harmoniskais kropļojums (THD): 0,00008%
• Trokšņa blīvums: 8 nV/√Hz
• Ieejas nobīdes strāva: parasti pikoampēru diapazonā (FET ieeja)
• Pārslēgšanās ātrums: 20 V/µs
• Pastiprinājums ar atvērtu izeju: augsts (aptuveni 120 dB pie 600 Ω slodzes, tipiski)
• Izejas signāla izvērsums: līdz apmēram 1 V no barošanas sprieguma sliedēm (palielināta dinamiskā rezerve)
• Barošanas sprieguma diapazons: ±2,5 V līdz ±18 V
• Darba temperatūras diapazons: norādīts no –40°C līdz 85°C

Lietošana

Izmantojiet OPA134PA standarta viena operacionālā pastiprinātāja topoloģijās, piemēram, neinvertējošos vai invertējošos pastiprinātājos, aktīvajos filtru posmos, buferos un priekšpastiprinātāju shēmās. Nodrošiniet atbilstošus barošanas spriegumus norādītajā diapazonā no ±2,5 V līdz ±18 V un ievērojiet pareizu atsaistes kondensatoru izvietojumu tuvu barošanas kontaktiem, lai samazinātu barošanas troksni. Audio un precīzijas lietojumiem konfigurējiet atgriezeniskās saites un ieejas tīklus, lai sasniegtu vēlamo pastiprinājumu, vienlaikus saglabājot ierīci tās lineārā izejas signāla izvērsuma robežās. Pastiprinātājs ir stabils ar vienreizēju pastiprinājumu, tāpēc to var izmantot kā buferi bez papildu kompensācijas. Zemējuma un izkārtojuma prakse, kas samazina ieejas kapacitāti un uztur īsus ieejas vadus, uzlabo trokšņa un stabilitātes veiktspēju.

Ieteikumi

Lai iegūtu vislabāko audio precizitāti un zemu kropļojumu, izmantojiet precīzus, zema trokšņa pasīvos komponentus atgriezeniskās saites tīkliem, novietojiet barošanas atsaistes kondensatorus tuvu barošanas kontaktiem un izvairieties no lielu kapacitatīvo slodžu tiešas piedziņas bez neliela virknes rezistora izejā. Projektējot iespiedplates, saglabājiet īsus ieejas vadus un nodrošiniet cietu zemējuma plakni, lai saglabātu OPA134PA zema trokšņa īpašības.
