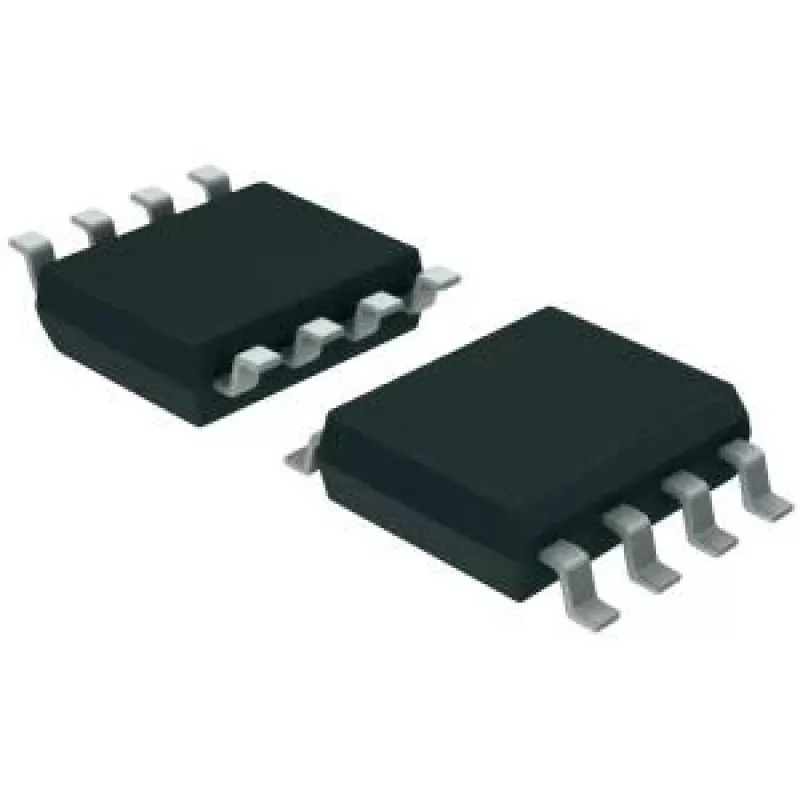

Instrumentu pastiprinātājs Texas Instruments INA122UA, vienkanāla, SO-8 korpuss

Texas Instruments INA122UA ir vienkanāla instrumentu pastiprinātājs SO-8 korpusā, kas paredzēts mazu diferenciālo spriegumu pastiprināšanai ar augstu precizitāti un zemu trokšņu līmeni. Tas ir piemērots sensoru saskarnēm un signālu kondicionēšanai lietojumos, kur nepieciešama precīza zema līmeņa signālu pastiprināšana no tilta devējiem, tenzorezistoriem, termopāriem un citiem diferenciāliem avotiem. Ierīce ietver ieejas aizsardzību un stabilu, augstu kopējā signāla nospiešanas koeficientu, lai vienkāršotu mērījumu konstrukcijas un uzlabotu datu iegūšanas precizitāti.

Priekšrocības

INA122UA nodrošina zemu ieejas troksni un augstu ieejas pretestību, kas samazina sensoru noslogošanu un saglabā signāla integritāti. Tā vienkanāla konfigurācija un kompaktais SO-8 korpuss ļauj ērti integrēt jauktu signālu iespiedplašu platēs. Pastiprinātājs piedāvā regulējamu pastiprinājumu, izmantojot ārēju rezistoru, nodrošinot elastīgu mērogošanu dažādām sensoru jutībām, vienlaikus saglabājot stabilas nobīdes un pastiprinājuma īpašības tipiskos darbības apstākļos.

Piemērots

• Zema līmeņa diferenciālo signālu pastiprināšanai no tenzorezistoriem un slodzes devējiem
• Termopāru vai RTD signālu kondicionēšanai pirms ADC pārveidošanas
• Sensoru saskarnes shēmām medicīnas un rūpniecības mērīšanas sistēmās
• Precīzu datu iegūšanas priekšējo posmu un portatīvu instrumentu shēmām

Galvenās specifikācijas

• Vienkanāla instrumentu pastiprinātāja topoloģija
• SO-8 maza izmēra integrētās shēmas korpuss
• Zems ieejas troksnis, piemērots mikrovoltu līmeņa signāliem
• Augsta ieejas pretestība sensoru noslogošanas minimizēšanai
• Regulējams pastiprinājums, izmantojot ārēju rezistoru elastīgai pastiprināšanai
• Augsts kopējā signāla nospiešanas koeficients precīziem diferenciālajiem mērījumiem
• No barošanas līdz barošanai saderīgs ieejas diapazons atkarībā no barošanas konfigurācijas

Lietošana

Novietojiet INA122UA uz iespiedplates ar pareizu SO-8 orientāciju un vediet diferenciālās sensoru līnijas uz pastiprinātāja ieejām, saglabājot vadus īsus un sabalansētus. Konfigurējiet vēlamo pastiprinājumu, izvēloties atbilstošu ārējo rezistoru starp pastiprinātāja pastiprinājuma spailēm saskaņā ar ierīces pastiprinājuma vienādojumu datu lapā. Nodrošiniet stabilu barošanas spriegumu ieteicamajā diapazonā un iekļaujiet atbilstošu atsaisti ierīces tuvumā. Pēc montāžas pārbaudiet nobīdi un pastiprinājumu ar zināmu diferenciālu ieeju un, ja nepieciešams, pielāgojiet izkārtojumu vai ekranējumu, lai samazinātu traucējumu uztveršanu.

Ieteikumi

Optimālai veiktspējai izmantojiet īsu, zvaigznes veida masas izkārtojumu un novietojiet atsaistes kondensatorus barošanas spaiļu tuvumā, lai samazinātu barošanas troksni. Saskaņojiet ieejas vadu garumus un izmantojiet masas plaknes, lai uzlabotu kopējā signāla nospiešanu. Izvēlieties pastiprinājuma rezistoru ar atbilstošu pielaidi un temperatūras koeficientu, lai saglabātu precizitāti temperatūras svārstību apstākļos.
