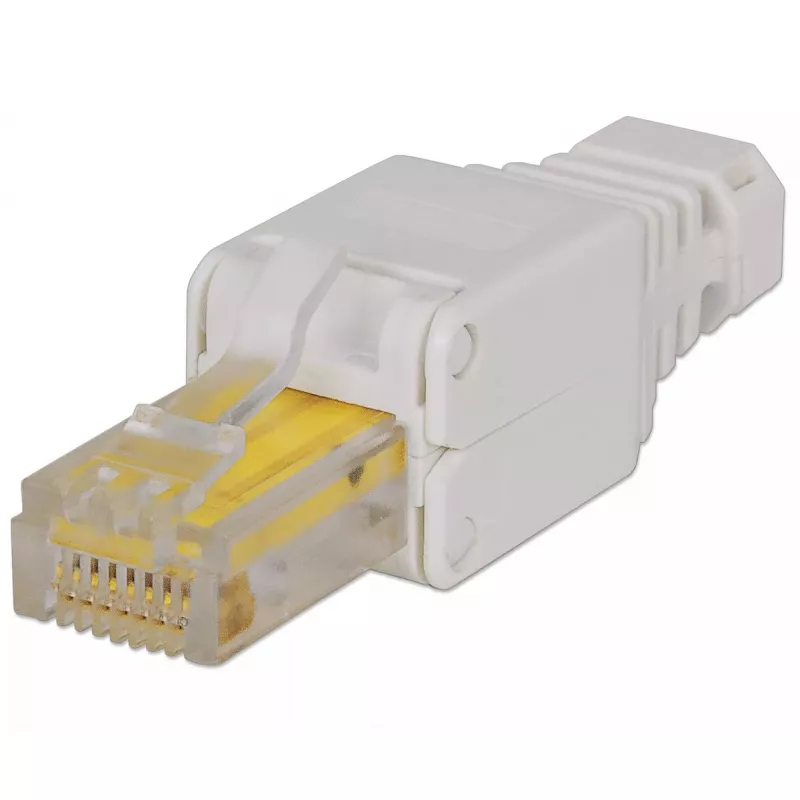

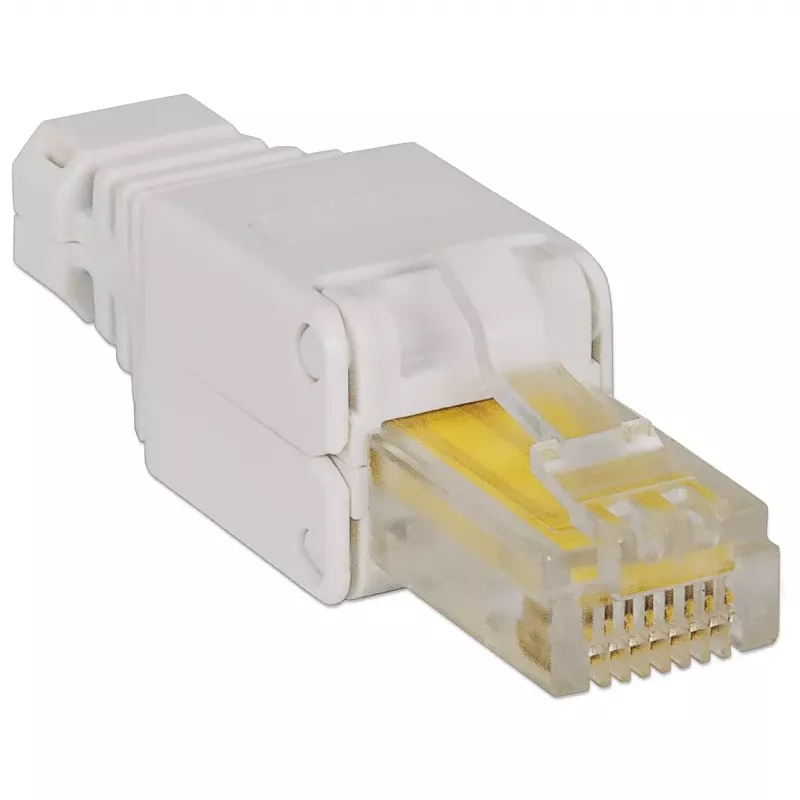

Intellinet RJ45 modulārais spraudnis, bezinstrumentu savienotājs, Cat5/5e/6, 22-26 AWG viendzīslu un daudzdzīslu UTP kabeļiem

Intellinet RJ45 modulārais spraudnis bez instrumentiem Cat5/5e/6 kabeļiem ir iebīdāms RJ45 savienotājs, kas paredzēts ātrai terminēšanai bez presēšanas instrumenta. Tas pieņem 22–26 AWG viendzīslu un daudzdzīslu UTP vadus un ir krāsu kodēts, lai atbalstītu T568A vai T568B vadu shēmas. Savienotājs nodrošina uzticamu kontaktu, izmantojot IDC kontaktus un noslēdzošo uzmavu, kas nostiprina kabeli un vadus.

Priekšrocības

Bezinstrumentu RJ45 spraudnis ļauj ātri un viegli uzstādīt, iespiežot vadus IDC kontaktos, kad uzmava ir aizvērta. Tas ir saderīgs ar TIA/EIA-568-B.2, ISO/IEC 11801 un EN50173-1 standartiem, pieņem 22–26 AWG viendzīslu un daudzdzīslu UTP kabeļus, un tam ir mūža garantija.

Piemērots

• Cat5, Cat5e un Cat6 UTP kabeļu terminēšanai
• Ātriem remontdarbiem uz vietas un pieslēgvadu montāžai
• Mājas tīklu un mazo biroju instalācijām

Galvenās specifikācijas

• Savienotāja tips: RJ45 modulārais spraudnis
• Saderība: Cat5 / Cat5e / Cat6
• Vada diametrs: 22–26 AWG, viendzīslu un daudzdzīslu UTP
• Standarti: TIA/EIA-568-B.2, ISO/IEC 11801, EN50173-1
• Uzstādīšana: bez instrumentiem (iebīdāms IDC ar noslēdzošo uzmavu)
• Krāsa: balta
• Svars: 0.014 kg
• Zīmols / MPN: INTELLINET / 790482

Lietošanas norādījumi

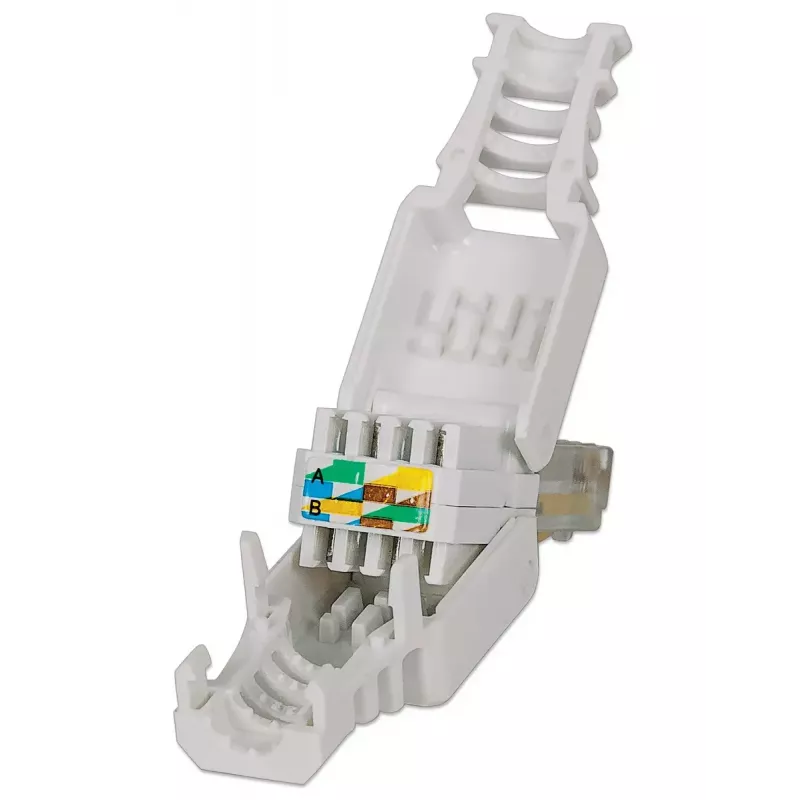

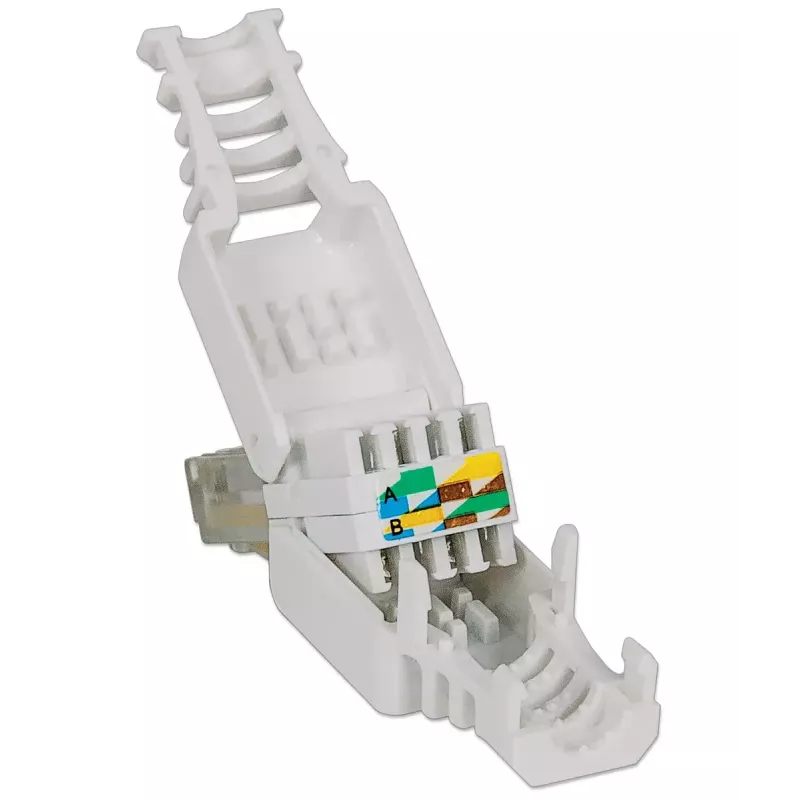

Noņemiet aptuveni 15 mm kabeļa apvalka, izvēlieties vēlamo vadu shēmu (T568A vai T568B) un izlīdziniet vadus ar krāsu kodētajām spraugām savienotājā. Uzvelciet uzmavu pār kabeli, lai IDC asmeņi iespiestu vadus vietā, pēc tam pilnībā aizveriet uzmavu, lai nostiprinātu savienojumu. Pirms aizvēršanas pārliecinieties, ka vadi ir pilnībā ievietoti to spraugās.

Ieteikumi

Labākajiem rezultātiem izmantojiet ar neekranētiem vītā pāra (UTP) Cat5/5e/6 kabeļiem un pēc terminēšanas pārbaudiet vadu savienojumu nepārtrauktību. Izvairieties no atkārtotas izmantošanas vienam un tam pašam kabeļa galam, lai saglabātu uzticamus kontaktus.
