Interfeisa karte DeLOCK 64103

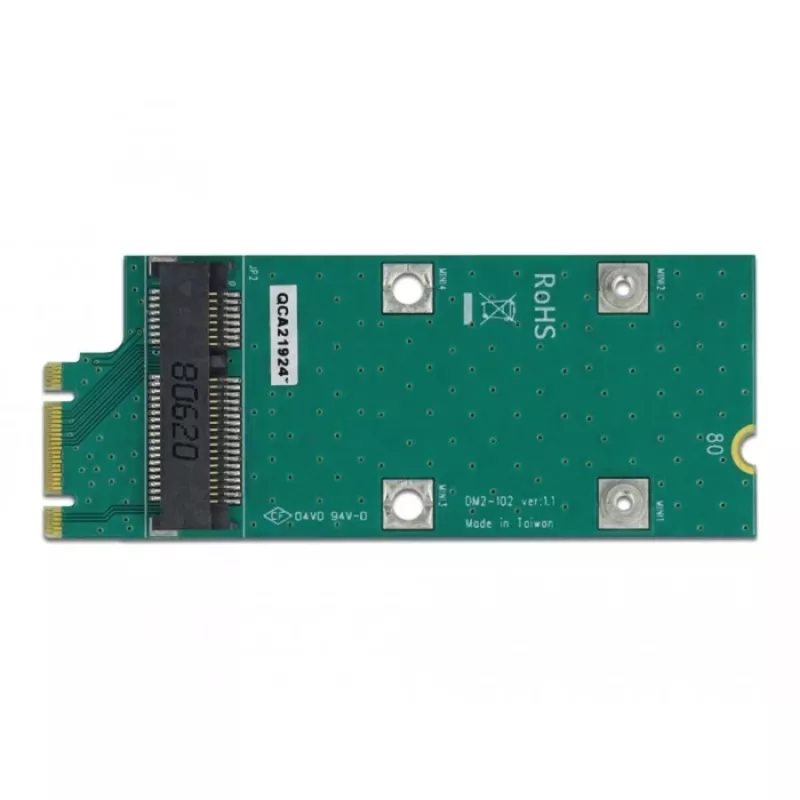

Šis Delock adapteris nodrošina Mini PCIe moduļa pieslēgšanu pusizmēra vai pilnizmēra formātā. Adapteri var uzstādīt sistēmā, izmantojot M.2 saskarni. Pārveidotājs atbalsta moduļus ar USB vai PCIe (x1) signāla pārraidi.

Priekšrocības

DeLOCK 64103 nodrošina kompaktu iekšējo risinājumu Mini PCIe moduļu pievienošanai sistēmām ar M.2 resursdatora saskarni. Tā konstrukcija atbalsta gan pusizmēra, gan pilnizmēra Mini PCIe kartes un ļauj pārraidīt signālus, izmantojot USB vai PCIe x1. Kartes mazie izmēri un standarta formas faktors padara to saderīgu ar dažādām sistēmām, kur nepieciešama iekšējā paplašināšana.

Piemērots

• Mini PCIe bezvadu, glabāšanas vai I/O moduļu pievienošanai sistēmām ar M.2 slotu
• Kompaktu galddatoru, rūpniecisko datoru vai iegulto sistēmu modernizēšanai
• Iekšējo savienojamības iespēju nodrošināšanai vietās, kur ir ierobežota telpa

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis: 64103
• Resursdatora saskarne: M.2
• Izvades saskarne: Mini PCIe (atbalsta pusizmēra un pilnizmēra moduļus)
• Signāla atbalsts: USB un PCIe (x1)
• Iekšējs: Jā
• Izmēri (P x D x A): 31.5 x 80 x 4.7 mm
• Krāsa: Zaļa
• EAN: 4043619641031

Lietošana

Ievietojiet DeLOCK 64103 brīvā M.2 resursdatora slotā uz mātesplates, ievērojot resursdatora plates ražotāja norādījumus. Uzstādiet Mini PCIe moduli (pusizmēra vai pilnizmēra) uz adaptera un nostipriniet to atbilstoši moduļa montāžas metodei. Pārliecinieties, ka savienotājs ir pareizi izlīdzināts, un pārbaudiet, vai sistēma atbalsta USB vai PCIe x1 signālu pārraidi izvēlētajam modulim. Pēc uzstādīšanas ieslēdziet sistēmu un instalējiet nepieciešamos draiverus Mini PCIe modulim.

Ieteikumi

Uzstādiet adapteri izslēgtā sistēmā un rīkojieties ar moduļiem, ievērojot ESD piesardzības pasākumus. Pirms uzstādīšanas pārbaudiet brīvo vietu korpusā adaptera izmēriem un pārliecinieties par resursdatora M.2 atslēgas un signāla saderību.
