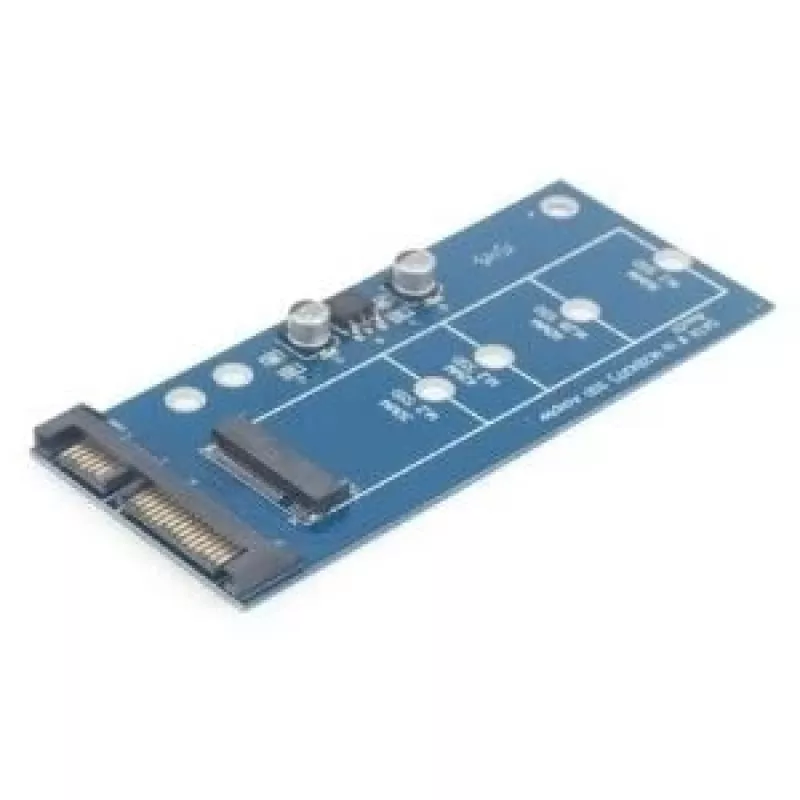

Saskarnes karte Gembird EE18-M2S3PCB-01

Gembird EE18-M2S3PCB-01 ir iekšējā saskarnes karte, kas ļauj uzstādīt 1.8" mSATA (M.2 NGFF) SSD disku sistēmā, izmantojot M.2 resursdatora slotu. Tā atbalsta SATA ierīču saskarnes (SATA 3/2/1) un neprasa papildu programmatūras draiverus, piedāvājot kompaktu (106 mm × 45 mm) un vieglu (17,5 g) risinājumu iekšējās atmiņas paplašināšanai.

Priekšrocības

Šī adaptera karte nodrošina tiešu savietojamību starp M.2 resursdatora slotiem un 1.8" mSATA SSD diskiem (NGFF) bez draiveru nepieciešamības. Tā atbalsta pilnu SATA versiju diapazonu (SATA I/II/III), tai ir mazs plates nospiedums ierobežotām instalācijām, un tā ir paredzēta iekšējai montāžai, nodrošinot vienkāršu plug-and-play metodi mSATA atmiņas pievienošanai vai atkārtotai izmantošanai.

Piemērots

• 1.8" mSATA (M.2 NGFF) SSD diska uzstādīšanai mātesplates M.2 slotā
• mSATA disku jaunināšanai vai atkārtotai izmantošanai klēpjdatoros, mini personālajos datoros vai iegultajās sistēmās
• Sistēmām, kurām nepieciešama SATA 3/2/1 saderība M.2 formas faktorā

Galvenās specifikācijas

• Modelis: Gembird EE18-M2S3PCB-01
• Resursdatora saskarne: M.2
• Izvades saskarne: mSATA (1.8" SSD, NGFF)
• SATA saderība: SATA 3/2/1
• Izmēri: 106 mm × 45 mm
• Svars: 17,5 g
• Iekšējā uzstādīšana: jā
• MPN: EE18-M2S3PCB-01
• EAN: 8716309087834

Lietošana

Izslēdziet datoru un atveriet korpusu. Ievietojiet 1.8" mSATA SSD disku adaptera mSATA savienotājā un nostipriniet to atbilstoši diska un plates montāžas punktiem. Uzstādiet adapteri sistēmas M.2 slotā, pārliecinieties, ka tas ir pareizi ievietots, un pieskrūvējiet nepieciešamo skrūvi. Aizveriet korpusu, ieslēdziet sistēmu un pārbaudiet, vai disks tiek atpazīts aparātprogrammatūrā/operētājsistēmā. SATA atpazīšanai draiveru instalēšana nav nepieciešama.

Ieteikumi

Montējot adapteri un SSD disku, ievērojiet statiskās elektrības drošības pasākumus. Pārliecinieties, ka M.2 slots atbalsta nepieciešamo atslēgu un SATA signāla līnijas; pirms uzstādīšanas iepazīstieties ar mātesplates rokasgrāmatu par saderību.
