Saskarnes karte EXSYS EX-44388

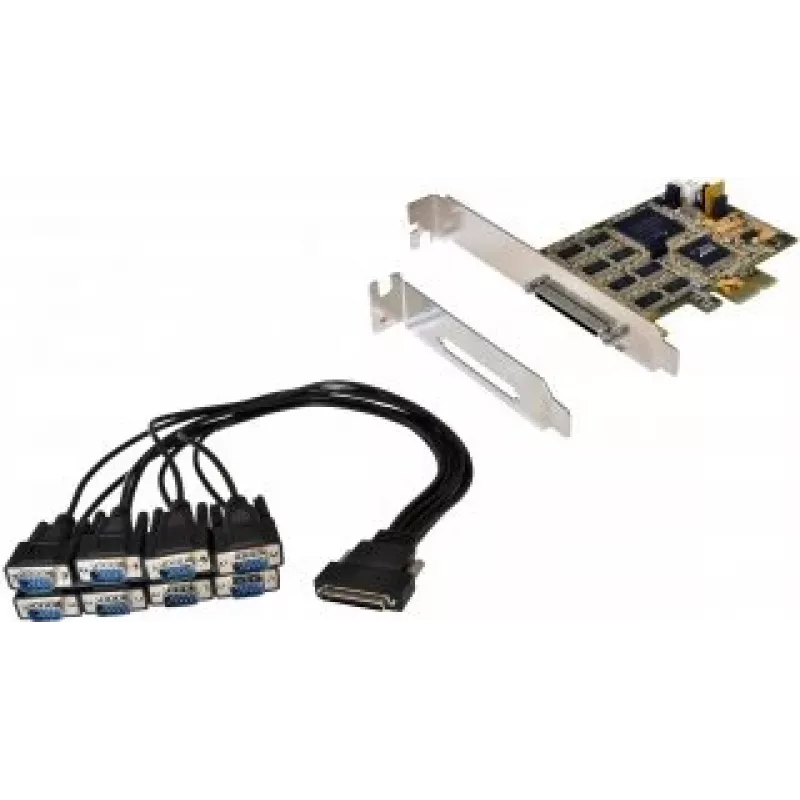

EXSYS EX-44388 PCI-Express saskarnes karte nodrošina astoņus seriālos RS-232 augstas veiktspējas UART 16C1050 portus. Tā ir izstrādāta, lai pievienotu astoņus papildu seriālos portus datoram, mazai darbstacijai vai serverim, izmantojot PCI Express kopni, un ir piemērota zema profila sistēmām. Karte ir pilnībā PCI-Express plug-and-play saderīga un novērš IRQ un I/O adrešu konfliktus. Katra seriālā savienotāja 9. kontaktu var konfigurēt, lai nodrošinātu +5 V vai +12 V barošanu POS vai darbināmām seriālajām ierīcēm. Komplektā iekļauts zema profila kronšteins uzstādīšanai šauros datora korpusos.

Priekšrocības

EX-44388 piedāvā astoņus neatkarīgus RS-232 portus vienā PCIe kartē, izmantojot 16C1050 augstas veiktspējas UART stabilai seriālajai komunikācijai. Tās plug-and-play PCIe saderība vienkāršo uzstādīšanu bez manuālas IRQ vai I/O konfigurācijas. Konfigurējamā 9. kontakta barošanas opcija (+5 V vai +12 V) atbalsta POS perifērijas ierīces un citas darbināmas seriālās ierīces. Piegādātais zema profila kronšteins ļauj ievietot šauros korpusos.

Piemērots

• Vairāku seriālo portu pievienošana galda datoriem
• Mazas darbstacijas un serveri, kam nepieciešamas papildu RS-232 saskarnes
• Tirdzniecības vietu (POS) sistēmas un perifērijas ierīces, kam nepieciešama 9. kontakta barošana
• Iegultie vai industriālie uzstādījumi ar PCIe paplašināšanas slotiem

Galvenās specifikācijas

• Resursdatora saskarne: PCIe
• Portu skaits: 8 × RS-232
• UART: 16C1050 augstas veiktspējas
• Konfigurējama 9. kontakta barošana: +5 V vai +12 V
• Datu biti: 5, 6, 7 vai 8
• Stop biti: 1, 1,5 vai 2
• Formas faktors: zema profila (komplektā zema profila kronšteins)
• Izmēri: 89 mm (P) × 75 mm (D)
• Svars: 1 kg

Kā lietot

Uzstādiet EX-44388 pieejamā PCIe slotā izslēgtā datorā, nostipriniet karti ar atbilstošo kronšteinu (standarta vai zema profila) un atjaunojiet barošanu. Startējiet sistēmu; karte ir PCI-Express plug-and-play, un operētājsistēmai to vajadzētu atpazīt. Konfigurējiet seriālo portu parametrus (baudu ātrumu, datu bitus, stop bitus, paritāti un plūsmas kontroli) savā OS vai lietojumprogrammā atbilstoši ierīces prasībām. Ja no 9. kontakta darbinat perifēriju, pirms ierīces pievienošanas izvēlieties nepieciešamo +5 V vai +12 V opciju.

Ieteikumi

Izmantojiet ekranētus seriālos kabeļus un drošus savienotājus, lai uzturētu signāla integritāti industriālā vai elektriski trokšņainā vidē. Pirms 9. kontakta barošanas iespējošanas pārbaudiet ierīces barošanas prasības, lai izvairītos no perifēriju bojājumiem.
