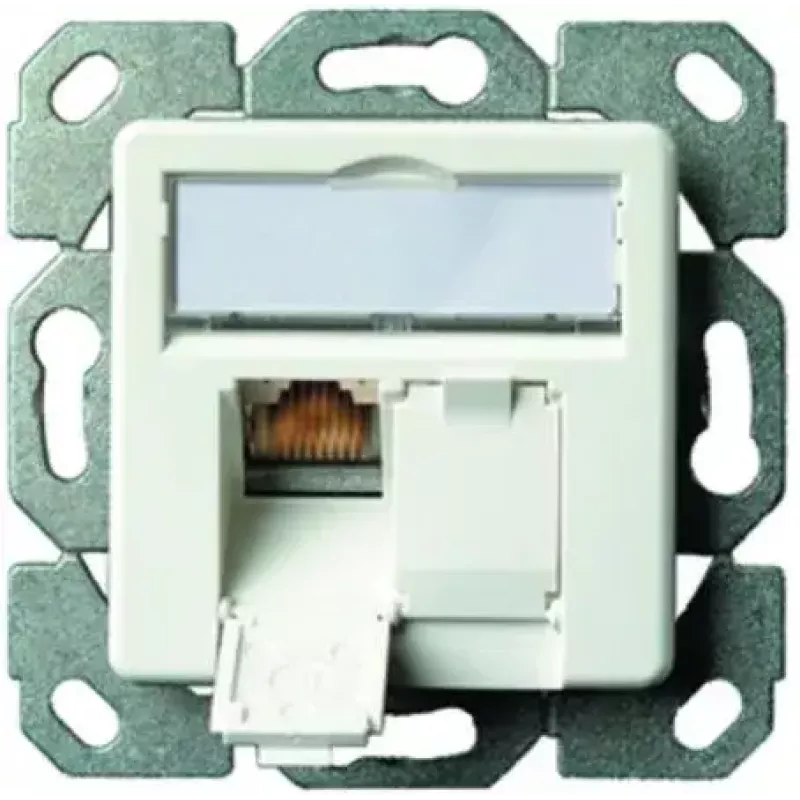

Izvades kārba Telegärtner J00020A0500 Baltā

Telegärtner J00020A0500 izvades kārba ir pilnībā ekranēts savienojuma korpuss, kas paredzēts Cat.6A pārraidei saskaņā ar ISO/IEC 11801 un EN 50173-1. Baltā apdarē un ar kompaktu montāžas dziļumu izvades kārba nodrošina drošu 360° ekranējuma kontaktu un stiepes slodzes samazināšanu, izmantojot atsevišķas piespiežamās skrūvspīles kabeļa apvalkam un ekranējumam. Tā ir piemērota horizontālai vai vertikālai montāžai kabeļu kanālos un ļauj elastīgi izvēlēties kabeļa ievades virzienus, lai samazinātu noliktavas krājumu daudzveidību.

Priekšrocības

Šī izvades kārba nodrošina pilnīgu ekranējumu, lai uzlabotu EMS veiktspēju, un atbalsta Cat.6A veiktspējas līmeni. Konstrukcija ļauj veikt vadu pieslēgšanu no jebkura virziena ar 8x45° soli un piedāvā pieslēdzamas iezemējuma savienojuma iespējas visos četros stūros saskaņā ar DIN 46342-1. Noņemama vertikālā stiprinājuma sliede un mazs montāžas dziļums ļauj uzstādīt grīdas montāžas kastēs un grīdas tvertnēs. Izvades kārba pieņem gan 6 kontaktu (RJ11/12), gan 8 kontaktu (RJ45) savienotājus ar aizsardzību pret pārliekšanu, un to var kombinēt ar vairākām pārsegu programmām; caurspīdīgu, atveramu marķējuma lauku var uzstādīt vēlāk.

Piemērots

• Cat.6A tīkla izvadiem biroju un datu kabeļu sistēmās
• Ekranētām instalācijām, kur nepieciešama uzlabota EMS imunitāte
• Grīdas un grīdas tvertņu instalācijām ar ierobežotu dziļumu
• Vidēm, kur nepieciešami elastīgi kabeļa ievades virzieni un iezemējuma iespējas

Galvenās specifikācijas

• Pārraides veiktspēja: Cat.6A saskaņā ar ISO/IEC 11801 un EN 50173-1
• Pilnībā ekranēta konstrukcija ar 360° ekranējuma kontaktu
• Kabeļa ievade konfigurējama ar 8x45° soli; horizontāla vai vertikāla uzstādīšana
• Pieslēdzama iezemējuma savienojuma iespēja visos četros stūros (DIN 46342-1; 6,3 mm)
• Saderīga ar 6 kontaktu (RJ11/12) un 8 kontaktu (RJ45) savienotājiem
• Noņemama vertikālā stiprinājuma sliede grīdas montāžai
• Balta apdare; MPN: J00020A0500; EAN: 4018359362959

Kā lietot

Novietojiet izvades kārbu vēlamajā horizontālajā vai vertikālajā orientācijā kabeļu kanālā vai grīdas montāžas kastē. Ievadiet ekranēto kabeli kārbā no izvēlētā virziena, izmantojot 8x45° ievades pozīcijas, un nostipriniet ārējo apvalku un ekranējumu ar piespiežamajām skrūvspīlēm, lai nodrošinātu 360° ekranējuma kontaktu un stiepes slodzes samazināšanu. Pievienojiet iekšējo savienotāju (RJ45 vai RJ11/12, atkarībā no nepieciešamības) un, ja vajadzīgs, pievienojiet pieslēdzamo iezemējuma savienojumu vienā no četriem stūra punktiem. Uzstādiet atbilstošu pārsega plāksni vai komutācijas programmas pārsegu un, ja vēlaties, vēlāk uzstādiet caurspīdīgu, atveramu marķējuma lauku.

Ieteikumi

Izmantojiet ar pareizi terminētu ekranētu vītā pāra Cat.6A kabeli un nodrošiniet, lai ekranējums būtu nepārtraukti un pareizi savienots, lai saglabātu noteikto pārraides veiktspēju un EMS aizsardzību. Pārbaudiet savienotāju saderību (6 kontaktu vai 8 kontaktu) un ievērojiet vietējos instalācijas standartus iezemēšanai un grīdas kārbu montāžai.
