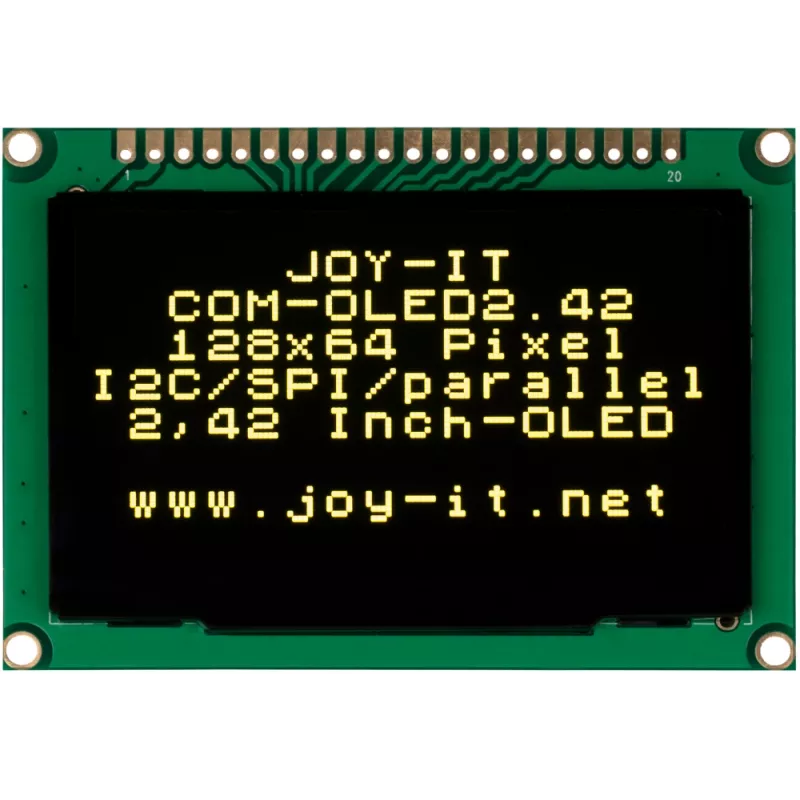

JOY-IT COM-OLED2.42 2,42 inch OLED displeja modulis 128x64, balts, SPI/I2C, SSD1309

Iegulto sistēmu izstrādātāji un hobiju entuziasti, kas strādā ar Arduino, Raspberry Pi vai ESP32 projektiem, var pievienot asu monohromu displeju ar JOY-IT COM-OLED2.42. Šis 2,42 collu OLED modulis piedāvā 128x64 pikseļu izšķirtspēju un pašizgaismojošus baltus pikseļus, nodrošinot asu kontrastu bez fona apgaismojuma. SSD1309 kontrolieris atbalsta gan SPI, gan I2C saskarnes, ko var izvēlēties, izmantojot uz plates esošo konfigurāciju, un darbojas ar 3,3V līdz 5V loģiku. 7 kontaktu savienotājs nodrošina vienkāršus savienojumus VCC, GND, SCL, SDA/MOSI, RES, DC un CS. Ar pilnu skata leņķi un plašu darba temperatūras diapazonu tas ir piemērots portatīvajiem instrumentiem, IoT informācijas paneļiem un pielāgotām lietotāja saskarnēm.

Galvenās specifikācijas

• Displeja tehnoloģija: OLED
• Displeja izmērs: 2,42 collas (6,1 cm)
• Izšķirtspēja: 128 x 64 pikseļi
• Krāsa: Monohroms balts
• Kontroliera mikroshēma: SSD1309
• Saskarne: SPI vai I2C (izvēles)
• Darba spriegums: 3,3V - 5V DC
• Skata leņķis: Pilns (160°+)
• Darba temperatūra: -30°C līdz 70°C
• Kontaktu skaits: 7 kontaktu savienotājs
• Kontaktu izvietojums: VCC, GND, SCL, SDA/MOSI, RES, DC, CS
• Aktīvā zona: 55,02 x 27,49 mm
• Pikseļa izmērs: 0,43 x 0,43 mm
• Draiveru atbalsts: U8g2, Adafruit GFX

Kāpēc izvēlēties

OLED tehnoloģija nodrošina augstu kontrastu un plašu skata leņķi, padarot displeju lasāmu no gandrīz jebkuras pozīcijas. Tā zemais enerģijas patēriņš un kompaktais izmērs ir ideāli piemērots ar baterijām darbināmām ierīcēm. Divkāršā saskarnes atbalsts ļauj elastīgi integrēt ar dažādām mikrokontrolleru platformām, un SSD1309 kontrolieris ir labi dokumentēts ar populārām bibliotēkām.

Ideāli lietošanas gadījumi

• Prototipēšana ar Arduino, Raspberry Pi vai ESP32
• IoT sensoru rādījumi un statusa displeji
• Valkājamā elektronika un portatīvie instrumenti
• Pielāgoti vadības paneļi un lietotāja saskarnes

Noderīga informācija

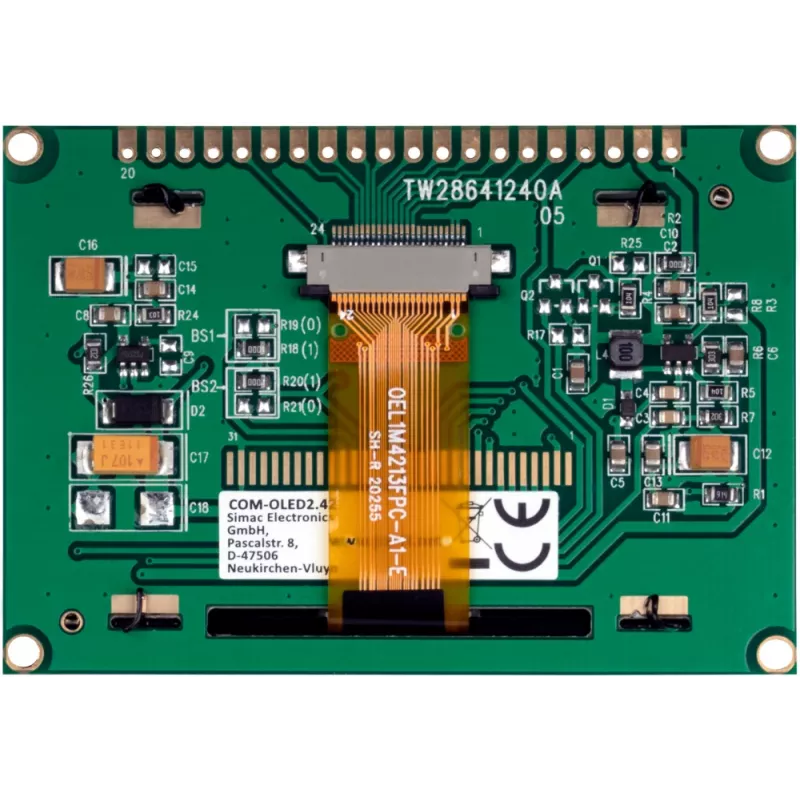

Moduļa izmēri ir 68 x 45 x 10 mm, un tajā ir iekļauts 7 kontaktu savienotājs ērtai savienošanai. Tas ir pašizgaismojošs, tāpēc fona apgaismojums nav nepieciešams. Displejs atbalsta gan SPI, gan I2C komunikāciju, ko var izvēlēties ar lodēšanas džemperiem vai kontaktu konfigurāciju atkarībā no jūsu iestatījumiem.
