Kabeļa savienotāja adapteris DELOCK 67411 SMA zelta savienotājs — SMA uz SMA adapteris

DELOCK 67411 ir SMA uz SMA dzimuma pārveidotājs ar zeltītiem SMA interfeisiem, kas paredzēts, lai pielāgotu savienotāja dzimumu starp kabeļiem un ierīcēm ar SMA spraudņiem. Adapterim ir kompakts metāla korpuss ar zelta apdari, lai samazinātu koroziju un uzturētu uzticamu RF kontaktu. Tas atbalsta plašu frekvenču diapazonu, kas piemērots antenu savienojumiem, RF testēšanas iekārtām, Wi‑Fi un citu bezvadu ierīču savienojumiem, kuriem nepieciešama SMA spraudņu pārveidošana.

Priekšrocības

Zeltītais vara korpuss un PTFE izolators nodrošina stabilus elektriskos raksturlielumus un izturību pret koroziju, vienlaikus saglabājot 50 omu pretestību un zemu VSWR. Izturības spriegums un augsta izolācijas pretestība veicina drošu darbību tipiskās RF vidēs. Caurlaides SMA ligzda ar vairākiem lodēšanas punktiem nodrošina drošu mehānisko un elektrisko montāžu PCB lietojumos. Mazais, izturīgais dizains ļauj vienkārši piestiprināt SMA spraudņu kabeļus bez papildu instrumentiem.

Piemērots

• SMA spraudņu antenu kabeļu pielāgošana ierīcēm ar SMA aprīkojumu
• RF testēšanas un mērīšanas iestatījumi, kur nepieciešama dzimuma pārveidošana
• Wi‑Fi un bezvadu moduļu savienojumi ar SMA spraudņiem
• PCB montāža, kur nepieciešama lodējama SMA ligzda

Galvenās specifikācijas

• Savienotāja veids: SMA taisnā sievišķā uz SMA taisnā sievišķā (dzimuma pārveidotājs)
• Frekvenču diapazons: līdzstrāva – 6 GHz
• Pretestība: 50 omi
• VSWR: < 1,3
• Korpusa materiāls/apdare: varš, zeltīts
• Izolatora materiāls: PTFE
• Izolācijas pretestība: > 500 MOhm
• Saslēgšanas cikli: > 500
• Izturības spriegums: 750 V / 50 Hz

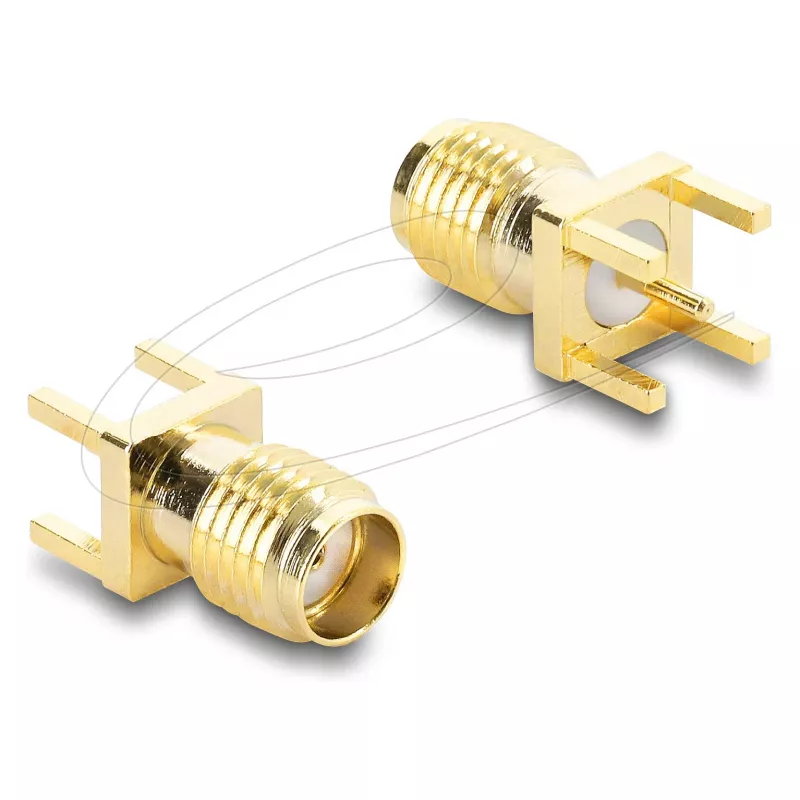

• Montāžas veids: caurlaides ar 5 lodēšanas punktiem PCB lodēšanai
• Lodējama SMA ligzda piemērota montāžai uz shēmas plates

Kā lietot

Lai izmantotu tiešā savienojumā, vienkārši uzskrūvējiet saderīgus SMA vīrišķos savienotājus no abām pusēm uz adapteri, līdz tiek panākts stingrs kontakts ar roku; izvairieties no pārmērīga griezes momenta. Montāžai uz PCB ievietojiet caurlaides tapas paredzētajos PCB caurumos, nodrošiniet pareizu lodēšanas punktu izlīdzināšanu un lodējiet saskaņā ar standarta lodēšanas praksi RF savienotājiem. Pēc uzstādīšanas pārbaudiet pretestības nepārtrauktību un pārliecinieties par drošu mehānisko stiprinājumu.

Ieteikumi

Izmantojiet adapteri norādītajā frekvenču diapazonā un, saslēdzot savienotājus, ievērojiet pareizu griezes momentu, lai novērstu vītņu un centrālo kontaktu bojājumus. Izvairieties no zeltīto virsmu pakļaušanas agresīvām ķīmiskām vielām; neizmantotos adapterus uzglabājiet antistatiskos, sausos apstākļos. Jutīgiem RF mērījumiem pēc uzstādīšanas pārbaudiet VSWR un nepārtrauktību, lai nodrošinātu optimālu signāla integritāti.
