DELOCK SMA spraudkontakta ligzda, presējama, 91783, koaksiālajiem RG‑174/RG‑316 kabeļiem ar termosarūkošo uzmavu

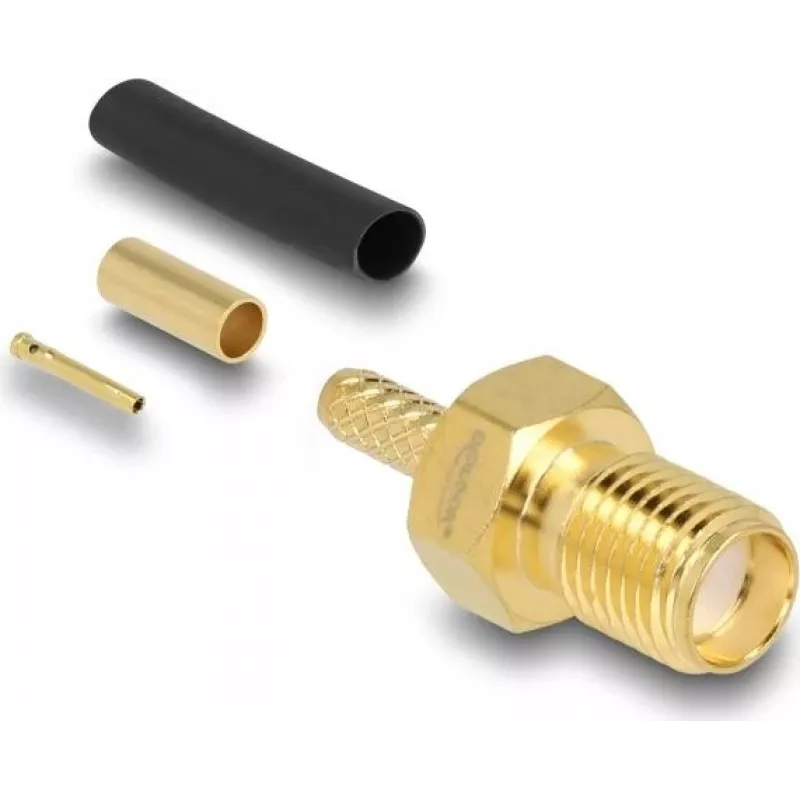

DELOCK SMA spraudkontakta ligzda, presējama, 91783 ir koaksiālā savienotāja risinājums RG‑174 un RG‑316 kabeļu gala apstrādei. Savienotājs izmanto presēšanas tipa stiprinājumu drošam elektriskam un mehāniskam savienojumam, un tam ir termosarūkošā uzmava papildu vides aizsardzībai un stiepes slodzes mazināšanai. Tas paredzēts RF signāla ceļiem, kur nepieciešams standarta SMA ligzdas interfeiss, nodrošinot kompaktu un nozarē saderīgu gala apstrādi antenām, radioiekārtām, GPS moduļiem un testēšanas instrumentiem.

Priekšrocības

Presējamais gala apstrādes veids nodrošina konsekventu mehānisko stabilitāti un atkārtojamu impedances veiktspēju, ja tas ir pareizi uzstādīts. Iekļautā termosarūkošā uzmava uzlabo mitruma aizsardzību un samazina kabeļa kustību gala apstrādes punktā, palīdzot saglabāt savienotāja integritāti laika gaitā. SMA ligzdas formas faktors piedāvā plaši izmantotu vītņoto saskarni, kas ir saderīga ar parastajiem SMA spraudņa savienotājiem, ļaujot vienkārši integrēt esošajās RF sistēmās.

Piemērots

Galvenās specifikācijas

Lietošana

Sagatavojiet RG‑174 vai RG‑316 kabeli, noņemot ārējo apvalku, pinumu un dielektriķi atbilstoši savienotāja korpusa izmēriem. Pirms montāžas uzvelciet termosarūkošo uzmavu uz kabeļa. Ievietojiet kabeļa centrālo vadītāju un dielektriķi savienotājā, līdz tie pareizi iegulstas, pēc tam presējiet ferrulu, izmantojot saderīgu presēšanas instrumentu, kas atbilst ferrulas izmēram. Pēc presēšanas novietojiet termosarūkošo uzmavu virs savienojuma un pielietojiet siltumu, lai tā sarautos vietā, veidojot aizsargājošu blīvējumu un nodrošinot stiepes slodzes mazināšanu. Pirms lietošanas pārbaudiet samontēto savienotāju, lai pārliecinātos par pareizu novietojumu, un nodrošiniet, ka SMA ligzdas vītnes un centrālais kontakts ir tīri no netīrumiem.

Ieteikumi

Izmantojiet ieteikto presēšanas instrumentu un matricas izmēru, lai nodrošinātu uzticamu elektrisko kontaktu un mehānisko noturību. Izvairieties no pārlieku lielas kabeļa apvalka noņemšanas, lai saglabātu ekranējumu un impedanci. Ja ierīce tiek pakļauta mitrumam vai mehāniskai vibrācijai, pārliecinieties, ka termosarūkošā uzmava ir pilnībā uzlikta, un, ja nepieciešams, apsveriet papildu blīvēšanas pasākumus. Pēc montāžas pārbaudiet nepārtrauktību un atgriezenisko zudumu ar atbilstošu testēšanas aprīkojumu, lai apstiprinātu pareizu gala apstrādi.
