Savienotāja adapteris DELOCK SMA dzimuma mainītājs 67412, SMA uz SMA, apzeltīts

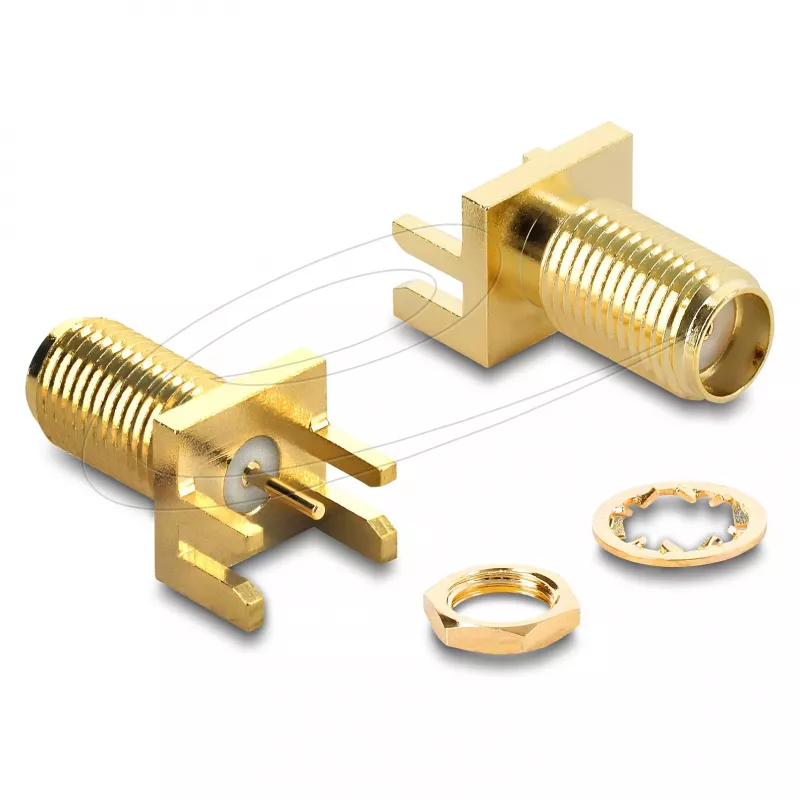

DELOCK 67412 ir SMA dzimuma mainītāja adapteris ar SMA savienotājiem abos galos un zelta krāsas apdari. Tas ir paredzēts, lai mainītu savienotāja dzimumu vai savienotu kabeļus un ierīces ar SMA galiem, nodrošinot kompaktu savienojuma risinājumu RF iekārtām, antenām, testēšanas iestatījumiem un signāla maršrutēšanai, kur tiek izmantotas SMA saskarnes. SMA koaksiālais ligzdas savienotājs ir piemērots lodēšanai uz shēmas plates malām, kuru maksimālais biezums ir 1,7 mm; zelta pārklājums samazina koroziju un nodrošina uzticamu elektrisko kontaktu atkārtotu savienojumu laikā.

Priekšrocības

Adapterim ir misiņa, apzeltīts korpuss un PTFE izolācija, lai nodrošinātu stabilu veiktspēju plašā temperatūras diapazonā. Ar norādīto pretestību 50 omi un VSWR zem 1,3 tas atbalsta RF pārraides līdz 6 GHz. Paredzēts virsmas montāžas tehnoloģijai ar pieciem lodēšanas punktiem, savienotājs piedāvā stingru mehānisko fiksāciju un vairāk nekā 500 savienošanas ciklu atkārtotai lietošanai. Tā kompaktais formas faktors ļauj viegli integrēt testēšanas stendos un iekārtu plauktos, kur nepieciešama vienkārša dzimuma konvertēšana vai kabeļu savienošana.

Piemērots

• Divu ar SMA galiem aprīkotu koaksiālo kabeļu savienošanai
• Savienotāja dzimuma maiņai starp SMA ierīcēm un testēšanas aprīkojumu
• Antenu, RF moduļu un mērinstrumentu savienošanai
• Kompaktiem laboratorijas iestatījumiem, prototipiem un signāla maršrutēšanai uz iespiedshēmu platēm ar 1,7 mm malas biezumu

Galvenās specifikācijas

• Savienotāja tips: SMA uz SMA dzimuma mainītājs (ligzda uz ligzdu)
• Frekvenču diapazons: DC – 6 GHz
• Pretestība: 50 omi
• Stāvviļņu koeficients (VSWR): < 1,3
• Korpusa materiāls un apdare: misiņš, apzeltīts
• Izolatora materiāls: PTFE
• Izolācijas pretestība: > 5000 MOhm
• Savienošanas izturība: > 500 cikli
• Montāža: virsmas montāžas tehnoloģija iespiedshēmas plates malai (maks. biezums 1,7 mm)
• Lodēšana: 5 lodēšanas punkti
• Darba temperatūras diapazons: -65 °C līdz 165 °C

Lietošana

Sagatavojiet iespiedshēmas plates malu līdz 1,7 mm biezai un izlīdziniet SMA koaksiālo ligzdu ar norādītajiem lodēšanas laukumiem. Nostipriniet adapteri, izmantojot virsmas montāžas lodēšanu piecos lodēšanas punktos, ievērojot standarta lodēšanas profilus misiņa un apzeltītiem kontaktiem. Pēc lodēšanas un lodējuma integritātes pārbaudes savienojiet SMA kabeļus vai ierīces, ar roku pievelkot SMA savienotājus, līdz tie ir cieši; izvairieties no pārmērīga griezes momenta, lai novērstu bojājumus. Nodrošiniet pareizu pretestības saskaņošanu RF ceļā un pirms pilnas darbības pārbaudiet savienojumus ar atbilstošu testēšanas aprīkojumu.

Ieteikumi

Lai nodrošinātu uzticamu RF veiktspēju, izvairieties no pievienoto koaksiālo kabeļu locīšanas vai spriegošanas adaptera tuvumā un uzturiet savienotāju un savienojuma virsmas tīras no piesārņotājiem. Integrējot adapteri mērīšanas iestatījumos, izmantojiet atbilstošas kalibrācijas un testēšanas metodes un ievērojiet apiešanās piesardzības pasākumus, lai saglabātu zelta pārklājumu un PTFE izolatoru. Nepārsniedziet norādītās temperatūras un savienošanas ciklu robežas, lai saglabātu nemainīgu veiktspēju.
