Kabeļa savienotāja pārveidotājs InLine 92504P — adapteris savienotāja dzimuma maiņai (modelis 92504P)

Laika ietaupījums uzstādīšanas laikā:10 kontaktu skrūvju spaiļu bloks ar spiediena plāksni nodrošina ātru, ar instrumentu atbalstītu vadu savienošanu — vadiem diapazonā no 16 līdz 26 AWG.
Standartizēta IDC saskarne ar skaidru kontaktu izvietojumu:20 kontaktu ligzda (2×10) nodrošina strukturētu signālu atdalīšanu — ideāli piemērota sakārtotai sistēmas vadu montāžai testēšanas, vadības un prototipēšanas vidēs.
Kompakts dizains strukturētai uzstādīšanai:Kompakts dizains uz izturīgas iespiedshēmas plates tiešai integrācijai korpusos, adapteru paneļos vai testēšanas vidēs.
Modulārām vadības un testēšanas sistēmām:Ideāli piemērots prototipēšanai, iegultajām lietojumprogrammām, sistēmu testiem vai signālu sadalītājiem ar IDC lentes kabeļiem.
Augsta signāla kvalitāte:Pārbaudīta izolācijas pretestība līdz 300 V maiņstrāvā, nominālā strāva 1 A uz kontaktu un 100% īssavienojuma testēšana ilgstošai ekspluatācijas uzticamībai.

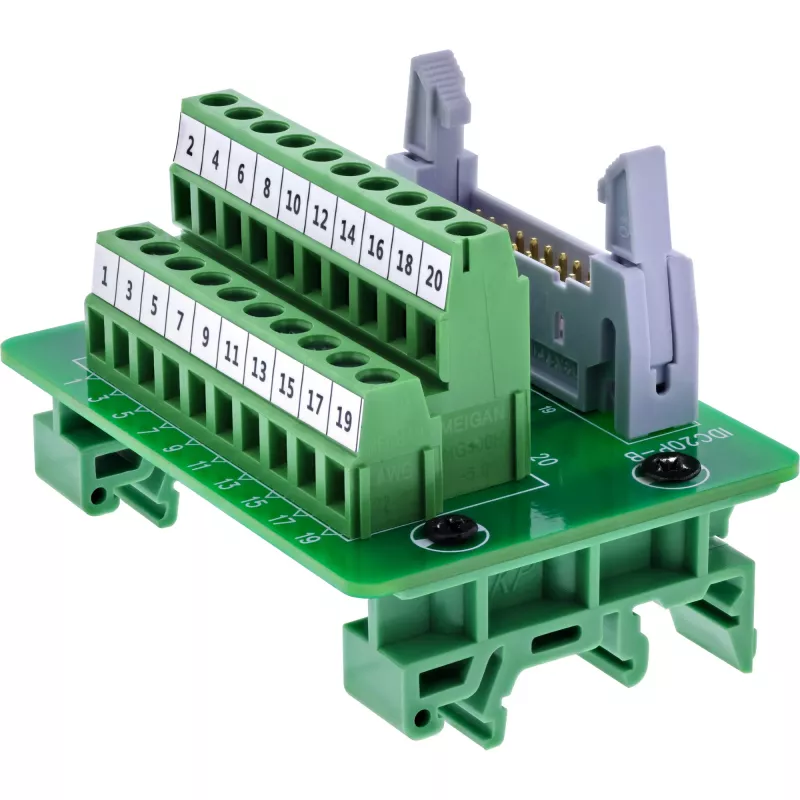

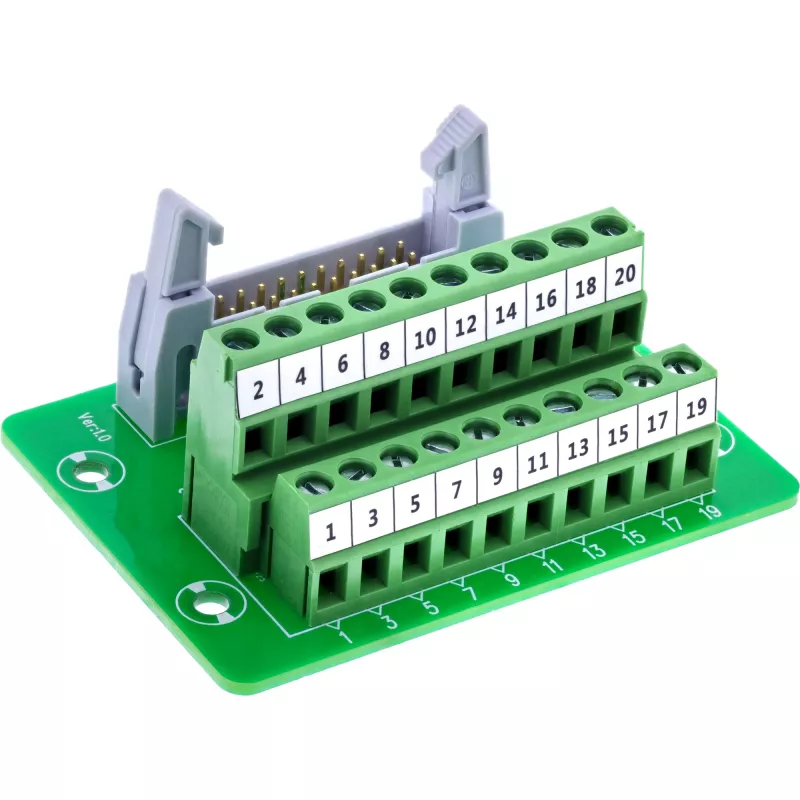

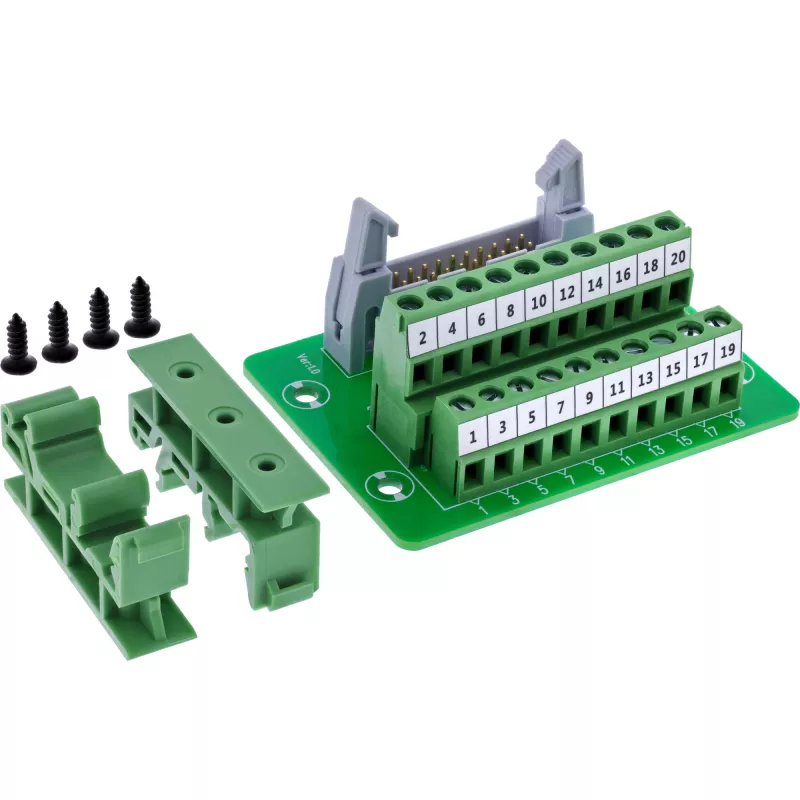

InLine® IDC-20–spaiļu bloka adapteris savieno 20 kontaktu IDC ligzdu (2×10) ar 10 kontaktu skrūvju spaiļu sloksni ērtai signālu vadu montāžai — bez lodēšanas. Izturīgais dizains uz stabilas shēmas plates ir īpaši piemērots strukturētām instalācijām testēšanas stendos, vadības ierīcēs vai iegultajās sistēmās.
Skrūvju spailes (5,0 mm solis) ir skaidri marķētas un atbalsta atsevišķus vadus no 16 līdz 26 AWG. Vadu savienošanai izmanto instrumentu — plakanu skrūvgriezi ≤ 2,5 mm. EVA izolācijas slānis nodrošina drošu aizsardzību, montējot uz vadošām virsmām.
Pateicoties 100% īssavienojuma un vadu montāžas testēšanai un standartizētai signālu maršrutēšanai, adapteris ir ideāli piemērots profesionālai lietošanai rūpnieciskās testēšanas vidēs, prototipos vai vadības skapjos.

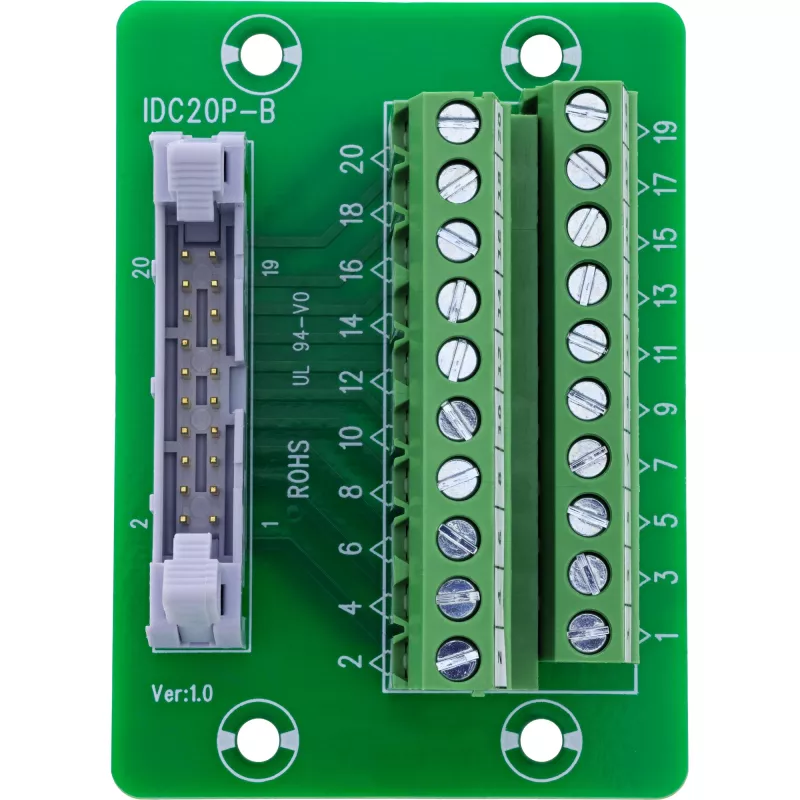

Piezīme: Divi blakus esoši IDC kontakti ir iekšēji savienoti ar skrūvju spaili (piemēram, kontakti 1+2 → spaile 1).

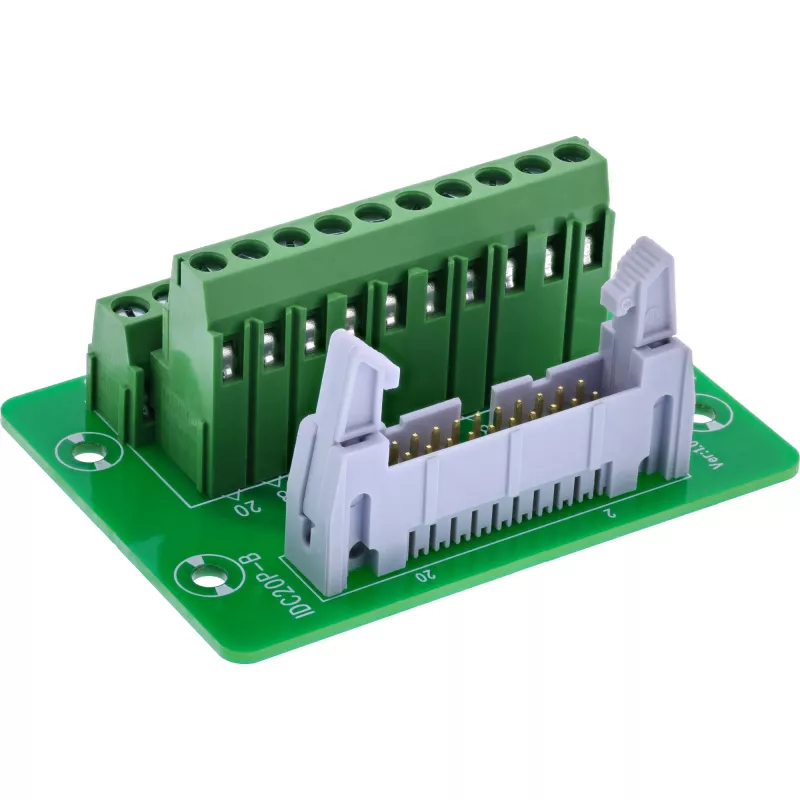

IDC saskarne:20 kontaktu IDC ligzda (2×10), solis 2,54 mm
Skrūvju spaiļu sloksne:10 spailes, solis 5,0 mm, ar spiediena plāksni
Signālu piešķiršana:GND (zeme), D0 līdz D7 (digitālās signālu līnijas, piešķiramas atkarībā no lietojuma)
Savienojuma diapazons:16–26 AWG
Aktivizēšana:Ar plakanu skrūvgriezi ≤ 2,5 mm
Nominālā strāva:0,8 A uz kontaktu
Maks. darba spriegums:100 V starp diviem signāliem
Izolācijas pretestība:≥ 10 MΩ pie 300 V līdzstrāvas
Maks. vadītāja pretestība:5 omi
Darba temperatūra:–10 °C līdz +70 °C
Izolācijas slānis:EVA izolācija apakšpusē
Izmērs:aptuveni 71 × 51 × 29 mm (P × A × D)

InLine 92504P. Savienotājs(-i): IDC 20 / Spaiļu bloks 10 spailes, Produkta krāsa: Zaļa, Gaiši pelēka, Savienotāja dzimums: Sievišķais/Sievišķais. Atbilstības sertifikāti: RoHS, TÜV marķējums. Izmēri (PxDxA): 51 x 71 x 29 mm, Svars: 49 g, Platums: 51 mm. Daudzums iepakojumā: 1 gab., Iepakojuma tilpums: 100 cm³, Iepakojuma veids: Polietilēna maisiņš. Izcelsmes valsts: Taivāna

Kā lietot

Ievietojiet atbilstošo IDC lentes kabeli 20 kontaktu IDC ligzdā (2×10) un nostipriniet to atbilstoši savienotāja fiksācijas metodei. Noņemiet izolāciju atsevišķiem vadītājiem vajadzīgajā garumā un ievietojiet tos attiecīgajās skrūvju spailēs (spailes ir marķētas skaidrībai). Pievelciet katru spiediena plāksnes spaili ar plakanu skrūvgriezi (≤ 2,5 mm), līdz vadītājs ir droši iespīlēts. Ņemiet vērā, ka divi blakus esoši IDC kontakti ir iekšēji apvienoti vienā skrūvju spailē (piemēram, kontakti 1+2 → spaile 1); pirms vadu montāžas pārbaudiet kontaktu–spaiļu atbilstību.

Ieteikumi

Izmantojiet adapteri sausās, iekštelpu vidēs norādītajā temperatūras diapazonā un nepārsniedziet nominālo strāvu un spriegumu. Pēc uzstādīšanas pārbaudiet vadu montāžu un nepārtrauktību; ilgstošai uzticamībai rūpnieciskās sistēmās ievērojiet standarta praksi attiecībā uz stiepes samazināšanu un kabeļu maršrutēšanu.
