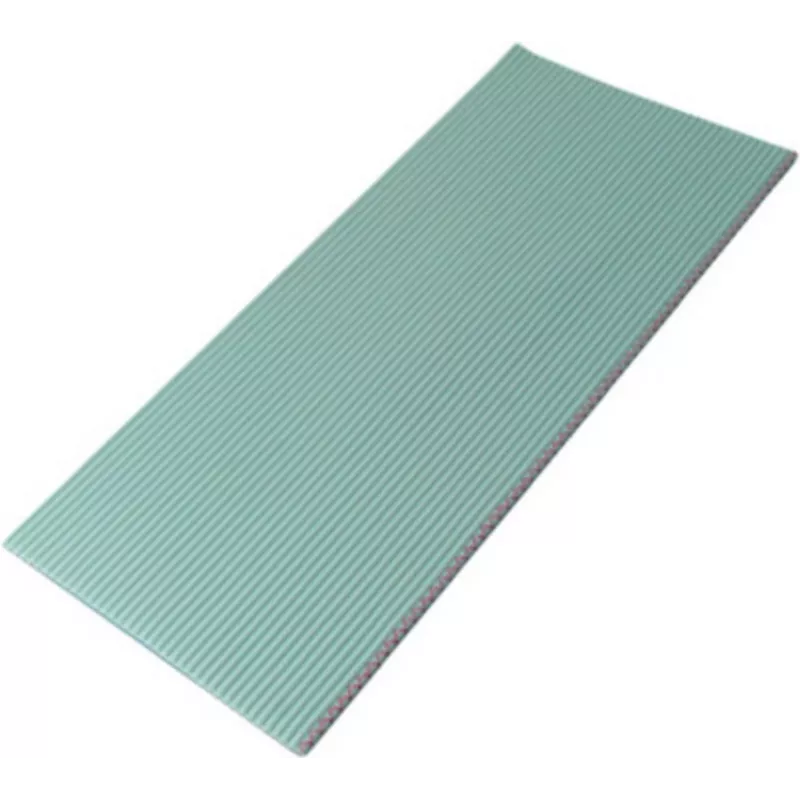

Kabelis Tecline 71040R 1,27 mm AWG 28, 40 vadi, 30,5 m lentveida kabelis

Tecline 71040R ir 1,27 mm soļa lentveida kabelis ar AWG 28 vadiem, kas satur 40 paralēlus vadus un tiek piegādāts nepārtrauktā 30,5 m garumā. Plakanais, elastīgais lentveida formāts ir paredzēts daudzvadu iekšējai elektroinstalācijai, signālu un zemsprieguma starpsavienojumiem, kā arī instalāciju komplektiem, kur nepieciešama vietu taupoša maršrutēšana un paralēla vadītāju izlīdzināšana. Kabelis ir piemērots lietošanai ar PCB savienotājiem un IDC stila vai saderīgiem masveida terminēšanas savienotājiem, kas pieņem 1,27 mm soli, un tas vienkāršo montāžu, kad jāmaršrutē vairāki signāli kopā.

Priekšrocības

Lentveida dizains nodrošina konsekventu vadītāju atstarpi un vieglu paralēlo maršrutēšanu, samazinot nepieciešamību pēc individuāla vadu pārvaldības. AWG 28 vadi nodrošina līdzsvaru starp elastību un strāvas pārvades spēju signālu un zemsprieguma lietojumiem. Garais 30,5 m rullis ļauj veikt nepārtrauktus pievadus vai vairākus pēc garuma grieztus segmentus instalāciju izgatavošanai. 1,27 mm solis ir saderīgs ar daudziem kompaktiem PCB savienotājiem un IDC savienotāju sistēmām, nodrošinot uzticamas masveida terminācijas un atkārtojamu savienotāju izlīdzināšanu.

Piemērots

• Elektronisko ierīču un vadības paneļu iekšējai elektroinstalācijai
• PCB savienotāju un IDC vai saderīgu savienotāju starpsavienošanai
• Signālu un zemsprieguma sadalei iekārtu statīvos vai korpusos
• Pielāgotu kabeļu instalāciju montāžai un masveida terminēšanas procesiem

Galvenās specifikācijas

• Vadītāja solis: 1,27 mm
• Vadītāja izmērs: AWG 28
• Vadītāju skaits: 40
• Kopējais piegādātais garums: 30,5 m
• Kabeļa formāts: plakans lentveida, paralēli vadi
• Paredzētā lietošana: signālu un zemsprieguma iekšējie starpsavienojumi

Kā lietot

Izmēriet un nogrieziet lentveida kabeli vajadzīgajā garumā atbilstoši jūsu pielietojumam, paredzot servisa cilpas un spriedzes samazināšanu pēc nepieciešamības. Terminējot, izlīdziniet vadus ar pretējo IDC vai saderīgo savienotāju, kas paredzēts 1,27 mm solim, un ievērojiet savienotāja ražotāja ievietošanas un presēšanas procedūru, lai nodrošinātu drošu kontaktu. PCB savienotāju savienojumiem pirms masveida terminēšanas pārbaudiet kontaktu numerāciju un orientāciju, lai izvairītos no elektroinstalācijas kļūdām. Izmantojiet kabeļu saites, maršrutēšanas kanālus vai līmējošus stiprinājumus, lai nostiprinātu lentveida kabeli un novērstu kustību vai noberšanos montāžas iekšienē.

Ieteikumi

Nepārsniedziet ieteicamās strāvas un sprieguma vērtības AWG 28 vadiem zemsprieguma sistēmās un izvairieties no asiem locījumiem, kas varētu noslogot vadus; ievērojiet lieces rādiusus atbilstoši elastīgo lentveida kabeļu apstrādei. Uzglabājiet rulli sausā vidē un rīkojieties ar lentveida kabeli, lai izvairītos no kontaktu zonu piesārņojuma pirms terminēšanas.
