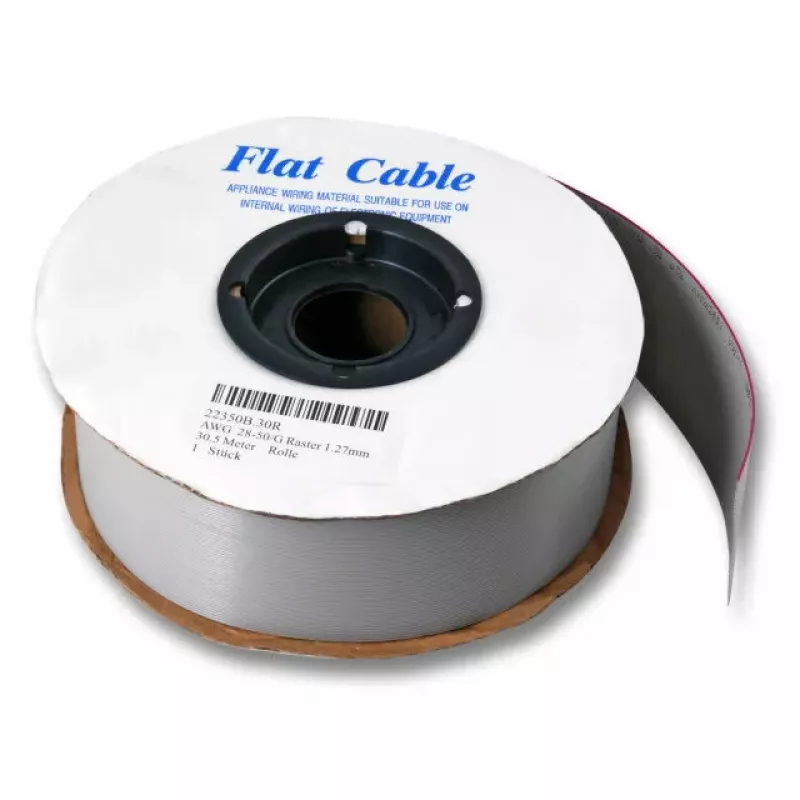

Lentes kabelis EFB Elektronik 22314B.30R

Lentes kabelis EFB Elektronik 22314B.30R ir 30,5 m garš daudzdzīslu kabelis ar atsevišķi alvotiem vadiem un pelēku PVC apvalku. Kabelī izmantoti AWG28/7 vadītāji, un viena dzīsla ir marķēta ar sarkanu marķieri, lai atvieglotu pareizu orientāciju savienošanas laikā.

Priekšrocības

Pelēkais PVC apvalks nodrošina elastību un mehānisku aizsardzību, vienlaikus saglabājot piemērotību izvietošanai šaurās telpās. Alvotie atsevišķie vadītāji uzlabo lodējamību un izturību pret koroziju. Ar sarkano krāsu marķētā dzīsla vienkāršo pareizu kontaktu izlīdzināšanu, savienojot ar galviņām vai savienotājiem.

Piemērots

• Elektronisku ierīču un vadības paneļu iekšējai elektroinstalācijai
• Savienojumiem starp shēmu platēm un moduļiem
• Prototipēšanai un kabeļu montāžām, kur nepieciešami vairāki paralēli vadītāji

Galvenās specifikācijas

• Zīmols: EFB Elektronik
• Modelis/MPN: 22314B.30R
• EAN: 4049759039752
• Garums: 30,5 m
• Vadītāja tips: AWG28/7, atsevišķi alvoti vadi
• Apvalka materiāls: PVC (pelēks) ar vienu ar sarkanu marķētu dzīslu

Kā lietot

Nogrieziet lentes kabeli vajadzīgajā garumā un uzmanīgi noņemiet izolāciju atsevišķajiem vadītājiem, lai nesabojātu vara šķiedras. Izmantojiet piemērotus spailēšanas, lodēšanas vai IDC savienotājus, kas ir saderīgi ar AWG28 vadītājiem. Ievērojiet pareizu orientāciju, savienojot ar sarkano marķēto dzīslu ar atbilstošo pirmo kontaktu vai norādīto atsauces punktu uz pretējā savienotāja.

Ieteikumi

Lai nodrošinātu uzticamu ilgtermiņa darbību, izvairieties no pārmērīgiem liekuma rādiusiem un mehāniskas slodzes savienojumu vietās; nostipriniet kabeli ar kabeļu saitēm vai maršrutēšanas klipšiem un turiet to tālāk no augstas temperatūras avotiem. Lodējot, izmantojiet atbilstošu siltuma kontroli, lai aizsargātu PVC izolāciju.
