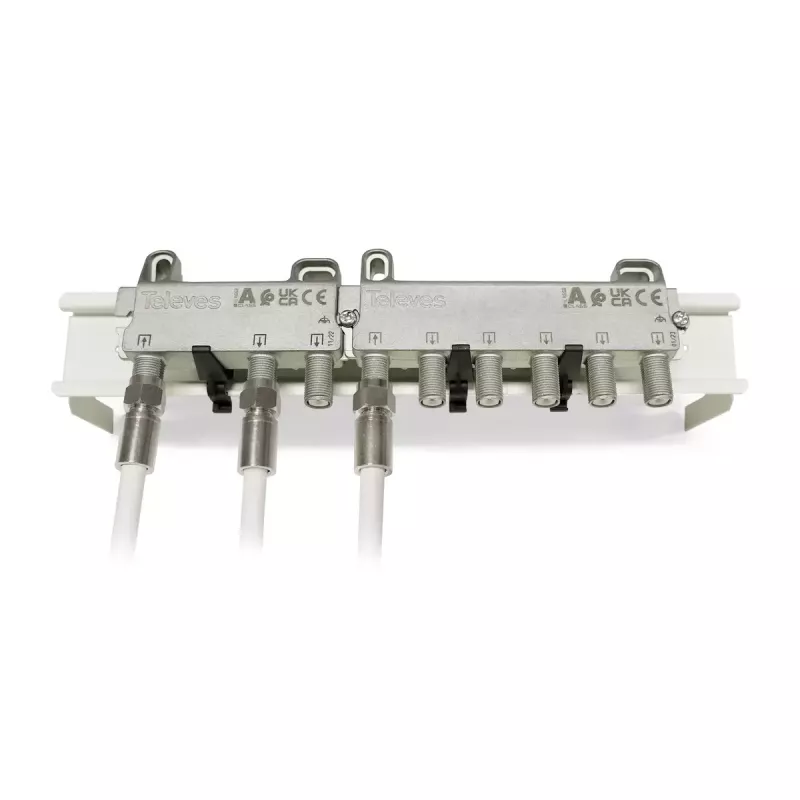

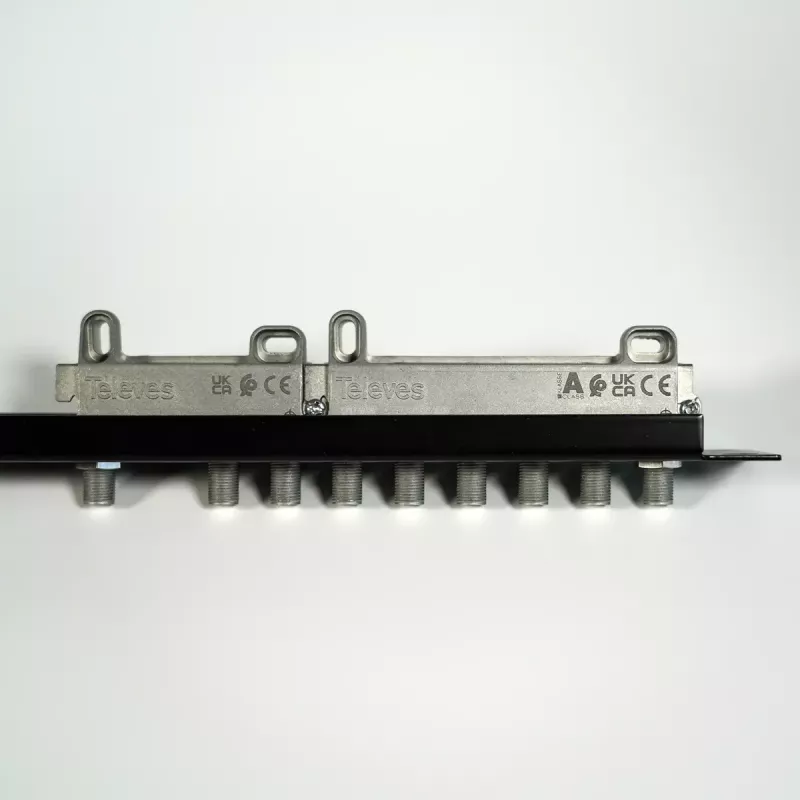

Kabeļu sadalītājs Televes 519506 nerūsējošais tērauds 5 - 2400 MHz

Televes 519506 ir 6 izeju F savienotāju sadalītājs SMATV signāliem, kas aptver frekvenču diapazonu 5–2400 MHz. Tam ir Zamak šasija ar nerūsējošā tērauda apdari, kompakti izmēri (176 mm × 18 mm × 54 mm) un zemi ievades zudumi, pateicoties miniaturizētiem elektroniskajiem komponentiem, tāpēc tas ir piemērots montāžai iekštelpās uz sienas, plauktu plāksnes vai standarta DIN sliedes.

Priekšrocības

Zemi caurlaides zudumi, ko nodrošina miniaturizētie elektroniskie komponenti, uzticama Zamak šasija ar nerūsējošā tērauda izskatu uzlabotai ekranēšanai, kompakts un viegls dizains (aptuveni 0,132–0,138 kg), kas atvieglo uzstādīšanu šaurās vietās, un F tipa savienotāji, kas ir saderīgi ar standarta koaksiālajiem SMATV kabeļiem.

Piemērots

• SMATV signālu sadalei dzīvojamās ēkās
• Daudzdzīvokļu māju un viesnīcu TV sadales sistēmām
• Uzstādīšanai iekštelpās uz sienām, plauktu plāksnēm vai DIN sliedēm
• Vairāku istabu kabeļtelevīzijas un satelīta signālu sadalīšanai

Galvenās specifikācijas

• Modelis: Televes 519506
• Tips: 6 izeju sadalītājs ar F savienotājiem
• Frekvenču diapazons: 5–2400 MHz
• Vājinājums / izolācija: 12/11 dB
• Materiāls / šasija: Zamak, nerūsējošā tērauda izskats
• Izmēri (P × D × A): 176 × 18 × 54 mm
• Svars: aptuveni 0,132–0,138 kg
• Paredzētā uzstādīšana: iekštelpās, siena/plauktu plāksne/DIN sliede

Kā lietot

Pievienojiet ienākošo koaksiālo kabeli ar SMATV signālu pie ieejas F savienotāja un pievienojiet sešus izejas F savienotājus attiecīgajiem koaksiālajiem vadiem, kas baro katru uztvērēju. Piestipriniet sadalītāju pie sienas, plauktu plāksnes vai DIN sliedes, izmantojot piemērotus stiprinājumus, un nodrošiniet, lai savienotāji būtu cieši pievilkti, lai nodrošinātu pienācīgu ekranēšanu. Pēc uzstādīšanas pārbaudiet signāla līmeņus uztvērēju galos un, ja nepieciešams, pielāgojiet pastiprinājumu augšupējā virzienā.

Ieteikumi

Uzstādiet iekštelpās sausā, ventilējamā vietā; izvairieties no tiešas mitruma iedarbības. Izmantojiet kvalitatīvus koaksiālos kabeļus un pareizi pievilktus F savienotājus, lai saglabātu ekranēšanu un samazinātu zudumus. Ja pēc sadalīšanas signāla līmeņi ir zemi, apsveriet pastiprinātāju vai pārdales pastiprinātāju, kas paredzēts 5–2400 MHz diapazonam.
