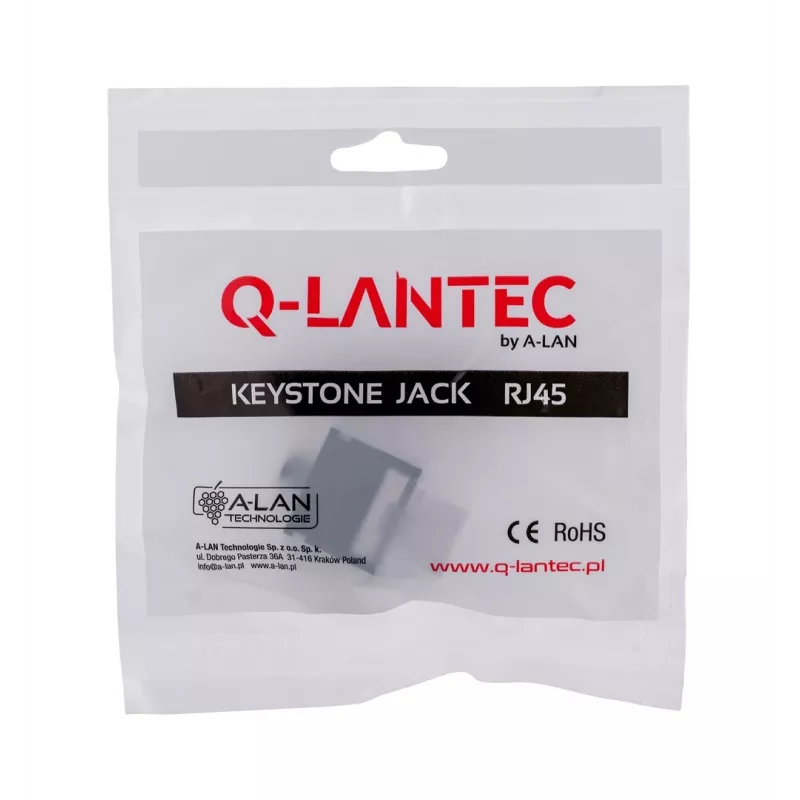

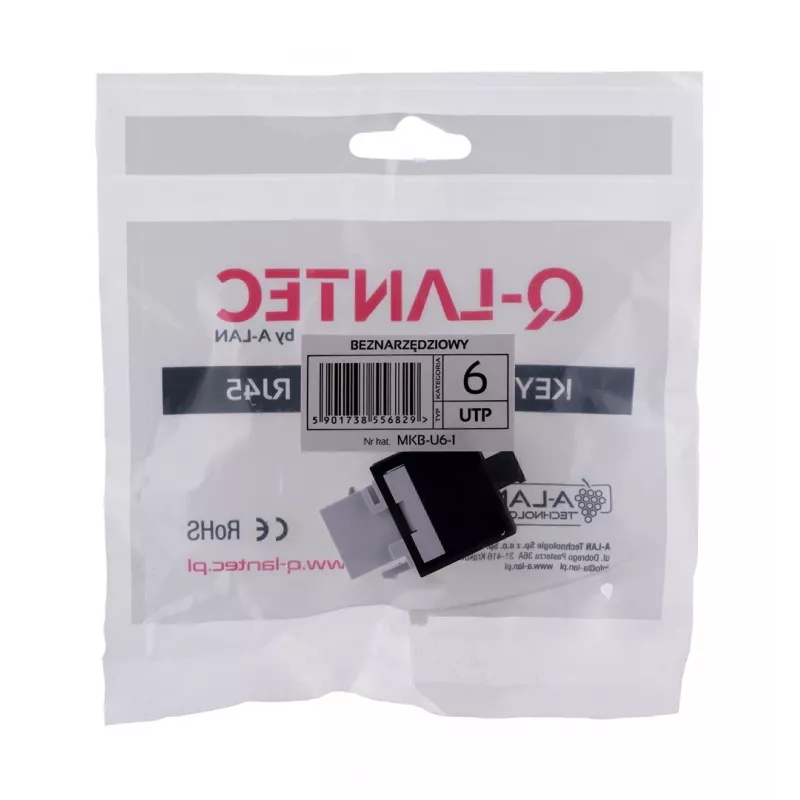

Keystone ligzda A-LAN MKB-U6-1 — RJ45 U/UTP Cat6, 22/26 AWG, melns/balts ABS korpuss

Keystone modulis Alantec MKB-U6-1 ir neekranēts UTP keystone RJ45 Cat.6 pārraides ligzda, kas paredzēta iekštelpu horizontālām un vertikālām datu tīkla instalācijām. Tas pieņem AWG 22–26 kabeļus un atbalsta 568A un 568B vadu savienojuma shēmas. Modulis izmanto IDC (LSA) savienojumu uz iespiedshēmas plates un tiek piegādāts kā atsevišķa vienība melnbaltā krāsu shēmā.

Priekšrocības

Keystone modulis piedāvā bezinstrumentu konstrukciju vienkāršai montāžai tukšos ielāpu paneļos, sienas sadales kārbās vai grīdas izvados, izmantojot universālus stiprinājumus. Tā IDC (LSA) terminācija nodrošina uzticamu vadu kontaktu Cat.6 veiktspējai, vienlaikus pielāgojoties dažādiem kabeļu diametriem (AWG 22–26). Kompaktā keystone formas faktors garantē saderību ar standarta keystone plāksnēm un paneļiem.

Piemērots

• Lietotāju pieslēgvietu izveidei mājās un birojos
• Tukšu ielāpu paneļu un ielāpu lauku aizpildīšanai
• Vertikālām un horizontālām strukturētās kabeļu sistēmas trasēm
• Modernizācijas instalācijām, kur priekšroka tiek dota bezinstrumentu montāžai

Galvenās specifikācijas

• Produkts: Keystone modulis Alantec MKB-U6-1
• Savienotāja tips: RJ45 sieviešu keystone
• Kategorija: Cat.6, UTP (neekranēts)
• Terminācija: IDC (LSA) uz iespiedshēmas plates
• Kabeļa saderība: AWG 22–26
• Vadu savienojums: 568A / 568B
• Krāsa: Melna, Balta
• Pārdots: atsevišķa vienība

Kā lietot

Ievietojiet keystone moduli saderīgā keystone atverē ielāpu panelī, sienas plāksnē vai grīdas kārbā, līdz tas nofiksējas vietā. Noņemiet tīkla kabeļa ārējo apvalku, atdaliet pārus un ievietojiet atsevišķos vadus IDC spraugās saskaņā ar izvēlēto 568A vai 568B vadu savienojuma shēmu. Iespiediet vadus IDC kontaktos, izmantojot piemērotu iespiešanas instrumentu vai ražotāja nodrošināto bezinstrumentu metodi, ja tāda ir pieejama. Pārbaudiet savienojumu un nofiksējiet moduli keystone rāmī vai panelī.

Ieteikumi

Lai nodrošinātu uzticamu Cat.6 veiktspēju, izmantojiet kvalitatīvu atbilstošas kategorijas UTP kabeli un pēc uzstādīšanas pārbaudiet katru termināciju ar tīkla kabeļa testeri. Uzstādīšanas laikā izvairieties no asiem līkumiem un pārmērīga vilkšanas spēka uz kabeli.
