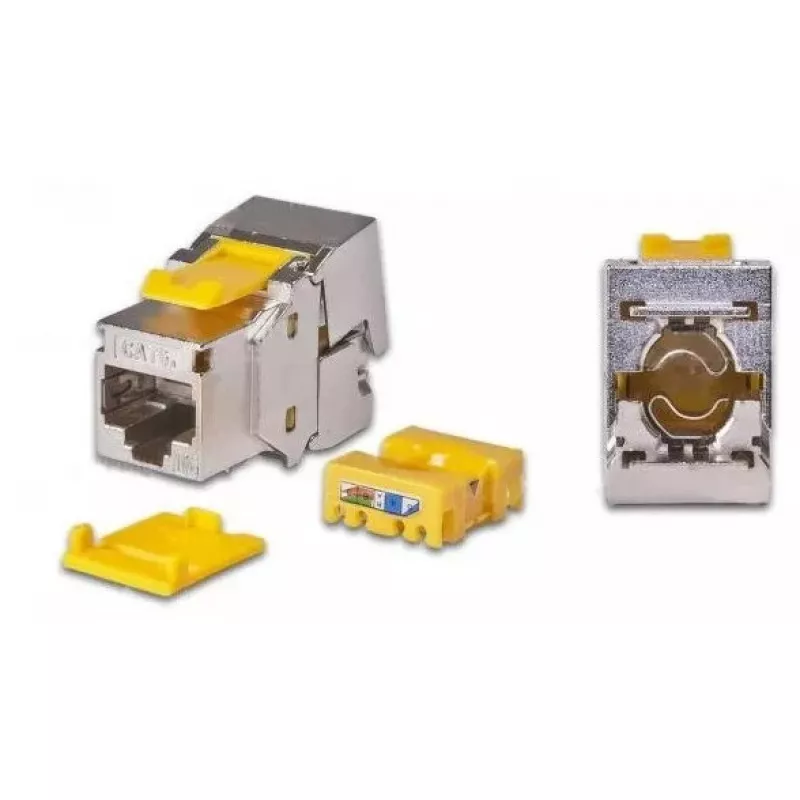

Keystone Module Wirewin WKS JACK KAT6A STP EA 12 RJ-45 plakans Metallic dzeltena

Wirewin WKS JACK KAT6A STP EA 12 keystone modulis ir kompakta RJ-45 ligzda, kas paredzēta strukturētai kabeļu sistēmai un ātrdarbīgiem Ethernet savienojumiem. Ar plakanu konstrukciju un metāliski dzeltenu apdari modulis atbalsta 6A kategorijas veiktspēju vietu taupošā formas faktorā. Katrā iepakojumā ir 12 identiski moduļi, kuru platums ir 23,5 mm, dziļums 37,5 mm un augstums 17,5 mm, ļaujot tos ērti uzstādīt plāksterpaneļos, sienas rozetēs vai pielāgotos korpusos, kur nepieciešami uzticami ekranēti savienojumi.

Priekšrocības

Šis keystone modulis nodrošina Cat6A veiktspēju ar ekranētu vītā pāra (STP) aizsardzību, lai mazinātu elektromagnētiskos traucējumus blīvās kabeļu vidēs. Plakanais profils vienkāršo montāžu šaurās vai seklās atverēs, un RJ-45 saskarne garantē savietojamību ar standarta tīkla spraudņiem un ielāpu vadiem. Moduļi tiek piegādāti 12 gabalu iepakojumā, tāpēc tie ir piemēroti vairāku portu izvietošanai un samazina biežas pārpasūtīšanas nepieciešamību.

Piemērots

• Uzstādīšanai plāksterpaneļos un keystone sienas rozetēs
• Datu centriem un serveru telpām, kur nepieciešami Cat6A ekranēti porti
• Biroja tīkliem un strukturētu kabeļu sistēmu projektiem
• Vidēm ar augstu elektromagnētisko traucējumu līmeni, kur vēlama STP

Galvenās specifikācijas

• Savienotāja tips: RJ-45 keystone
• Veiktspējas kategorija: 6A kategorija (Cat6A)
• Ekranējums: ekranēts vītais pāris (STP)
• Daudzums iepakojumā: 12 moduļi
• Izmēri (P × D × A): 23,5 mm × 37,5 mm × 17,5 mm
• Apdare: metāliski dzeltena
• Konstrukcija: plakans profils seklai montāžai

Kā lietot

Sagatavojiet kabeli saskaņā ar standarta noslēgšanas procedūrām ekranētiem RJ-45 savienojumiem, nodrošinot pareizu STP drenāžas vada un savienotāja ekrāna zemējumu. Ievietojiet noslēgto kabeli keystone modulī un nostipriniet to atbilstoši moduļa noslēgšanas metodei. Iespraudiet moduli izvēlētajā priekšējā panelī vai plāksterpaneļa izgriezumā, līdz tas nofiksējas vietā. Pirms instalācijas pabeigšanas pārbaudiet savienojumu ar tīkla testeri, lai apstiprinātu nepārtrauktību un kategorijas atbilstību.

Ieteikumi

Uzstādot ekranētus keystone moduļus, izmantojiet atbilstošu zemējuma praksi, lai uzturētu EMC veiktspēju. Savietojiet šos moduļus ar Cat6A novērtētiem kabeļiem un ielāpu vadiem, lai sasniegtu paredzēto caurlaidspēju un testēšanas standartus. Glabājiet moduļus to iepakojumā līdz uzstādīšanai, lai novērstu kontaktu piesārņošanos vai fiziskus bojājumus.
