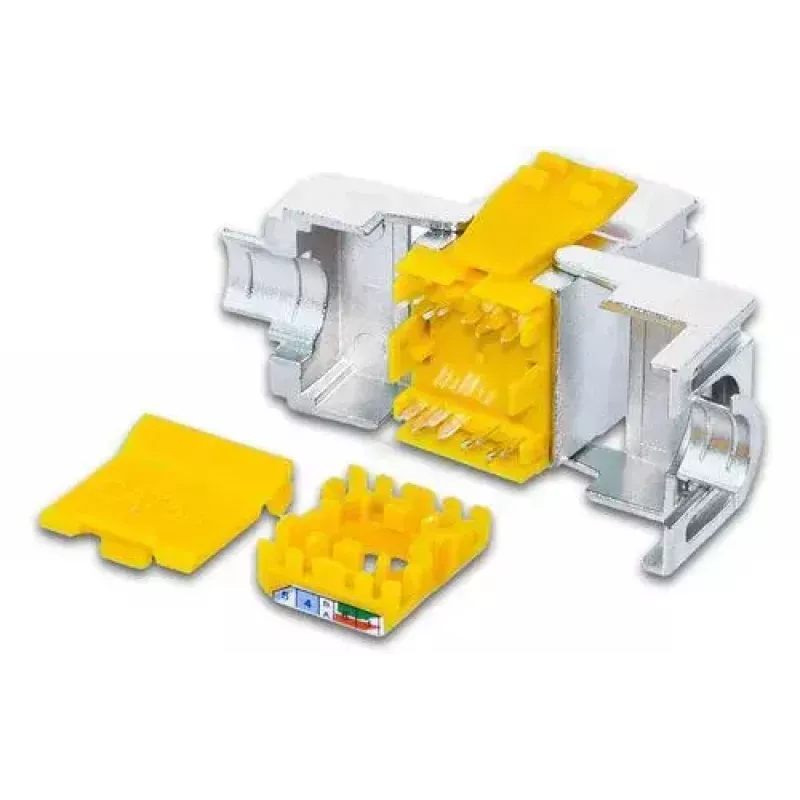

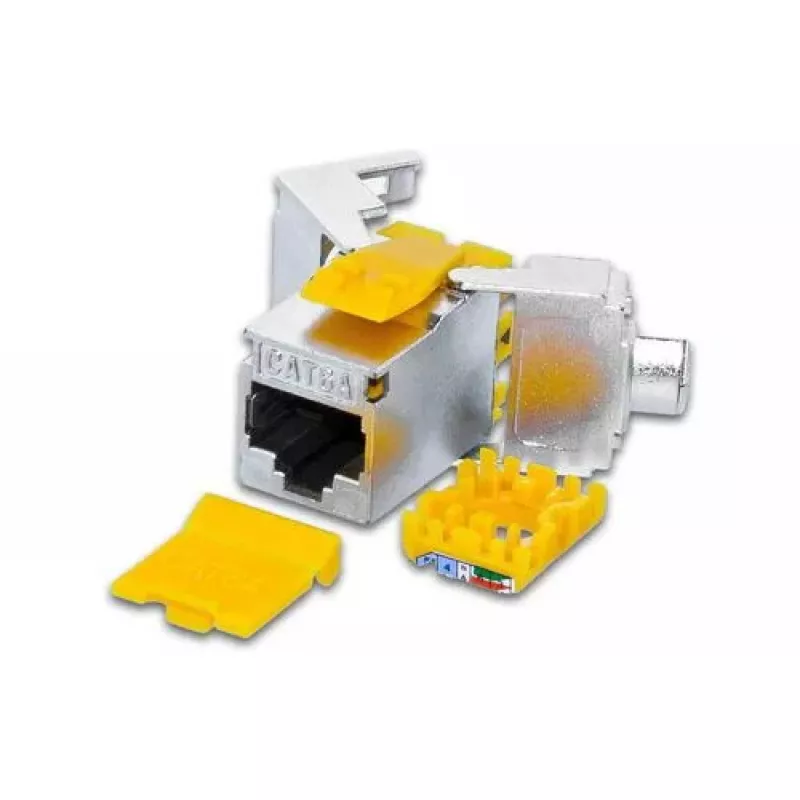

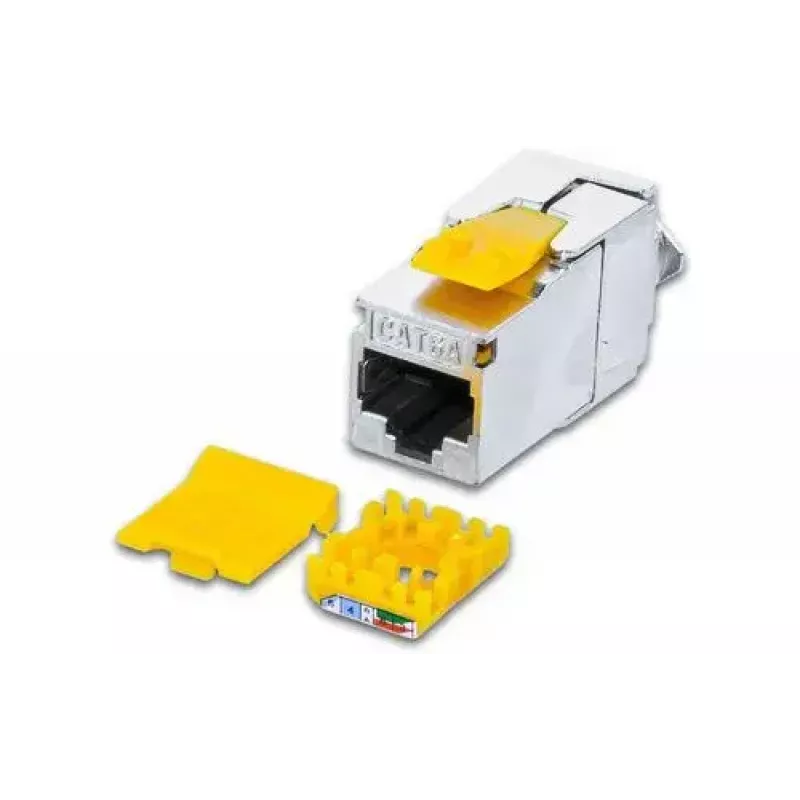

Keystone modulis Wirewin WKS JACK C6A STP plāns ISO

Wirewin WKS JACK C6A STP plāns ISO keystone modulis ir plakans, plāns RJ-45 savienotāja modulis, kas izstrādāts 6A kategorijas ekranētiem tīkliem. Tā kompaktā forma un ISO saderīgais izmērs padara to piemērotu zema profila iebūvējamām rozetēm, savienotāju paneļiem un speciāliem uzstādījumiem, kur ir ierobežota vieta. Moduļa sudraba un dzeltenā apdare norāda ekranējuma un kategorijas līmeni, vienlaikus nodrošinot konsistentu izskatu, integrējot strukturētās kabeļu sistēmās.

Priekšrocības

Šis plānais keystone modulis atbalsta ātrdarbīgu 10 Gigabitu Ethernet tīklu caur vīta pāra vara kabeļiem un ir izstrādāts, lai saglabātu signāla integritāti ekranētās (STP) vidēs. Tā kompaktā, zema profila formas faktors vienkāršo uzstādīšanu seklās vai vietu ierobežojošās rozetēs un iebūvējamās rozetēs. RJ-45 saskarne ievēro ISO vadu pieslēguma konvencijas, lai nodrošinātu vienkāršu termināciju un savietojamību ar standarta tīkla savienotājkabeļiem. Modulis tiek piegādāts kā viena vienība, ļaujot precīzi kontrolēt daudzumu atsevišķiem projektiem vai pakāpeniskai izvēršanai.

Piemērots

• Augstas veiktspējas lokālajiem tīkliem (10GBASE-T), kam nepieciešama ekranēta kabeļu sistēma
• Zema profila sienas rozetēm un plāniem savienotāju paneļiem
• Biroju, datu centru malas vai telekomunikāciju pieslēgumpunktiem ar ierobežotu dziļumu
• Nelieliem uzstādīšanas projektiem un selektīviem pieslēgvietu uzlabojumiem

Galvenās specifikācijas

• Kategorija: Cat6A (piemērots 10 Gigabitu Ethernet tīklam)
• Ekranējums: STP (ekranēts vītais pāris)
• Savienotāja veids: RJ-45 keystone modulis
• Formas faktors: plāns / zema profila keystone
• Krāsa: sudraba un dzeltena apdare
• Atbilstība: ISO saderīgi keystone izmēri un vadu pieslēgums
• Daudzums iepakojumā: 1 gab.

Kā lietot

Terminējiet moduli, izmantojot saderīgu Cat6A ekranētu kabeli, un ievērojiet moduļa vadu krāsu kodu vai atbilstošo ISO vadu standartu pāru piešķiršanai. Pārliecinieties, ka kabeļa ekrāns ir pareizi terminēts moduļa ekrāna kontaktam, lai uzturētu sistēmas kopējo zemējumu. Pēc terminācijas iespiediet keystone moduli saderīgā iebūvējamā rozetē vai savienotāju paneļa atverē, līdz tas nofiksējas vietā. Pirms nodošanas ekspluatācijā pārbaudiet nepārtrauktību un tīkla veiktspēju ar atbilstošiem kabeļu sertifikācijas vai tīkla testēšanas rīkiem.

Ieteikumi

Lai nodrošinātu labāko veiktspēju, izmantojiet šo Cat6A STP plāno keystone moduli ar ekranētiem savienotājkabeļiem un uzturiet nepārtrauktu zemējumu visā kabeļu kanālā. Izvairieties no pārmērīgiem kabeļu liekuma rādiusiem terminācijas tuvumā un ievērojiet nozares uzstādīšanas praksi Cat6A, lai nodrošinātu uzticamu 10G veiktspēju.
