Keystone Module Wirewin WKS JACK KAT6A STP EA

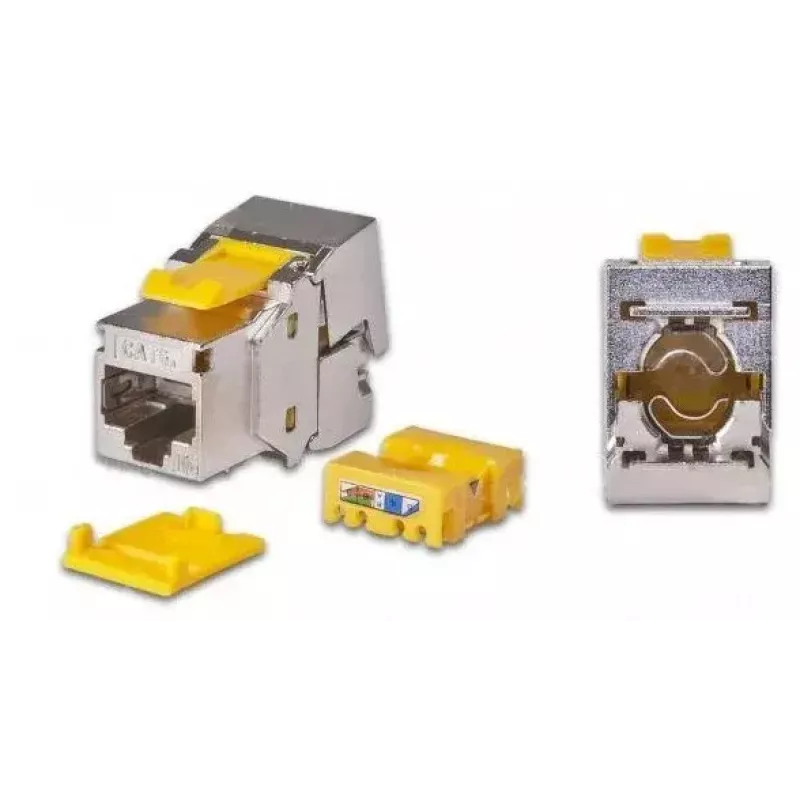

Wirewin WKS JACK KAT6A STP EA ir plakans CAT6A keystone modulis, kas paredzēts ātrdarbīgai datu pārraidei strukturētās kabeļu sistēmās. Tajā ir iekļauts RJ-45 interfeiss, bezinstrumentu terminēšanas metode (nav nepieciešams LSA instruments) un integrēta zemējuma opcija vienas daļas ierīces aizmugurē. Modulis ir testēts un sertificēts atbilstoši ISO/IEC standartiem, tam ir metāliski dzeltena apdare, un tā kompaktie izmēri ir 23,5 mm (P) × 37,5 mm (Dz) × 17,5 mm (A).

Priekšrocības

Modulis nodrošina CAT6A veiktspēju ar STP ekranējumu, kas uzlabo trokšņu slāpēšanu un garantē uzticamus ātrdarbīgus savienojumus. Terminēšana bez instrumentiem vienkāršo uzstādīšanu un samazina specializētu rīku nepieciešamību. Vienas daļas konstrukcija ar aizmugurējo zemējuma iespēju nodrošina kompaktu un izturīgu risinājumu plāksteru paneļiem un virsmas rozetēm, vienlaikus atbilstot ISO/IEC sertifikācijas prasībām.

Piemērots

• Strukturētai kabeļu infrastruktūrai birojos un datu centros
• Plāksteru paneļiem un sienas rozetēm, kam nepieciešami CAT6A STP savienojumi
• Vidēm, kur vajadzīgi sertificēti ISO/IEC veiktspējas un ekranēti RJ-45 porti

Galvenās specifikācijas

• Modelis: WKS JACK KAT6A STP EA
• Standarts: CAT6A, ISO/IEC sertificēts
• Konektors: RJ-45, ekranēts (STP)
• Terminēšana: bez instrumentiem (nav nepieciešams LSA instruments)
• Zemējums: aizmugurējā zemējuma iespēja
• Izmēri: 23,5 × 37,5 × 17,5 mm (P × Dz × A)
• Krāsa: metāliski dzeltena
• Zīmols: plāns wirewin
• MPN: WKS JACK KAT6A STP EA
• EAN: 9120046985329

Kā lietot

Ievietojiet keystone moduli saderīgā keystone atverē plākstera panelī vai sienas rozetē, līdz tas nofiksējas vietā. Sagatavojiet ekranētu vītā pāra kabeli, sakārtojiet pārus atbilstoši moduļa elektroinstalācijas shēmai un terminējiet, izmantojot komplektācijā iekļauto bezinstrumentu mehānismu. Pārliecinieties, ka kabeļa ekrāns ir pievienots moduļa aizmugurējam zemējuma punktam pareizai STP darbībai. Pēc uzstādīšanas pārbaudiet savienojumu un sertifikācijas līmeņa veiktspēju ar atbilstošu tīkla testēšanas aprīkojumu.

Ieteikumi

Lai sasniegtu labākos rezultātus, izmantojiet kopā ar ekranētiem kabeļiem un nodrošiniet, ka šasija vai virsmas rozete nodrošina nepārtrauktu zemējuma ceļu; pārbaudiet uzstādīšanu ar kabeļa testeri, lai apstiprinātu CAT6A veiktspēju un pareizu ekranējuma nepārtrauktību.
