Keystone modulis Alantec MB005-1 plakans nerūsējošā tērauda RJ-45, ligzda, Cat6a, AWG 22/24

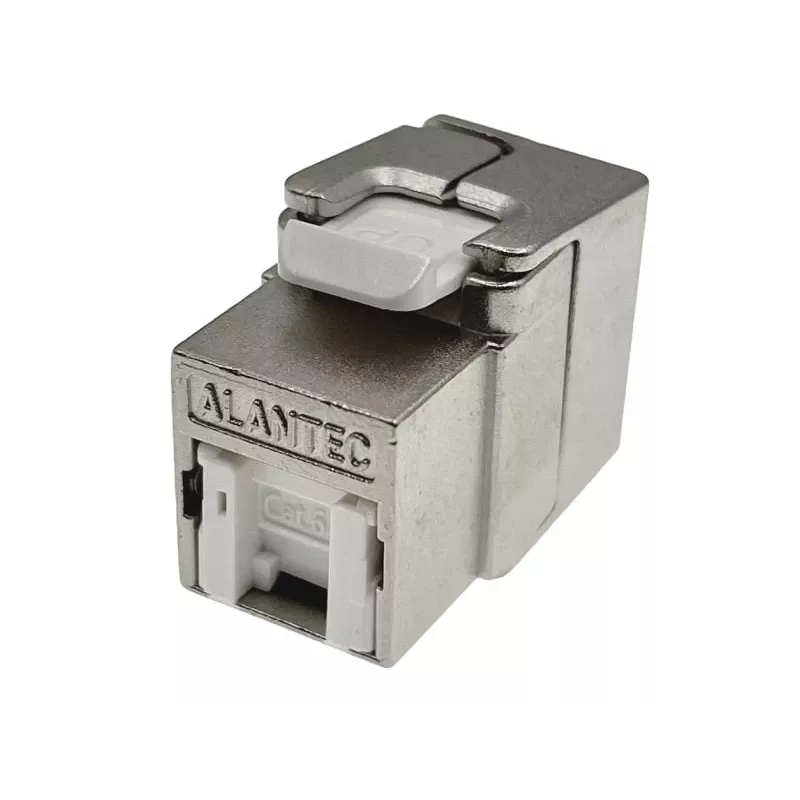

Alantec MB005-1 keystone modulis ir plakans, ekranēts (STP) 6.A kategorijas (10Gb) RJ-45 pārraides modulis, kas izgatavots no nerūsējošā tērauda. Tas paredzēts iekštelpu uzstādīšanai abonentu kontaktligzdās un sadales paneļos datu sakaru tīklos, tostarp vietās, kas pakļautas elektromagnētiskajiem traucējumiem. Pārraides raksturlielumi ir neatkarīgi pārbaudīti INTERTEK (ASV). Modulis atbalsta gan bezinstrumentālo, gan tradicionālo instrumentālo terminēšanu un ir saderīgs ar parastajiem montāžas elementiem, piemēram, dobajiem sadales paneļiem, sienas un grīdas kastēm.

Priekšrocības

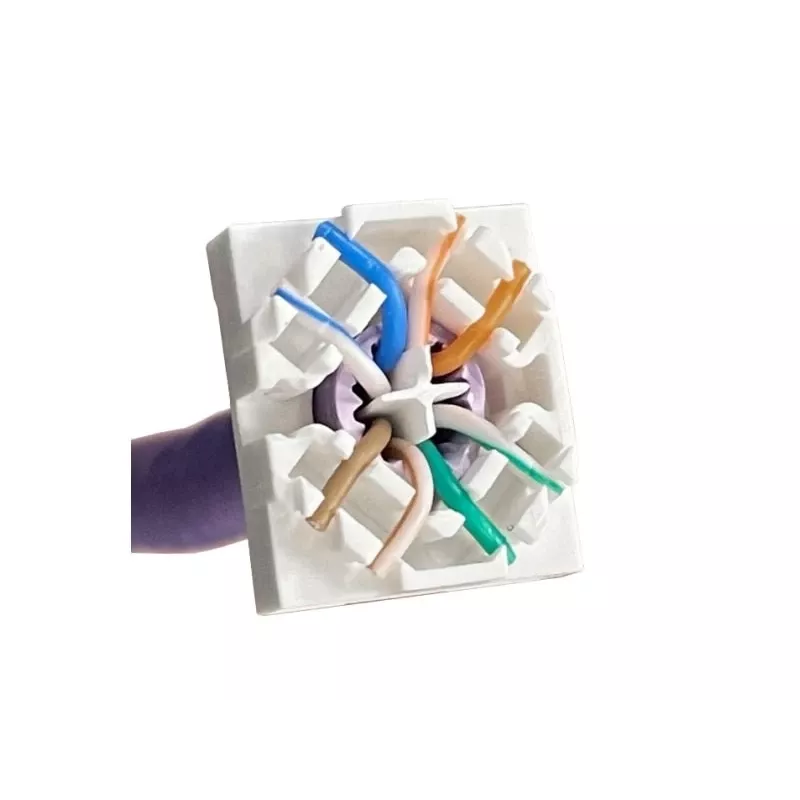

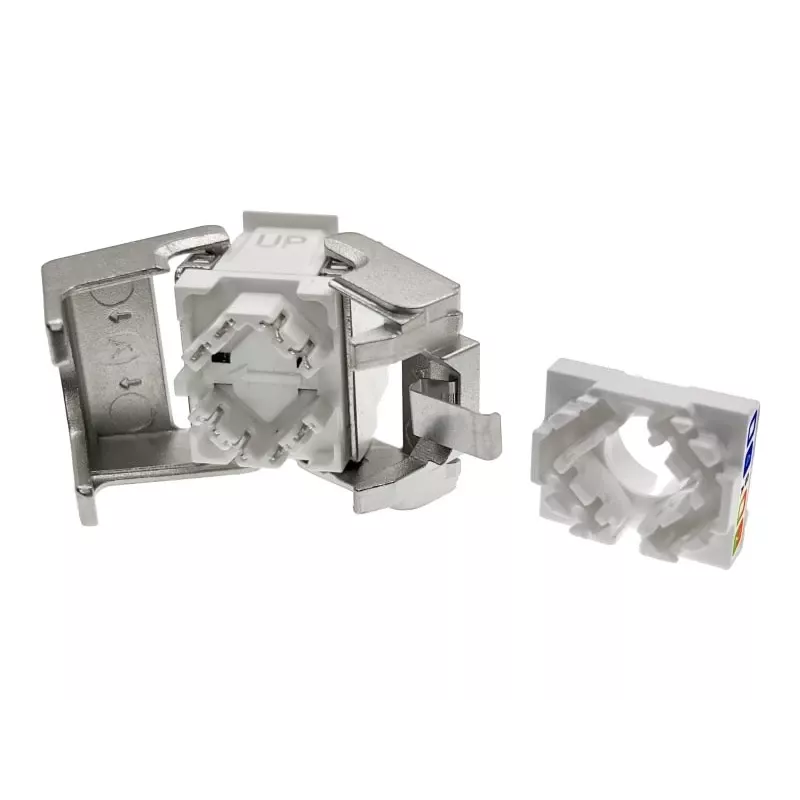

MB005-1 nodrošina augstas veiktspējas 6.A kategorijas pārraidi ar ekranējumu, lai samazinātu EMI ietekmi. Bezinstrumentālā terminēšana aizver moduļa korpusu uz kabeļa vienā kustībā, vienlaikus noblīvējot visus astoņus vadītājus IDC savienotājā un nodrošinot vienmērīgu saspiešanas spēku; iespējama arī terminēšana ar instrumentu. Plakanais nerūsējošā tērauda dizains nodrošina izturīgu konstrukciju un saderību ar standarta keystone atverēm. Īpašs mehāniskais dizains aizsargā moduli no deformācijas, ievietojot RJ11/RJ12 spraudņus, un integrēts ievelkams putekļu vāciņš aizsargā RJ-45 kontaktu zonu. Iekšējais vadu organizētājs romba formā samazina vadītāju atvīšanos, uzlabojot pārraides parametrus.

Piemērots

• Iekštelpu abonentu kontaktligzdām un sienas plāksnēm
• Sadales paneļiem un sadales laukiem datu centros vai telekomunikāciju telpās
• Instalācijām vidē ar potenciāliem elektromagnētiskajiem traucējumiem (EMI)
• Ātrām instalācijām, kur bezinstrumentālā terminēšana paātrina darbu

Galvenās specifikācijas

• Standarts: 6.A kategorija (10Gb)
• Ekranējums: STP (ekranēts)
• Savienotājs: RJ-45 keystone
• Materiāls / Krāsa: Nerūsējošais tērauds
• Terminēšana: Bezinstrumentālā IDC terminēšana; atbalsta arī instrumentālo terminēšanu
• Testējis: INTERTEK (ASV)
• Izmēri (P×D×A): 16,4 mm × 28,7 mm × 22,5 mm
• Iepakojuma daudzums: 1 gab.
• MPN: MB005-1
• EAN: 5904204402194

Lietošana

Bezinstrumentālai terminēšanai noņemiet kabeļa apvalku saskaņā ar standarta praksi, ievietojiet kabeli keystone modulī un vienā kustībā aizveriet moduļa korpusu, līdz tas nofiksējas; IDC kontakti vienlaikus terminēs visus astoņus vadītājus. Ja vēlaties, izmantojiet saderīgu terminēšanas instrumentu, lai veiktu instrumentālo IDC terminēšanu saskaņā ar instrumenta ražotāja norādījumiem. Uzstādiet samontēto moduli keystone saderīgā atverē sadales panelī, sienas plāksnē vai grīdas kastē, izmantojot standarta stiprinājumus. Pēc uzstādīšanas ievelciet putekļu vāciņu un ievietojiet RJ-45 spraudni pēc vajadzības.

Ieteikumi

Modulis ir paredzēts iekštelpu lietošanai strukturētās kabeļu sistēmās, un tas jāuzstāda saskaņā ar piemērojamajiem kabeļu standartiem (TIA/EIA vai ISO/IEC) un vietējiem noteikumiem. Lai saglabātu 6.A kategorijas veiktspēju, vidēs, kas pakļautas EMI, izmantojiet ekranētu kabeļu sistēmu un pareizu zemējumu.
