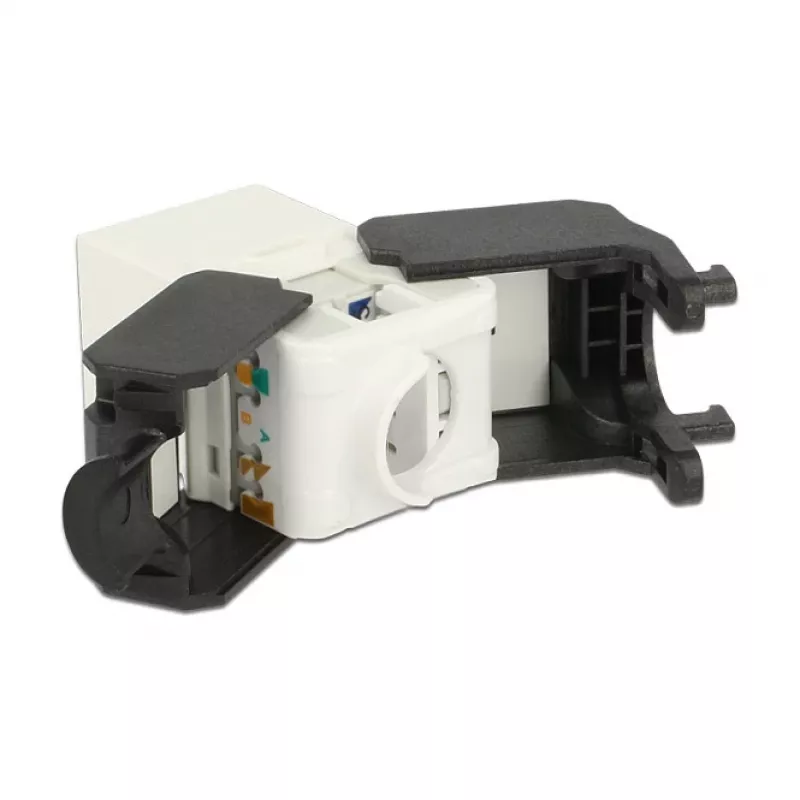

Keystone modulis DELOCK 86266, RJ-45 uz LSA, melns/balts, 16×37,8×22,5 mm

DELOCK 86266 keystone modulis nodrošina RJ-45 uz LSA savienojumu kompaktā korpusā (16 mm platums, 37,8 mm dziļums, 22,5 mm augstums). Pieejams melnā un baltā apdarē, šis modulis apvieno standarta RJ-45 ligzdu ar LSA stila termināciju, kas piemērota strukturētām kabeļu sistēmām, ielāpu paneļiem, sejas plāksnēm un virsmas montāžas kārbām. Moduļa standartizētie keystone izmēri ļauj viegli iespraust to keystone rāmjos un paneļos, nodrošinot vienkāršas Ethernet terminācijas vītā pāra kabeļiem.

Priekšrocības

Keystone modulis piedāvā kompaktu un standartizētu risinājumu vītā pāra kabeļa pārveidošanai par RJ-45 interfeisu, saglabājot profesionālu LSA terminācijas praksi. Tā iespraužamā keystone forma nodrošina savietojamību ar izplatītākajiem keystone paneļiem un sejas plāksnēm, vienkāršojot uzstādīšanu un samazinot nepieciešamo instrumentu skaitu. Divas krāsu opcijas — melna un balta — atvieglo konsekventu vizuālo organizāciju instalācijās un ļauj vieglāk saskaņot ar esošajiem paneļiem vai sejas plāksnēm.

Piemērots

• Strukturētu kabeļu instalācijām birojos un serveru telpās
• Ielāpu paneļiem un keystone sienas plāksnēm
• Virsmas montāžas kārbām un maziem korpusiem
• Ethernet terminācijām vītā pāra (UTP/STP) kabeļiem

Galvenās specifikācijas

• Savienotājs: RJ-45 ligzda uz LSA termināciju
• Korpusa izmēri: 16 × 37,8 × 22,5 mm (P × D × A)
• Montāžas veids: standarta keystone iespraužams
• Krāsu opcijas: melna un balta
• Pielietojums: vītā pāra kabeļa uz RJ-45 Ethernet terminācijām

Kā lietot

Sagatavojiet vītā pāra kabeli, noņemot ārējo apvalku atbilstošā garumā, un sakārtojiet atsevišķos vadus atbilstoši izvēlētajam vadu standartam. Terminējiet vadus moduļa LSA kontaktos, izmantojot piemērotu iespiešanas vai LSA instrumentu, pārliecinoties, ka katrs vads ir pilnībā iesēdināts. Iespraudiet keystone moduli saderīgā keystone atverē ielāpu panelī, sejas plāksnē vai virsmas montāžas kārbā, līdz tas nofiksējas vietā. Iespraudiet RJ-45 savienotāju no tīkla ierīces vai komutācijas kabeļa priekšējā ligzdā, lai pabeigtu Ethernet savienojumu.

Ieteikumi

Lai iegūtu uzticamus rezultātus, izmantojiet piemērotus LSA/iespiešanas instrumentus un pārbaudiet vadu savienojumus ar kabeļu testeri pēc terminācijas. Izvēlieties moduļa krāsu, kas saskan vai kontrastē ar jūsu paneli, lai atvieglotu identifikāciju, un izvairieties no pārmērīgas mehāniskās slodzes uz moduli uzstādīšanas laikā.
