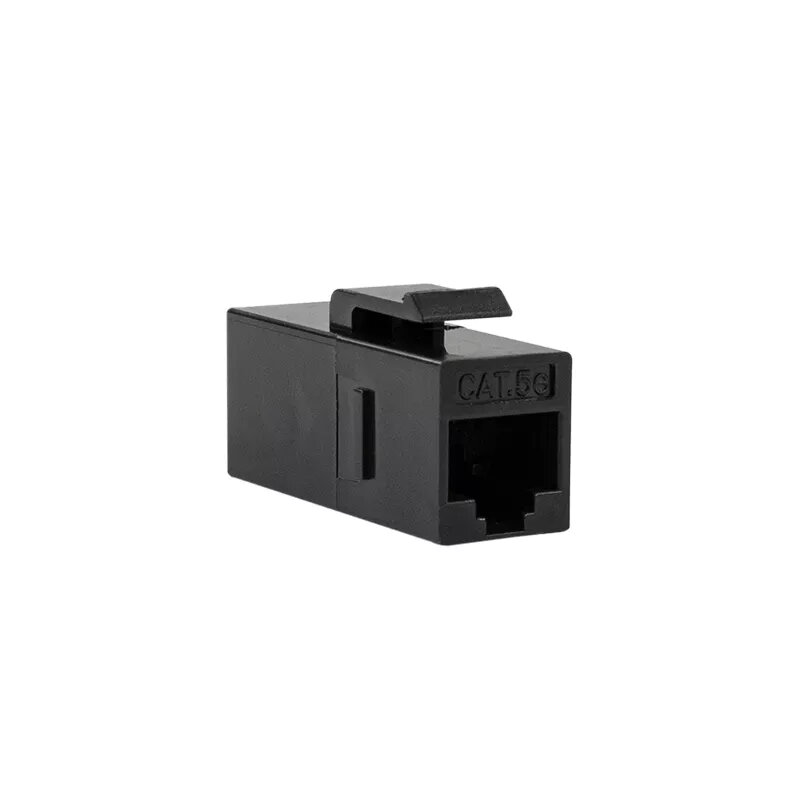

Keystone modulis LogiLink NK4030

LogiLink NK4030 ir plakans melns keystone modulis ar RJ-45 ligzdas tipa caurlaides savienotāju, kas paredzēts Cat.5e UTP tīkliem. Tā kompaktie izmēri (14,5 mm platums, 32,7 mm dziļums, 22 mm augstums) padara to piemērotu iespraužamai montāžai keystone paneļos un virsmas montāžas kārbās, nodrošinot vienkāršu rindas savienošanas risinājumu horizontālajai un pārslēgšanas kabeļu sistēmai. Modulis tiek pārdots pa vienam un piedāvā glītu, vietu taupošu savienojuma punktu tīkla instalācijām.

Priekšrocības

Plakanais keystone dizains nodrošina saderību ar standarta keystone pieslēgvietām un tukšajiem paneļiem, vienlaikus saglabājot zema profila izskatu. RJ-45 ligzda-ligzdai caurlaides savienojums vienkāršo kabeļu maršrutēšanu un ļauj ātri savienot divus Ethernet kabeļus bez nepieciešamības pēc sienas rozetes vai papildu terminēšanas. Izstrādāts bezinstrumentu iespraužamai uzstādīšanai, modulis atbalsta vieglu ievietošanu un nomaiņu speciālos keystone paneļos vai virsmas montāžas kārbās.

Piemērots

• Cat.5e UTP Ethernet līniju pagarināšanai, kur nepieciešams kompakts rindas savienotājs
• Konsolidācijas punktu izveidei plāksteru paneļos vai sienas instalāciju mezglos
• Ātriem pagaidu savienojumiem testēšanas vai traucējummeklēšanas vajadzībām tīkla kabeļiem
• Uzstādīšanai tukšajos keystone paneļos un LogiLink virsmas montāžas kārbās

Galvenās specifikācijas

• Savienotāja veids: RJ-45 ligzda uz RJ-45 ligzdu (caurlaide)
• Kabeļa kategorijas saderība: Cat.5e UTP
• Montāža: iespraužams keystone modulis keystone paneļiem un virsmas montāžas kārbām
• Krāsa: melna
• Izmēri: 14,5 mm (P) × 32,7 mm (D) × 22 mm (A)
• Iepakojums: viena vienība

Lietošana

Ievietojiet LogiLink NK4030 saderīgā keystone atverē, izlīdzinot moduli ar paneļa vai virsmas kārbas slotu un spiežot, līdz tas nofiksējas vietā. Pievienojiet vienu RJ-45 kabeli katrā caurlaides savienotāja pusē, lai izveidotu nepārtrauktu Ethernet savienojumu. Lai izņemtu, nospiediet moduļa fiksācijas izciļņus un uzmanīgi izvelciet to no montāžas atveres. Pēc uzstādīšanas pārliecinieties, ka kabeļi ir pareizi ievietoti, un pārbaudiet saites statusu pievienotajās ierīcēs.

Ieteikumi

Izmantojiet moduli ar Cat.5e UTP kabeļiem, lai saglabātu noteikto veiktspēju; izvairieties no pārmērīgas locīšanas vai slodzes uz kabeļiem savienojuma vietā. Uzstādiet saderīgos keystone paneļos vai LogiLink virsmas montāžas kārbās drošai montāžai un lai novērstu nejaušu atvienošanu. Pastāvīgām instalācijām vai augstākām joslas platuma prasībām apsveriet sertificētu plāksteru paneļu vai augstākas kategorijas komponentu izmantošanu.
