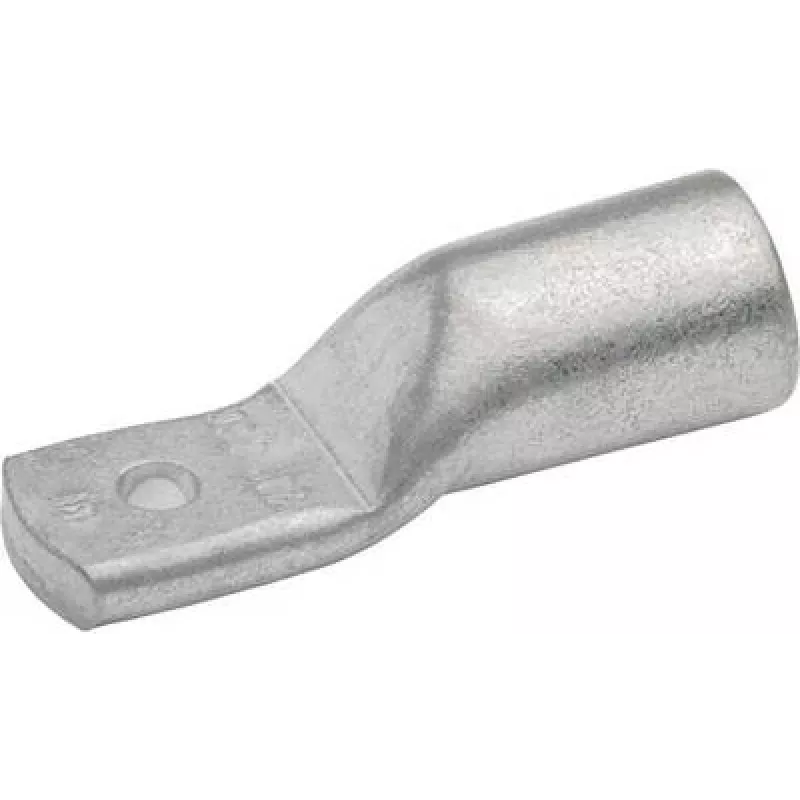

Klauke 7SG10 cauruļveida kabeļa uzgalis 70 mm² M10 (7SG10)

Rūpnieciskajās sadalnēs un vadības skapju montāžā ir būtiski nodrošināt drošu un izturīgu savienojumu 70 mm² vara vadiem. Klauke 7SG10 cauruļveida kabeļa uzgalis ar M10 skrūves atveri ir konstruēts tieši šim uzdevumam. Izgatavots no elektrolītiskā vara un pārklāts ar alvu, lai nodrošinātu izcilu pretkorozijas aizsardzību, tas nodrošina uzticamu presēšanas savienojumu, kas iztur prasīgas vides.

Galvenās specifikācijas

• Kabeļa šķērsgriezums: 70 mm²
• Skrūves atveres diametrs: M10 (10 mm)
• Materiāls: Elektrolītiskais varš (E-Cu)
• Virsmas apstrāde: Alvots
• Savienojuma metode: Presēšana
• Atbilstība standartam: DIN 46235
• Vadu saderība: Varš, savīti (smalki savīti un daudzsvīti)
• Uzmavas dizains: Standarta, cauruļveida
• Pārbaudes atvere: Jā
• Darba temperatūra: -50°C līdz +150°C
• Maksimālais spriegums: 1000 V (AC/DC)
• Kopējais garums: 55 mm
• Plaukstas platums: 22 mm
• Uzmavas ārējais diametrs: 14,5 mm
• Uzmavas iekšējais diametrs: 11,5 mm
• Plaukstas biezums: 3,5 mm

Kāpēc izvēlēties

7SG10 apvieno augstu vadītspēju ar izcilu pretkorozijas aizsardzību, pateicoties alvas pārklājumam. Cauruļveida uzmavas dizains nodrošina vienmērīgu presējumu ar zemu kontakta pretestību un augstu mehānisko izturību. Pārbaudes atvere ļauj vizuāli pārbaudīt pareizu vadītāja ievietošanu, samazinot uzstādīšanas kļūdas. Atbilstība DIN 46235 garantē izmēru precizitāti un darbības uzticamību.

Ideāli lietošanas gadījumi

• Rūpnieciskās elektroinstalācijas
• Sadalņu un vadības paneļu elektroinstalācija
• Mašīnu un iekārtu savienojumi
• Enerģijas sadales sistēmas

Noderīgi zināt

Lai iegūtu optimālus rezultātus, izmantojiet piemērotu presēšanas instrumentu, kas paredzēts 70 mm² vara uzgaļiem. Uzgalis ir piemērots smalki savītiem un daudzsvītiem vara vadītājiem. Plašais darba temperatūras diapazons padara to piemērotu gan iekštelpu, gan āra lietojumiem, ja tiek ņemta vērā atbilstoša vides aizsardzība.
