Koaksiālā savienojums BNC Microconnect BNC58M Hroms 7 g

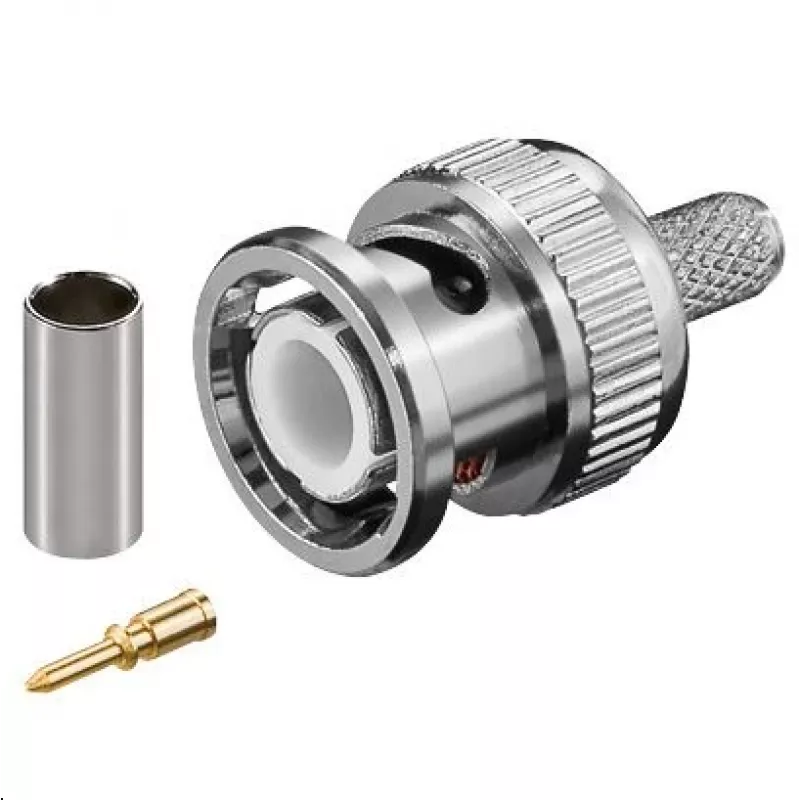

MicroConnect BNC58M ir BNC spailes spraudnis, kas paredzēts RG58 koaksiālajam kabelim. Tam ir hroma apdare un zelta pārklājuma centrālais kontakts uzticamam signāla kontaktam. Kompakts un viegls, sver aptuveni 7 g, šis savienojums ir paredzēts koaksiālo kabeļu termiņēšanai un savienošanai audio, video un RF lietojumos.

Priekšrocības

BNC58M piedāvā standarta BNC saskarni, kas ir saderīga ar RG58 kabeli un saistīto aprīkojumu. Tā hroma pārklājums nodrošina izturību pret koroziju, savukārt zelta kontakts uzlabo vadītspēju un ilgtermiņa kontakta veiktspēju. Savienojuma mazais izmērs un nelielais svars padara to ērtu instalācijām, kur vietas ir ierobežots.

Piemērots

• RG58 koaksiālā kabeļa termiņēšanai
• Audio un video signāla savienojumiem
• RF testa aprīkojumam un laboratorijas iestatījumiem
• Raidīšanas un CCTV instalācijām, izmantojot RG58

Galvenās specifikācijas

• Tips: BNC spailes spraudnis
• Saderīgais kabelis: RG58
• Apdare: Hroms
• Centrālais kontakts: Ar zelta pārklājumu
• Svars: 7 g (aptuveni)
• Ražotājs: MicroConnect
• MPN: BNC58M
• EAN: 5711045232756

Kā lietot

Sagatavojiet RG58 kabeli, noņemot ārējo apvalku, pinumu un dielektriķi atbilstoši savienojuma ražotāja ieteiktajiem izmēriem. Ievietojiet kabeli BNC58M tā, lai centrālais vadītājs ievietotos zelta kontaktā un pinums saskartos ar savienojuma korpusu. Nospiediet savienojumu, izmantojot atbilstošu spailes matricu šim BNC spailes spraudnim. Pēc montāžas pārbaudiet mehānisko stabilitāti un elektrisko nepārtrauktību.

Ieteikumi

Izmantojiet kalibrētu spailes instrumentu, kas ir piemērots BNC spailes spraudņiem, un pārbaudiet, vai kabeļa sagatavošana atbilst savienojuma nepieciešamajiem noņemšanas garumiem. Izvairieties no pārmērīga spēka spailēšanas laikā, lai novērstu centrālā kontakta bojājumus un nodrošinātu pareizu signāla pārraidi.
