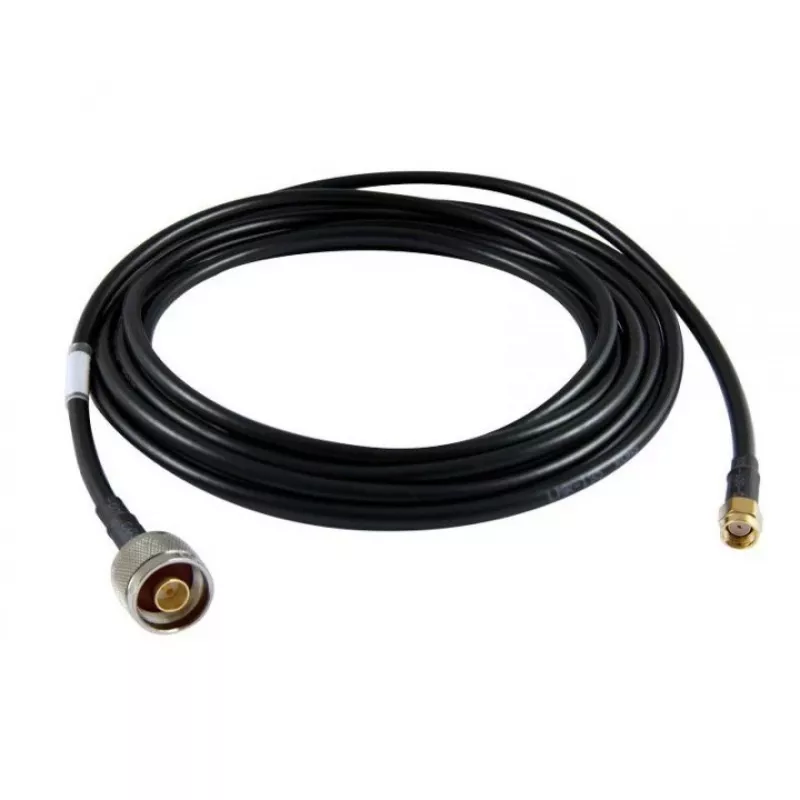

Koaksiālais kabelis ALLNET ANT-CAB-LMR195-SMAM-NM-1000 10 m SMA vīrišķais N-veida vīrišķais

ALLNET ANT-CAB-LMR195-SMAM-NM-1000 ir 10 m koaksiālais kabelis ar SMA vīrišķo un N-veida vīrišķo savienotāju, kas paredzēts uzticamai RF signāla pārraidei. Izgatavots, lai nodrošinātu nemainīgu pretestību un zemus ievades zudumus plašā radiofrekvenču diapazonā, šis kabelis ir piemērots antenu, radio moduļu, maršrutētāju un citu RF iekārtu savienošanai, kurām nepieciešama izturīga, elastīga starpsavienošana īsos vai vidējos attālumos.

Priekšrocības

Šim koaksiālajam kabelim ir zema vājinājuma pakāpe un stabila raksturīgā pretestība, kas samazina signāla atstarošanos un jaudas zudumus. SMA vīrišķā un N-veida vīrišķā savienotāja kombinācija nodrošina saderību starp kompaktajām RF ierīcēm un lielākām antenu sistēmām. Kabeļa elastīgā ārējā apvalka un cietā ekrāna konstrukcija nodrošina mehānisku izturību un aizsardzību pret elektromagnētiskiem traucējumiem, vienlaikus saglabājot vieglu maršrutēšanu un uzstādīšanu.

Piemērots

• Āra vai iekštelpu antenu savienošanai ar maršrutētājiem, modemiem vai bāzes stacijām
• Laboratoriju un testēšanas iekārtām, kur nepieciešami SMA uz N-veida savienojumi
• Bezvadu sakaru saitēm, retranslatoriem un signāla pastiprinātājiem
• Pagaidu vai pastāvīgām instalācijām RF prototipu izstrādē un izpētē

Galvenās specifikācijas

• Kabeļa tips: LMR195 stila koaksiālais
• Garums: 10 m
• Savienotāji: SMA vīrišķais uz N-veida vīrišķais
• Pretestība: 50 Ω raksturīgā pretestība
• Konstrukcija: pītais ekrāns ar elastīgu ārējo apvalku
• Tipiskais lietojums: RF signāla pārraide VHF/UHF un mobilo sakaru frekvenču diapazoniem

Kā lietot

Pirms kabeļa pievienošanas pārliecinieties, vai abas ierīces ir izslēgtas, lai izvairītos no nejaušiem bojājumiem. Saskaņojiet SMA vīrišķo savienotāju ar SMA sievišķo pieslēgvietu un uzmanīgi pieskrūvējiet līdz pirkstu pievilkšanai; nepārcentieties. Pievienojiet N-veida vīrišķo savienotāju atbilstošajai N-veida sievišķajai pieslēgvietai un pievelciet ar piemērotu griezes momenta instrumentu vai ar roku atkarībā no uzstādīšanas vides. Izvietojiet kabeli, izvairoties no asiem līkumiem, samezglojumiem un mehāniska sprieguma; nostipriniet ar kabeļu saitēm vai skavām pēc nepieciešamības. Pārbaudiet savienotāju bojājumus un pārliecinieties par drošu, bez korozijas kontaktu āra instalācijās.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, kabeļu garumam jābūt pēc iespējas īsākam un izvairieties no ciešas paralēlas vadīšanas ar strāvas vadiem. Āra vai atklātā vidē izmantojiet pienācīgu aizsardzību pret laikapstākļiem savienotāju vietās un apsveriet papildu stiepes slodzes samazināšanu. Nomainiet kabeli, ja ekrāns vai apvalks ir redzami nodilis vai ja rodas signāla pasliktināšanās.
