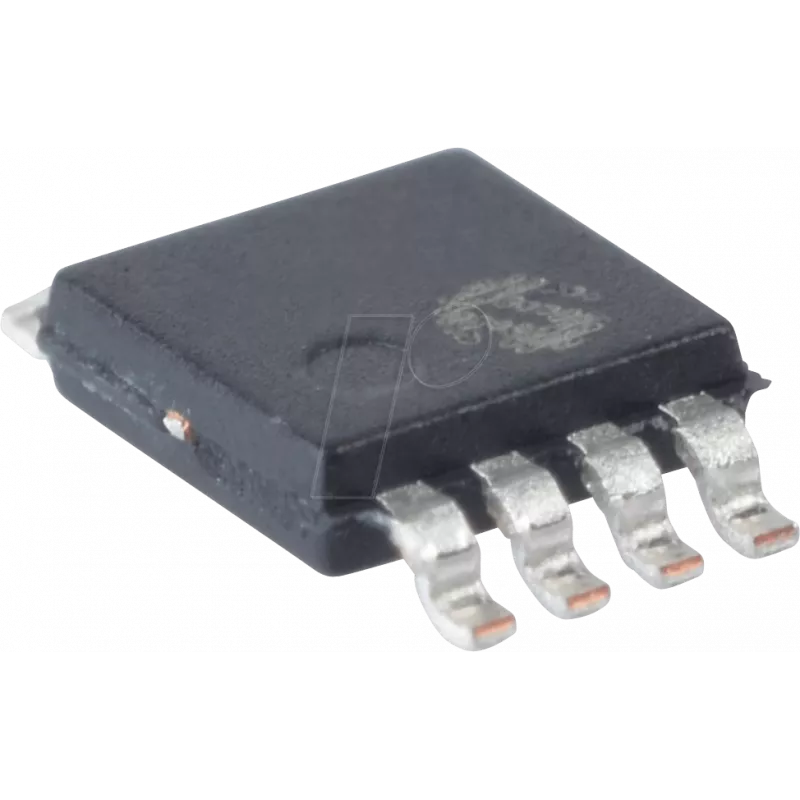

Instrumentācijas operacionālais pastiprinātājs Texas Instruments INA118U — Precīzijas instrumentācijas pastiprinātājs SOIC-8 korpusā

Texas Instruments INA118U ir instrumentācijas operacionālais pastiprinātājs, kas piegādāts SOIC-8 virsmas montāžas korpusā, izstrādāts precīzai diferenciālo signālu pastiprināšanai. Ierīce paredzēta precīzai sensoru signālu kondicionēšanai un datu ieguves priekšējiem posmiem, kur nepieciešams stabils pastiprinājums un augsta kopējā režīma slāpēšana. Tās korpuss un funkcionalitāte padara to piemērotu integrēšanai kompaktās iespiedplašu platēs, ko izmanto medicīnas instrumentos, rūpnieciskās mērīšanas sistēmās un citos lietojumos, kuros nepieciešama zema līmeņa signālu pastiprināšana.

Priekšrocības

INA118U nodrošina augstu kopējā režīma slāpēšanu un stabilu pastiprinājuma uzvedību zema līmeņa diferenciāliem signāliem, samazinot mērījumu kļūdas vidē ar mainīgu kopējā režīma spriegumu. SOIC-8 virsmas montāžas korpuss nodrošina vienkāršu PCB montāžu un vietu taupošus dizainus. Kā specializēts instrumentācijas pastiprinātājs tas vienkāršo priekšējo shēmtehniku, apvienojot diferenciālo ieeju apstrādi un pastiprinājuma iestatīšanu vienā komponentē.

Piemērots

• Sensoru signālu kondicionēšana (tenzometri, termopāri, tiltveida sensori)
• Datu ieguves priekšējie posmi un precīzijas mērīšanas shēmas
• Medicīnas instrumenti un pacientu uzraudzības priekšējie posmi
• Rūpnieciskās mērīšanas sistēmas un procesa vadības saskarnes

Galvenās specifikācijas

• Instrumentācijas pastiprinātāja topoloģija ar diferenciālām ieejām
• SOIC-8 virsmas montāžas korpuss PCB montāžas lietojumiem
• Izstrādāts precīzai zema līmeņa signālu pastiprināšanai ar stabilu pastiprinājumu
• Augsta kopējā režīma slāpēšana, lai minimizētu kopējā režīma spriegumu traucējumus

Lietošana

Novietojiet INA118U uz PCB saskaņā ar SOIC-8 nospiedumu un ievērojiet ieteicamās izkārtojuma prakses analogajiem priekšējiem posmiem, tostarp īsas ieejas trases un atbilstoša barošanas sliežu atsaiste. Konfigurējiet pastiprinājumu, izmantojot ārējo rezistoru, kā norādīts ierīces dokumentācijā, lai iestatītu nepieciešamo diferenciālā ieejas pastiprinājumu. Pievienojiet diferenciālos signālu avotus pastiprinātāja ieejām un novadiet pastiprināto izeju uz sekojošiem ADC vai apstrādes posmiem. Ievērojiet ražotāja norādītos barošanas sprieguma un ieejas kopējā režīma diapazonus, lai nodrošinātu pareizu darbību.

Ieteikumi

Optimālai veiktspējai izmantojiet atbilstošu barošanas avota atsaisti ierīces tuvumā, uzturiet simetrisku maršrutēšanu diferenciālajām ieejām un ievērojiet ražotāja lietošanas piezīmes par zemējumu un izkārtojumu, lai saglabātu augstu kopējā režīma slāpēšanu un mērījumu precizitāti.
