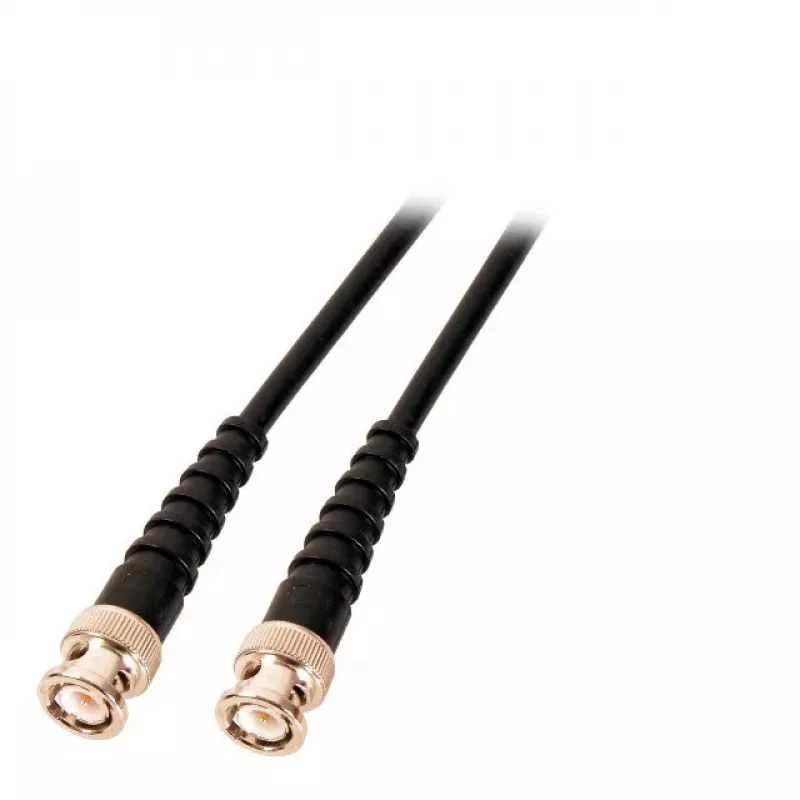

Koaksiālais kabelis EFB Elektronik K8300.10 RG58 10 m ar BNC–BNC savienotājiem, melns

EFB Elektronik K8300.10 ir rūpnieciski samontēts 10 m koaksiālais kabelis, kura pamatā ir RG58 konstrukcija, ar BNC spraudņiem abos galos. Paredzēts video, radiofrekvenču un vispārīgai signālu pārraidei, šis melnais kabelis nodrošina standarta 50 Ω savienojumu, kas piemērots iekārtām un testēšanas konfigurācijām, kurām nepieciešamas BNC saskarnes un RG58 pretestība. Viengabala montāža novērš nepieciešamību uzstādīt savienotājus uz vietas un nodrošina lietošanai gatavu saiti starp ierīcēm laboratorijās, apraides plauktos vai mērījumu stendos.

Priekšrocības

Kabelis nodrošina nemainīgu 50 Ω pretestību un stabilus pārraides raksturlielumus visā RG58 frekvenču diapazonā. BNC spraudņi abos galos garantē drošus, pagriežamus savienojumus, kas ir plaši saderīgi ar osciloskopiem, signālu ģeneratoriem, maršrutētājiem un video iekārtām. 10 m garums līdzsvaro sasniedzamību un signāla integritāti daudzos uzstādīšanas un testēšanas scenārijos, savukārt rūpnīcā terminētā montāža samazina uzstādīšanas laiku un potenciālos savienotāju defektus.

Piemērots

• RF signālu ģeneratoru savienošanai ar mērinstrumentiem
• Video un kompozītu video savienojumiem uzraudzības sistēmās
• Laboratorijas testēšanas konfigurācijām un prototipu stendiem
• Pagaidu vai daļēji pastāvīgām instalācijām, kurās norādīts RG58

Galvenās specifikācijas

• Kabeļa veids: RG58 koaksiālais
• Raksturpretestība: 50 Ω
• Garums: 10 m
• Savienotāja veids: BNC spraudnis pret BNC spraudni (rūpnīcā uzstādīts)
• Krāsa: melna
• Konstrukcija: viengabala rūpnieciski samontēts kabelis signālu pārraidei

Kā lietot

Pievienojiet katru BNC spraudni attiecīgajai BNC ligzdai uz savienojamajām ierīcēm. Pārliecinieties, ka savienotāji ir pilnībā uzstumti uz savienotājligzdas un viegli pagrieziet, līdz bajonets nofiksējas, lai nodrošinātu mehānisko un elektrisko kontaktu. Izvairieties no pārmērīgas locīšanas savienotāju mezglu tuvumā un novietojiet kabeli tā, lai novērstu asus līkumus vai samezglojumus, kas varētu pasliktināt signāla veiktspēju. Veicot mērījumus, saglabājiet pēc iespējas īsākus kabeļa posmus un izvairieties no novietošanas blakus lielas jaudas elektrotīkla vai trokšņainām signālu līnijām.

Ieteikumi

Lai iegūtu labākos rezultātus, izmantojiet kabeli RG58 ieteicamajā frekvenču diapazonā un saglabājiet maigus liekuma rādiusus, lai saglabātu pretestības raksturlielumus. Periodiski pārbaudiet, vai savienotāji ir cieši pieguļoši un vai nav korozijas vai nodiluma pazīmju; nomainiet kabeli, ja ir bojāts ārējais ekranējums vai savienotāja integritāte.
