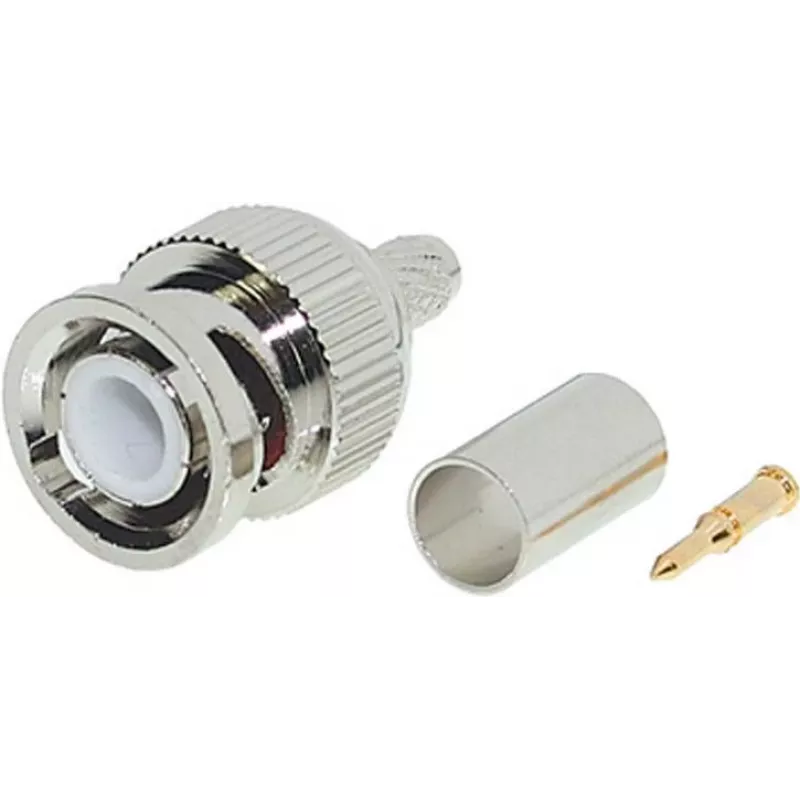

Koaksiālais savienotājs BNC ShiverPeaks BS98800-1

ShiverPeaks BS98800-1 ir BNC koaksiālais savienotājs, kas paredzēts uzticamai signāla pārraidei ar RG58 U kabeļiem. Tam ir standartizēts bajonetes savienojums un metāla konstrukcija, kas atbalsta stabilu elektrisko kontaktu un nemainīgu pretestību. Šis savienotājs ir piemērots lietošanai, kur nepieciešamas uzticamas RF, video vai datu saites un kur nepieciešama nozarē standarta BNC saskarne.

Priekšrocības

Savienotājs nodrošina drošu bajonetes bloķēšanas mehānismu, kas novērš nejaušu atvienošanu, vienlaikus saglabājot ātru pievienošanas/atvienošanas spēju. Tā metāla korpuss un precīzi apstrādātie kontakti veicina zemu signāla zudumu un labu izturību atkārtotas lietošanas gadījumā. Savietojamība ar RG 58 U kabeli nodrošina paredzamu pretestības saskaņošanu un konsekventu veiktspēju tipiskās telekomunikāciju un apraides konfigurācijās.

Piemērots

• RF un video signālu savienojumiem
• Laboratorijas testa iekārtām un osciloskopiem
• Apraides un CCTV instalācijām
• Datu saitēm un mazjaudas antenu padevēm

Galvenās specifikācijas

• Savienotāja tips: BNC (bajonetes savienojums)
• Kabeļa savietojamība: RG 58 U
• Materiāls: metāla korpuss ar precīzu centra kontaktu
• Pretestība: piemērota 50–75 Ω sistēmām, ja izmanto ar saskaņotu kabeli
• Lietošana: paredzēts RF, video un mazjaudas signālu pārraidei

Kā lietot

Noņemiet RG 58 U kabeļa izolāciju saskaņā ar savienotāja ražotāja ieteiktajiem izmēriem, ievietojiet sagatavoto kabeli savienotāja korpusā un nostipriniet centra vadītāju un ekrānu, kā norādīts savienotāja stilam. Ieslēdziet BNC, ievietojot vīrišķo bajoneti sievišķajā ligzdā un griežot, līdz savienotājs nofiksējas; pārliecinieties, ka tas ir cieši iesēdināts, lai uzturētu pareizu kontaktu un pretestību. Vizuāli pārbaudiet samontēto savienojumu un, ja nepieciešams, pārbaudiet nepārtrauktību un signāla integritāti ar atbilstošu testa aprīkojumu.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, izmantojiet savienotāju ar zināma stāvokļa RG 58 U kabeli un uzturiet tīras kontaktu virsmas. Izvairieties no pārmērīgas locīšanas vai slodzes kabeļa un savienotāja savienojuma vietā un periodiski pārbaudiet, vai intensīvas lietošanas instalācijās nav korozijas vai mehāniska nodiluma.
