Koaksiālais savienotājs F-tipa ShiverPeaks BS85004-10

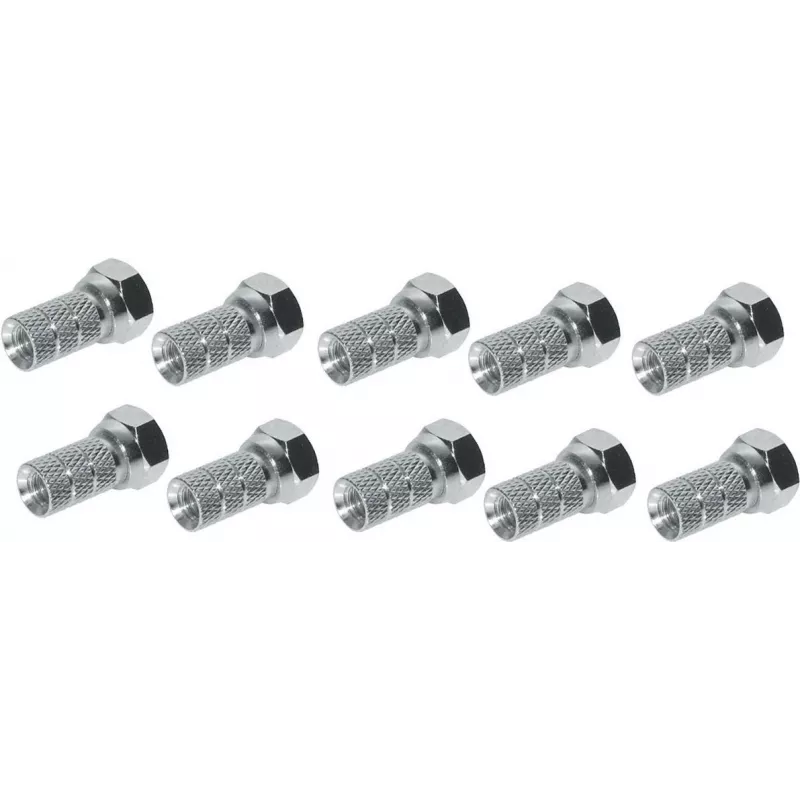

ShiverPeaks BS85004-10 ir 10 F-tipa koaksiālo savienotāju komplekts uzticamu vīrišķo savienojumu izveidei uz koaksiālajiem kabeļiem. Katram savienotājam ir 5,2 mm ārējais diametrs, un tas ir paredzēts standarta TV un satelīta kabeļu instalācijām. Komplekts ir piemērots instalācijām, kur nepieciešama droša, maza zuduma signāla pārraide, un atbalsta gan profesionālu montāžu, gan pašrocīgus remontus vai uzlabojumus.

Priekšrocības

Šie F-tipa savienotāji ir izstrādāti, lai nodrošinātu stabilu elektrisko kontaktu un konsekventu pretestības saskaņošanu, samazinot signāla atstarošanu. Tā kā tie tiek piegādāti 10 gabalu iepakojumā, tie ļauj veikt vairākas terminācijas vienam darbam vai izmantot tos kā rezerves daļas apkopei. Vīrišķā konstrukcija un standarta diametrs nodrošina vienkāršu uzstādīšanu uz izplatītākajiem koaksiālajiem kabeļiem, ko izmanto televīzijas un satelīta signāla izplatīšanai.

Piemērots

• TV antenas kabeļa terminācijām
• Satelītantena kabeļa savienojumiem
• Uztvērēja un RF ierīču savienojumiem
• Mājas AV un sadales pastiprinātājiem
• Bojātu koaksiālo savienotāju remontam un nomaiņai

Galvenās specifikācijas

• Savienotāja tips: F-tipa, vīrišķais
• Daudzums iepakojumā: 10 gabali
• Ārējais diametrs: 5,2 mm
• Kontaktu izvietojums: viens centrālais kontakts ar vītņotu ārējo korpusu
• Tipisks pielietojums: TV un satelīta RF signāla pārraide

Lietošanas instrukcija

Sagatavojiet koaksiālo kabeli, noņemot ārējo apvalku, pinumu un dielektriķi līdz savienotāja tipam atbilstošam garumam. Uzbīdiet savienotāju uz sagatavotā kabeļa, pārliecinoties, ka centrālais vadītājs ieiet centrālā kontakta zonā un pinums cieši saskaras ar savienotāja korpusu. Pievelciet vītņoto korpusu ar roku un, ja nepieciešams, pabeidziet ar piemērotu uzgriežņu atslēgu, lai nodrošinātu mehānisku stabilitāti un labu elektrisko kontaktu. Atkārtojiet šo procesu katram kabeļa galam, kam nepieciešama terminācija.

Ieteikumi

Izmantojiet savienotājus, kas atbilst kabeļa izmēriem, un ievērojiet standarta kabeļa sagatavošanas procedūras, lai saglabātu signāla integritāti. Nepievelciet pārāk stipri, lai nesabojātu savienotāju vai kabeli, un pēc uzstādīšanas pārbaudiet nepārtrauktību un signāla līmeni.
