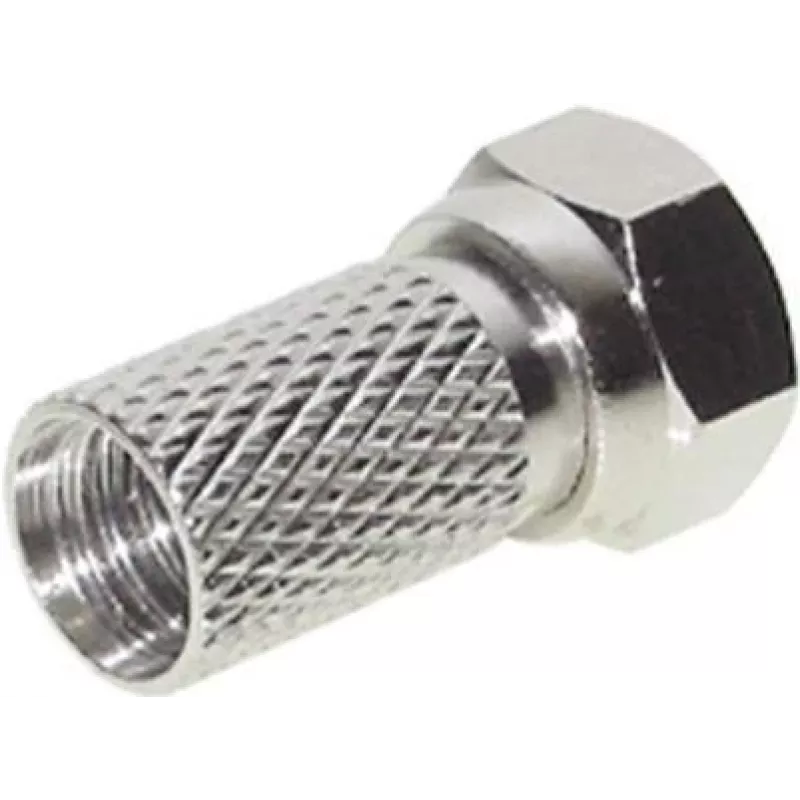

Koaksiālais savienotājs F-tipa ShiverPeaks BS85009-A

ShiverPeaks BS85009-A koaksiālais savienotājs ir F-tipa vīrišķā tipa savienotājs, kas paredzēts uzticamai signāla pārraidei televīzijas, satelīta un citās RF instalācijās. Ar vīrišķā savienotāja ārējo diametru 6,7 mm šis viengabala savienotājs ir piemērots lietošanai ar saderīgiem koaksiālajiem kabeļiem, kur nepieciešams izturīgs savienojums ar maziem zudumiem. Savienotājs tiek piegādāts atsevišķi, ļaujot veikt mērķtiecīgu nomaiņu vai pielāgotu montāžu bez lieka iepakojuma.

Priekšrocības

Šis F-tipa savienotājs nodrošina precīzu 6,7 mm vīrišķo diametru konsekventai savienošanai ar standarta F-tipa sievišķajām ligzdām. Tas ir konstruēts, lai nodrošinātu stabilu elektrisko kontaktu un minimizētu signāla zudumus savienojuma saskarnē. Kompaktā forma atvieglo apstrādi un uzstādīšanu šaurās vietās, savukārt atsevišķa vienības piegāde padara to praktisku remontdarbiem vai maziem projektiem.

Piemērots

• Televīzijas antenu un kabeļtelevīzijas instalācijām
• Satelīta uztvērēju un LNB savienojumiem
• Koaksiālo kabeļu līniju remontam vai montāžai
• RF iekārtu testēšanai un prototipēšanai

Galvenās specifikācijas

• Savienotāja tips: F-tipa, vīrišķais
• Ārējais diametrs (vīrišķais): 6,7 mm
• Piegāde: atsevišķa vienība (pārdod pa vienai)
• Pielietojums: mājsaimniecības un profesionāli RF signālu savienojumi

Kā lietot

Sagatavojiet koaksiālo kabeli, noņemot ārējo apvalku, pinumu un dielektriķi līdz izmēriem, kas ieteicami F-tipa terminācijām. Uzbīdiet savienotāju uz sagatavotā kabeļa gala, līdz centrālais vadītājs ir pareizi izlīdzināts ar savienotāja tapu un ārējais korpuss cieši pieguļ kabeļa pinumam. Nostipriniet savienotāju atbilstoši kabeļa tipam un uzstādīšanas metodei – pieskrūvējamiem vai kompresijas tipa variantiem ievērojiet atbilstošo mehāniskās stiprināšanas procedūru. Pēc uzstādīšanas pārbaudiet mehānisko piestiprinājumu un signāla nepārtrauktību ar piemērotu testēšanas aprīkojumu.

Ieteikumi

Izmantojiet saderīgas F-tipa sievišķās ligzdas un nodrošiniet, lai kabeļa sagatavošana atbilstu savienotāja konstrukcijai, lai izvairītos no slikta kontakta vai signāla pasliktināšanās. Ja iespējama vides iedarbība, apsveriet papildu blīvējumu vai aizsardzību pret laikapstākļiem. Pirms galīgās montāžas pārbaudiet savienotāja saderību ar konkrēto koaksiālā kabeļa diametru un ekranējuma veidu.
