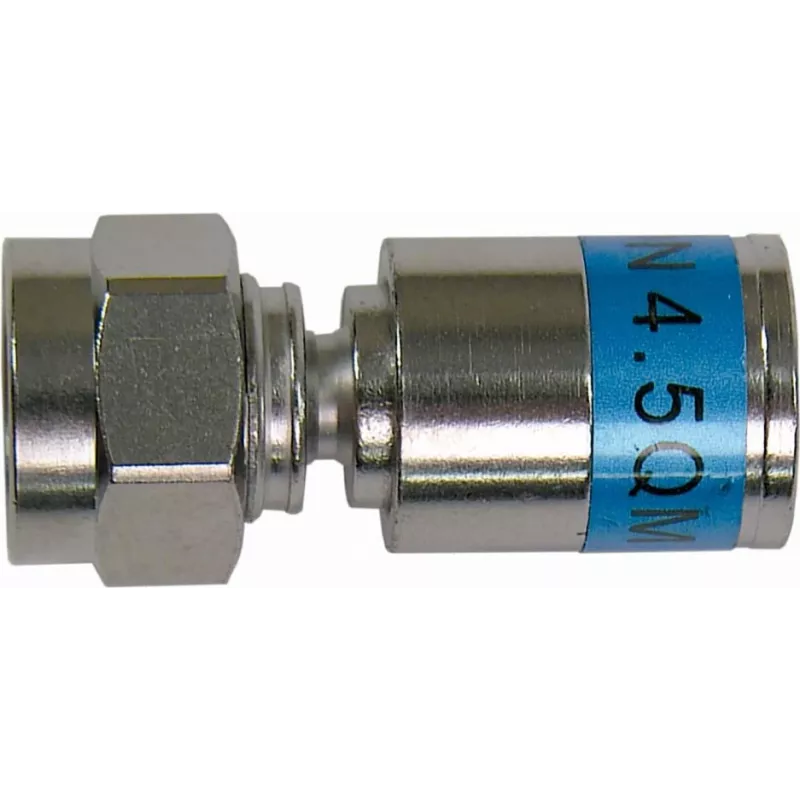

Koaksiālais savienotājs F-tipa Televes FUP0729

Televes FUP0729 koaksiālais F-tipa savienotājs ir kompakts vītņots savienotājs, kas paredzēts uzticamiem koaksiālo kabeļu savienojumiem televīzijas, satelīta un platjoslas instalācijās. Piegādāts kastē ar 50 gabaliņiem, šis savienotājs ir paredzēts atkārtotai lietošanai projektos, kur nepieciešama konsekventa RF veiktspēja un mehāniskā stabilitāte. Televes dizains koncentrējas uz vienkāršu montāžu, labu kontaktu ar vadītāju un ekranējuma nepārtrauktību, lai uzturētu signāla integritāti visā savienojumā.

Priekšrocības

Šie F-tipa koaksiālie savienotāji piedāvā stabilu mehānisko savienojumu un konsekventu elektrisko kontaktu, samazinot ievades zudumus un atstarojumus, ja tie ir pareizi uzstādīti. To konstrukcijā izmantoti pretkorozijas materiāli un precīza vītne, lai nodrošinātu ilgtermiņa izturību un stabilu signāla pārraidi. Iepakojuma daudzums 50 gab. padara tos praktiskus vairāku punktu instalācijām un rezerves krājumiem uzstādītājiem un sistēmu integratoriem.

Piemērots

• TV antenu un virszemes RF sadales sistēmām
• Satelīta LNB un uztvērēja savienojumiem
• Kabeļtelevīzijas un IPTV televizora pierīces instalācijām
• Iekštelpu vai aizsargātām āra pieslēguma vietām, kur nepieciešami F-tipa termināli

Galvenās specifikācijas

• Savienotāja tips: F-tipa vītņots koaksiālais savienotājs
• Iepakojuma daudzums: 50 gab.
• Kontakts: centrālā vadītāja kontakts, piemērots standarta koaksiālo kabeļu dzīslām
• Materiāla īpašības: pretkorozijas metāla korpuss ar vadošu pārklājumu ekranējuma nepārtrauktībai
• Frekvenču diapazons: piemērots VHF/UHF un satelīta frekvenču joslām, kas raksturīgas F-tipa savienotājiem
• Montāža: pieskrūvējama/ar roku pievelkama uzstādīšana uz sagatavota koaksiālā kabeļa vai pigtail
• Lietošanas vide: iekštelpu un aizsargātām āra lietojumprogrammām

Kā lietot

Sagatavojiet koaksiālo kabeli, noņemot ārējo apvalku, apgriežot pinumu un dielektriķi, lai atklātu centrālo vadītāju atbilstoši savienotāja nepieciešamajiem izmēriem. Uzbīdiet savienotāju uz kabeļa un ieslēdziet vītni, nodrošinot, ka centrālais vadītājs pareizi ievietojas kontaktā. Pievelciet ar roku un, ja ieteicams, pabeidziet galīgo pievilkšanu ar piemērotu uzgriežņu atslēgu vai instrumentu, lai nostiprinātu mehānisko un elektrisko savienojumu. Kad sadales sistēmā tiek izmantoti vairāki savienotāji, pēc uzstādīšanas pārbaudiet impedances nepārtrauktību un signāla līmeni.

Ieteikumi

Izmantojiet savienotājus ar saderīgiem kabeļu tipiem un saglabājiet pareizus noņemšanas garumus, lai izvairītos no īssavienojumiem starp pinumu un centrālo vadītāju. Kritiskiem RF savienojumiem pārbaudiet signāla līmeņus un SWR, kur piemērojams, un nomainiet savienotājus, kuriem ir korozijas vai mehāniskā nodiluma pazīmes.
