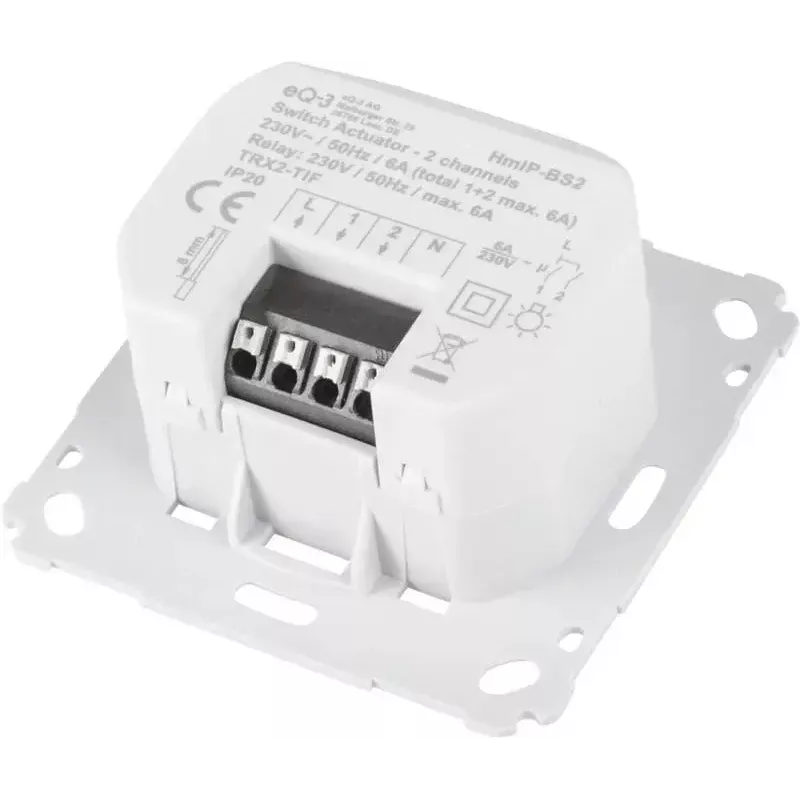

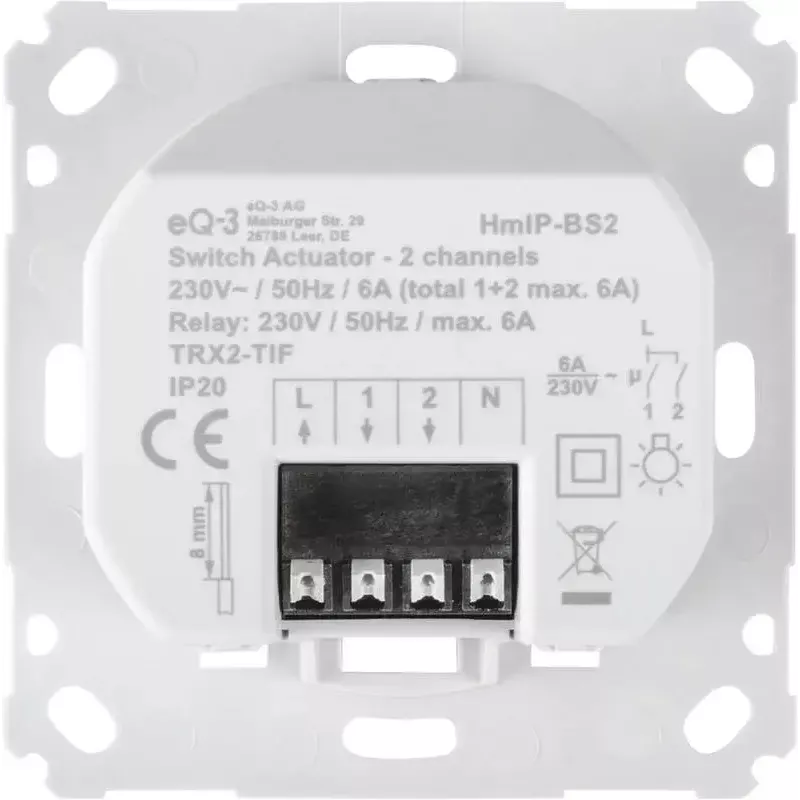

Komutācijas izpildmehānisms Homematic IP 156757A0 — 230 V maiņstrāva, 1380 W, 868,6 MHz

Homematic IP komutācijas izpildmehānisms 156757A0 ir kompakts divkanālu modulis, kas paredzēts integrēšanai viedās mājas elektroinstalācijās. Tas darbojas ar 230 V maiņstrāvu un sazinās, izmantojot 868,6 MHz Homematic IP bezvadu protokolu. Ievietots nelielā korpusā (71×37×71 mm), ierīce ir piemērota uzstādīšanai standarta padziļinātajās montāžas kārbās vai aiz esošajiem sienas slēdžiem, lai nodrošinātu attālinātu vai vietēju pieslēgto apgaismojuma un slodžu pārslēgšanu ar maksimālo kombinēto pārslēgšanas jaudu 1380 W un iekštelpu bezvadu darbības rādiusu līdz 150 m.

Priekšrocības

Divkanālu dizains ļauj vadīt divas atsevišķas ķēdes no viena izpildmehānisma, samazinot uzstādīšanas sarežģītību un ietaupot vietu. Bezskrūvju spailes vienkāršo vadu pievienošanu un palielina uzstādīšanas drošību. Ierīce atbalsta vairākas vadības iespējas: manuālu pārslēgšanu ar esošajiem sienas slēdžiem, vadību ar viedtālruņa lietotni, balss palīgiem un Homematic IP tālvadības pultīm. Kompaktais formas faktors nodrošina diskrētu uzstādīšanu neredzamā vietā, saglabājot pilnu funkcionalitāti laika notikumu un automatizācijas scenāriju veikšanai.

Piemērots

• Divu griestu gaismekļu vai apgaismojuma ķēžu vadībai no vienas uzstādīšanas vietas
• Modernizētai uzstādīšanai aiz esošajiem slēdžiem dzīvojamās telpās
• Integrēšanai laika rutīnās un uz notikumiem balstītās automatizācijās (piem., saullēkts/saulriets)
• Ar balsi vadāmai gaismas pārslēgšanai, izmantojot saderīgus balss palīgus

Galvenās specifikācijas

• Barošanas spriegums: 230 V maiņstrāva
• Maksimālā pārslēgšanas jauda: 1380 W (kombinētā)
• Bezvadu frekvence: 868,6 MHz (Homematic IP protokols)
• Iekštelpu bezvadu darbības rādiuss: līdz 150 m (tipiski, atkarībā no vides)
• Izmēri: 71 × 37 × 71 mm (piemērots uzstādīšanai padziļinātajā montāžas kārbā)
• Pārslēgšanas kanālu skaits: 2
• Savienojuma veids: bezskrūvju spailes fāzes un pārslēgtajiem vadiem

Lietošana

Uzstādiet izpildmehānismu standarta padziļinātajā montāžas kārbā vai aiz esoša slēdža, ievērojot elektrodrošības noteikumus un vietējos normatīvus. Pievienojiet barošanas un slodzes vadus bezskrūvju spailēm, nodrošinot, ka kombinētā slodze nepārsniedz noteikto maksimālo pārslēgšanas jaudu. Savienojiet pārī izpildmehānismu ar Homematic IP piekļuves punktu vai tīkla vārteju, izmantojot 868,6 MHz bezvadu savienojumu, un konfigurējiet kanālus lietotnē. Pēc nodošanas ekspluatācijā darbiniet izejas manuāli no sienas slēdžiem, izmantojot Homematic IP lietotni, ar balss komandām caur atbalstītajiem palīgiem vai izmantojot saderīgas tālvadības pultis un spiedpogas.

Ieteikumi

Lai nodrošinātu uzticamu darbību, sadaliet slodzes starp abiem kanāliem, lai nepārsniegtu kombinēto pārslēgšanas jaudu, pārbaudiet kabeļu šķērsgriezumus un savienojumus uzstādīšanas laikā un novietojiet izpildmehānismu pietiekamā darbības rādiusā no Homematic IP piekļuves punkta. Drošības un atbilstības nolūkos uzstādīšana jāveic kvalificētam elektriķim.
