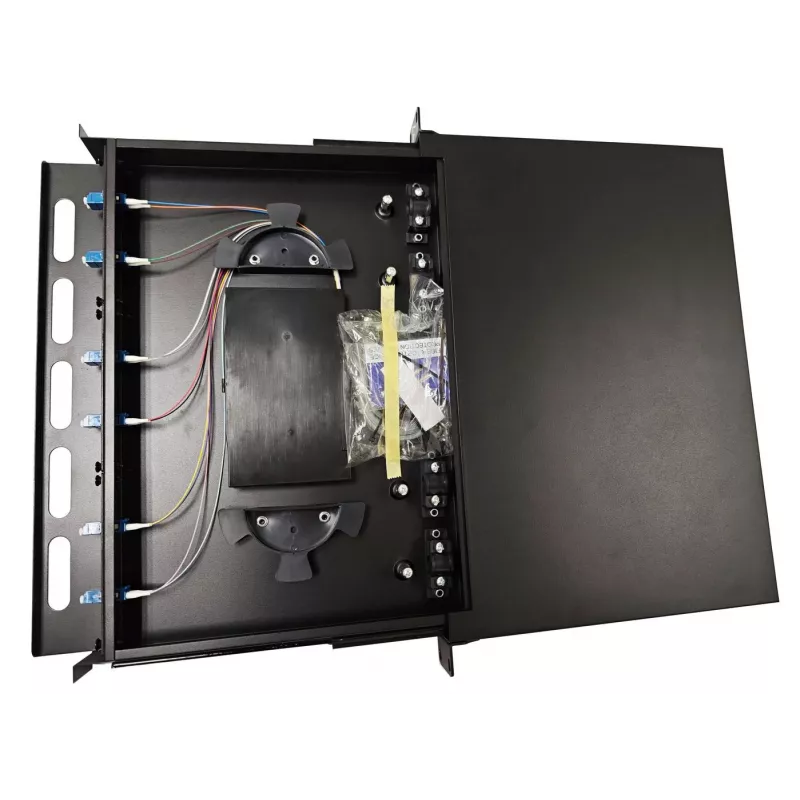

Lanview LVO-101010 optiskās šķiedras bīdāmais panelis ODF, LC SM OS2, 12 serdeņi, 1U

1U iekštelpu 19 collu bīdāmais statīva panelis ODF ar 12 serdeņu, 6 portu LC duplekso konfigurāciju. Panelis ir pilnībā aprīkots ar LC/UPC vienmoda dupleksajiem adapteriem un ietver 1 m LSZH krāsainos LC/UPC G.657.A2 pigteiļus (0,9 mm) vienkāršai pieslēgšanai un šķiedru pārvaldībai.

Priekšrocības

Bīdāmais 1U dizains nodrošina vieglu piekļuvi uzstādīšanai un apkopei, vienlaikus saglabājot kompaktu 19 collu nospiedumu, kas piemērots standarta statīviem. Iepriekš uzstādītie LC/UPC SM dupleksie adapteri un krāsainie G.657.A2 pigteiļi samazina uzstādīšanas laiku un līdz minimumam samazina nepieciešamību pēc terminēšanas uz vietas. LSZH apvalkoti pigteiļi uzlabo drošību iekštelpu vidē.

Piemērots lietošanai

• Telekomunikāciju iekārtu telpās
• Datu centru pārslēgšanai un šķiedru pārvaldībai
• FTTx un ēkas maģistrāles instalācijās
• LAN skapjos un tīkla sadales paneļos

Galvenās specifikācijas

• Formas faktors: 1U, 19 collu bīdāmais panelis
• Šķiedru skaits: 12 serdeņi (6 LC dupleksie porti)
• Adapteri: LC/UPC vienmoda dupleksie, pilnībā aprīkoti
• Pigteiļi: LC/UPC G.657.A2, 0,9 mm, 1 m, LSZH, krāsaini
• Lietošanai iekštelpās

Kā lietot

Uzstādiet 1U bīdāmo paneli standarta 19 collu statīvā. Novadiet ienākošās maģistrāles šķiedras uz aizmuguri vai norādītajiem ieejas punktiem un pievienojiet pie iepriekš uzstādītajiem LC/UPC adapteriem. Izmantojiet komplektā esošos krāsainos LC/UPC G.657.A2 pigteiļus, lai tos savienotu ar padeves šķiedrām vai tieši savienotu ar iekārtas savienotājvadiem. Izvelciet paneli, lai piekļūtu adapteriem un pigteiļiem uzstādīšanas vai apkopes laikā, pēc tam droši nofiksējiet paneli atpakaļ vietā.

Ieteikumi

Rīkojieties ar šķiedrām un pigteiļiem, izmantojot atbilstošas ESD un šķiedru tīrīšanas procedūras. Izmantojiet saderīgus vienmoda LC/UPC savienotājvadus un ievērojiet liekuma rādiusa vadlīnijas G.657.A2 šķiedrām. Glabājiet ierīci tīrā, sausā iekštelpu vidē un izvairieties no mehāniskas slodzes uz pigteiļiem.
