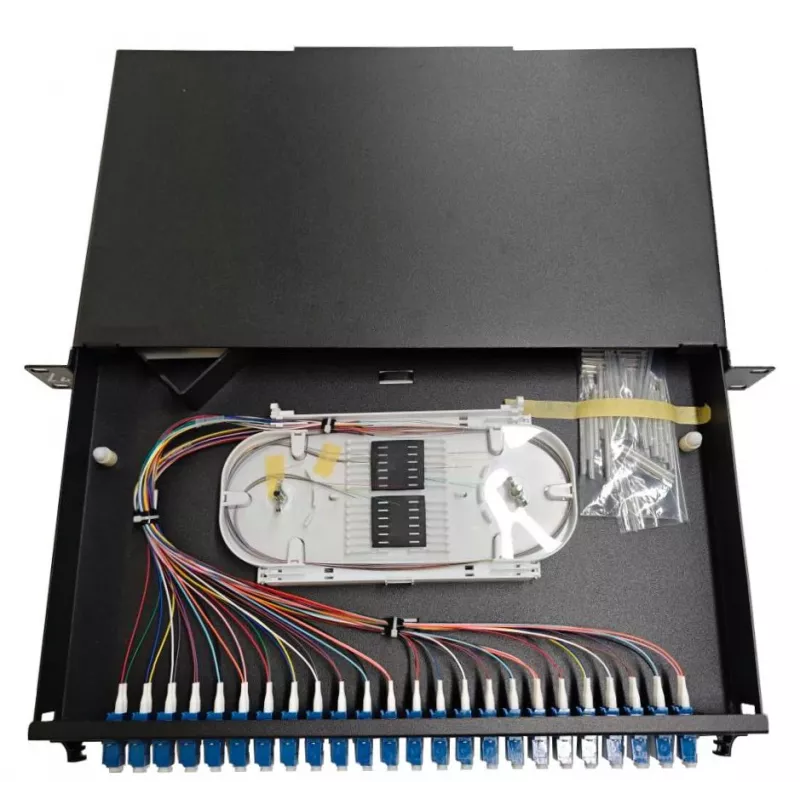

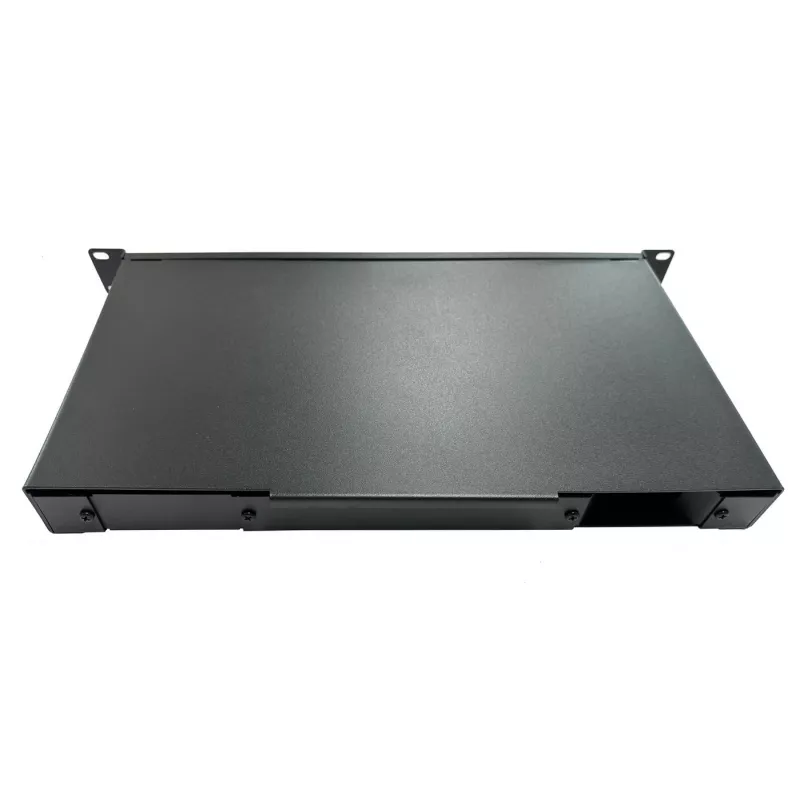

Lanview LVO233845 sadales panelis 1U

Lanview LVO233845 ir 19" 1U šķiedru sadales panelis, kas paredzēts organizētai šķiedru pārvaldībai statīvā. Tas atbalsta līdz 24 LC dupleksajiem vai 24 SC simpleksajiem adapteriem un tiek piegādāts ar 24 LC dupleksajiem vienmodas adapteriem un 48 iepriekš uzmontētām pigtailēm savienojuma kasetnēs. Panelis ir izgatavots no izturīga melna tērauda un ietver vairākus kabeļu ievadpunktus un pastiprinātu sprieguma atslogošanu, kas piemērota pūstošo šķiedru instalācijām.

Priekšrocības

Šis 1U sadales panelis nodrošina kompaktu, standartizētu 19" formfaktoru efektīvai statīva izmantošanai un skaidrai šķiedru maršrutēšanai. Tam ir četri Ø20 mm apaļi ievadi, kas saderīgi ar PG skrūvju savienojumiem, un divi taisnstūrveida 80 x 34 mm ievadi ar tukšām plāksnēm, nodrošinot elastīgu kabeļu ievadi. Ar gumiju pārklāta sprieguma atslogošana samazina mehānisko spriegumu uz šķiedrām, un iebūvētie stiprinājumi savienojuma kasetnēm plus kabeļu pārvaldības izgriezumi ļauj droši nostiprināt kabeļus ar saitēm vai Velcro siksnām.

Piemērots

• Šķiedru pārvaldība statīvā datu centros un serveru telpās
• Šķiedru mugurkaula terminācijas un sadales paneļi
• Pūstošo šķiedru instalācijas, kurām nepieciešama pastiprināta sprieguma atslogošana
• Vides, kurās izmanto SC simpleksos vai LC dupleksos vienmodas savienojumus

Galvenās specifikācijas

• Modelis: Lanview LVO233845
• Formāts: 19" 1U montējams statīvā
• Adapteru ietilpība: līdz 24 SC simpleksajiem vai 24 LC dupleksajiem
• Piegādātie adapteri: 24 x LC dupleksie vienmodas
• Iepriekš uzmontētās pigtailes: 48 savienojuma kasetnēs
• Kabeļu ievadi: 4 × Ø20 mm (saderīgi ar PG skrūvēm) un 2 × 80 × 34 mm taisnstūrveida ar tukšām plāksnēm
• Sprieguma atslogošana: ar gumiju pārklāta, piemērota pūstošajām šķiedrām
• Materiāls/krāsa: tērauds, melns
• Izmēri (aptuveni): 420 mm platums × 36 mm dziļums × 245 mm augstums
• Svars: 3,5–3,6 kg

Kā lietot

Uzstādiet sadales paneli standarta 19" statīvā, izmantojot 1U vietu. Ievietojiet savienojuma kasetnes paredzētajos stiprinājumos un nostipriniet iepriekš uzmontētās pigtailes. Terminējiet ienākošos kabeļus caur izvēlētajiem ievadiem un nostipriniet ar piemērotām PG skrūvēm vai noņemiet tukšās plāksnes taisnstūrveida ievadiem pēc nepieciešamības. Maršrutējiet šķiedras, izmantojot iebūvētos kabeļu pārvaldības izgriezumus, un nostipriniet tās ar kabeļu saitēm vai Velcro siksnām, lai saglabātu liekuma rādiusu un atslogotu spriegumu. Pievienojiet savienojuma vadus priekšējiem LC vai SC adapteriem tīkla savienojumiem.

Ieteikumi

Uzstādot, pārliecinieties par savienotāju veidiem (LC dupleksais pret SC simplekso) un apstrādājiet šķiedras, ievērojot atbilstošas ESD un šķiedru tīrīšanas procedūras. Saglabājiet minimālos liekuma rādiusus vienmodas šķiedrām un izmantojiet ar gumiju pārklāto sprieguma atslogošanu pūstošo šķiedru līnijām, lai novērstu bojājumus un signāla zudumus.
