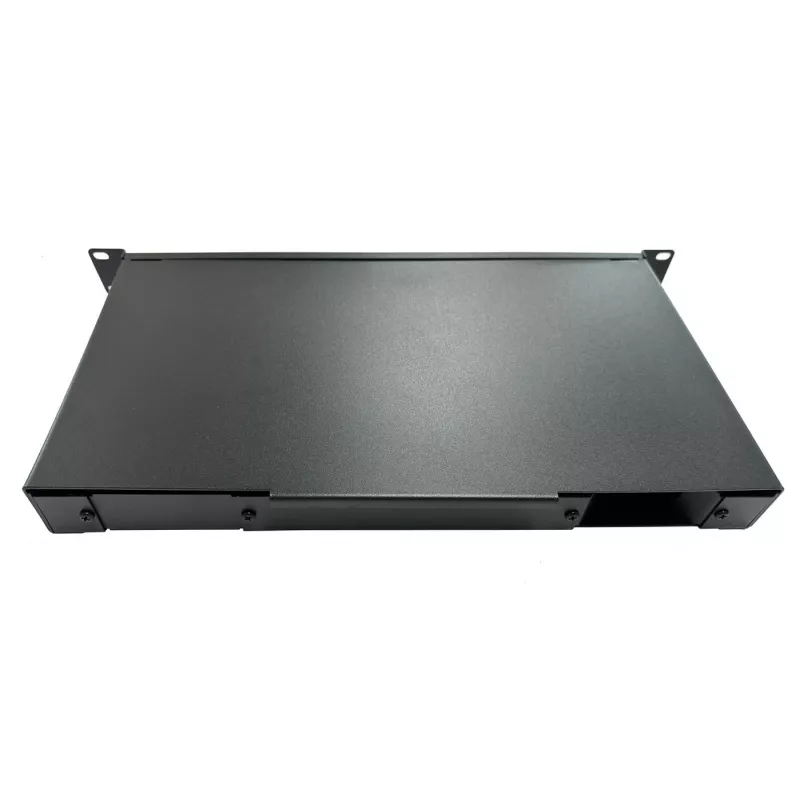

Lanview LVO233840 sadales panelis 1U

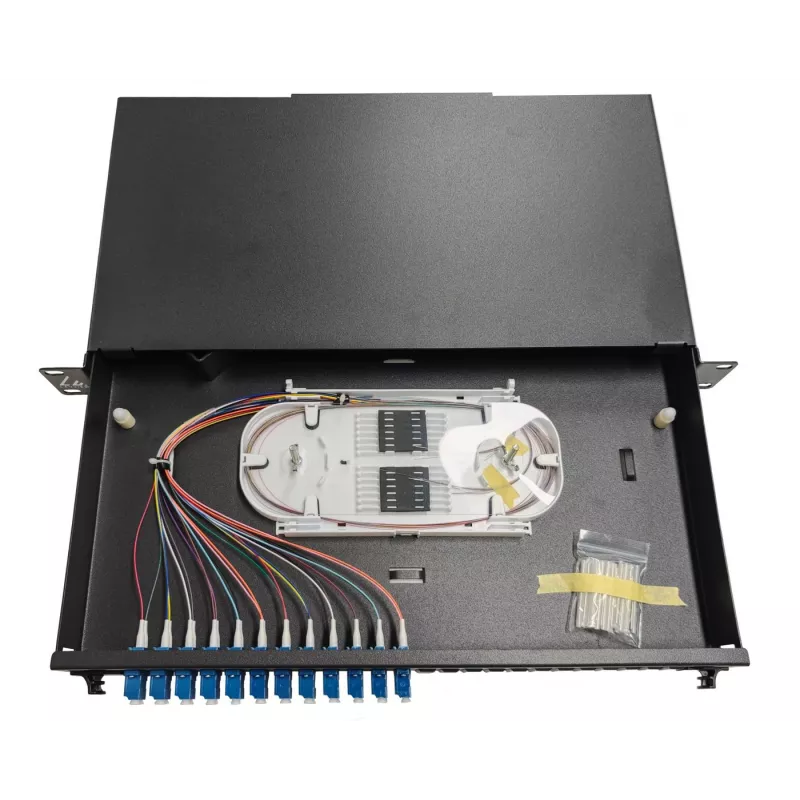

19" šķiedru optikas sadales panelis, 1U, montējams statīvā, paredzēts līdz 24 SC Simplex vai LC Duplex adapteriem. Panelis tiek piegādāts ar uzstādītiem 12 LC Duplex vienmodas adapteriem un ietver 24 iepriekš uzmontētus pigtailus savienojumu kasetē. Izgatavots no izturīga tērauda ar melnu apdari, panelim ir kabeļu pārvaldības izgriezumi un stiprinājumi savienojumu kasetēm.

Priekšrocības

Lanview LVO233840 piedāvā kompaktu 1U formfaktoru, kas atbalsta augsta blīvuma šķiedru termināciju. Iekļauti ar gumiju pārklāti sprieguma atvieglojumi, kas piemēroti pūstās šķiedras instalācijām. Vairākas kabeļu ieejas aizmugurē (četras Ø20 mm PG skrūvju savienojumiem un divas taisnstūrveida 80 x 34 mm ar tukšām plāksnēm) vienkāršo kabeļu ievadīšanu un maršrutēšanu. Panelī ir iespējas nostiprināt kabeļus ar kabeļu saitēm vai Velcro siksnām, lai samazinātu slodzi uz šķiedru savienojumiem.

Piemērots

• Statīvā montējama šķiedru terminācija serveru telpās un datu centros
• Augsta blīvuma LC Duplex šķiedru savienojumi (līdz 24 portiem)
• Savienojumu kasešu instalācijas un pārvaldīta šķiedru savienošana

Galvenās specifikācijas

• Formfaktors: 1U, 19" statīva montāža
• Porti: 24 (konfigurēti kā 12 LC Duplex adapteri)
• Piegādātie adapteri: 12 x LC Duplex vienmodas
• Pigtaili: 24 iepriekš uzmontēti savienojumu kasetē
• Kabeļu ieejas (aizmugurē): 4 x Ø20 mm (PG skrūve) un 2 x 80 x 34 mm taisnstūrveida ar tukšām plāksnēm
• Sprieguma atvieglojums: ar gumiju pārklāts, piemērots pūstajai šķiedrai
• Materiāls un krāsa: tērauds, melns
• Svars: 3,5 kg

Kā lietot

Uzstādiet sadales paneli standarta 19" statīvā, aizņemot 1U vietu. Ievadiet ienākošos šķiedru kabeļus caur atbilstošajām aizmugurējām ieejām un nostipriniet tos, izmantojot pievienotos sprieguma atvieglojumus un kabeļu pārvaldības izgriezumus. Ievietojiet savienojumus iekļautajā savienojumu kasetē un pievienojiet pigtailus LC Duplex adapteriem paneļa priekšpusē. Izmantojiet kabeļu saites vai Velcro siksnas, lai nostiprinātu lieko kabeļu daļu un saglabātu liekuma rādiusa kontroli.

Ieteikumi

Veiciet šķiedru savienošanu un savienotāju termināciju tīrā vidē un ievērojiet standarta vienmodas šķiedras apstrādes procedūras. Pirms savienošanas pārbaudiet savienotāju tīrību un saglabājiet liekuma rādiusus, lai izvairītos no signāla zuduma. Izmantojiet pievienotos sprieguma atvieglojumus un drošus stiprinājumus, lai samazinātu mehānisko slodzi uz šķiedrām.
