Legrand TX3 ķēdes pārtraucējs Miniatūrais ķēdes pārtraucējs C tips 3

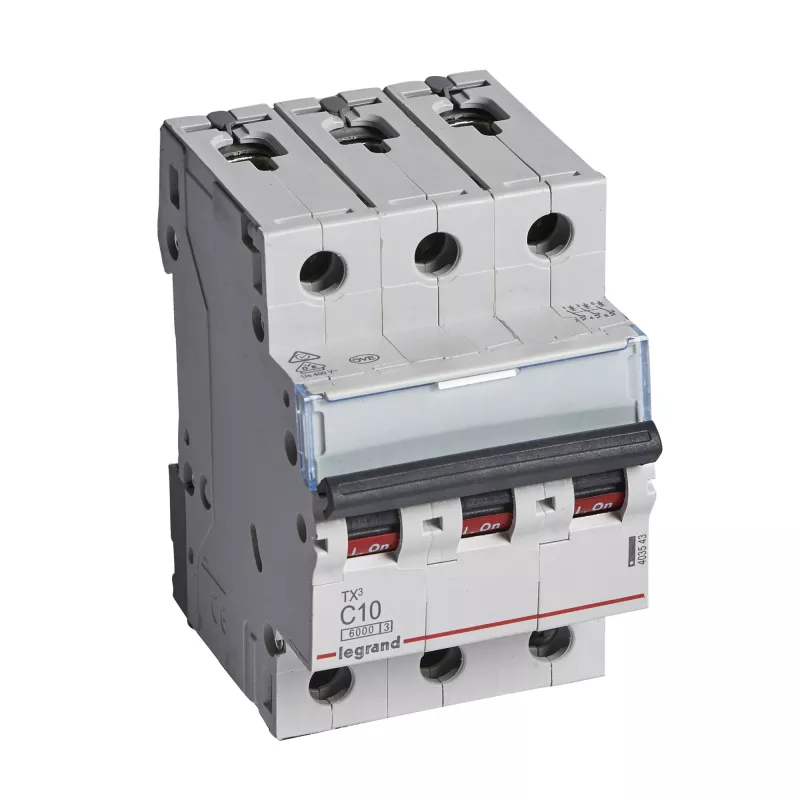

Legrand Tx3 C10A 3 polu miniatūrais ķēdes pārtraucējs ir paredzēts uzticamai trīsfāžu zemsprieguma elektrisko ķēžu aizsardzībai. Ar C raksturlīkni un 10 A nominālo strāvu šī 3 moduļu ierīce nodrošina pārslodzes un īssavienojuma atslēgšanu dzīvojamo un vieglo komerciālo instalāciju vajadzībām. Tā 6 kA īssavienojuma pārrāvuma spēja un kompaktais DIN-sliedes formas faktors padara to piemērotu sadales skapjiem, kur svarīga ir vieta un drošība.

Priekšrocības

Šis ķēdes pārtraucējs apvieno noteiktu atslēgšanās līkni (C tips) ar 10 A nominālo strāvu, lai nodrošinātu selektīvu reakciju uz pārslodzēm un mēreniem īssavienojumiem, vienlaikus izvairoties no nevēlamas atslēgšanās motoru palaišanas strāvu dēļ. 3 polu konfigurācija ļauj vienlaicīgi atvienot visas fāzes, uzlabojot drošību trīsfāžu ķēdēs. 6 kA pārrāvuma spēja atbilst izplatītākajām prasībām mājsaimniecību un mazo komerciālo elektrotīklu vajadzībām. 3 moduļu platums atvieglo uzstādīšanu standarta sadales korpusos un atbalsta montāžu uz DIN sliedes vienkāršai paneļu montāžai.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet ķēdes pārtraucēju uz standarta DIN sliedes sadales skapī, nodrošinot pareizu izlīdzināšanu un drošu fiksatora iesaisti. Pievienojiet ienākošos un izejošos vadus attiecīgajiem fāžu spailēm, ievērojot pareizu pievilkšanas griezes momentu un pārliecinoties, ka visi savienojumi tiek veikti, kad strāva ir izslēgta. Izmantojiet ķēdes pārtraucēju, lai aizsargātu paredzēto trīsfāžu ķēdi, iestatot to stāvoklī IESLĒGTS normālas darbības laikā un pārslēdzot to stāvoklī IZSLĒGTS apkopes vai traucējummeklēšanas laikā. Pēc jebkura bojājuma novēršanas pārbaudiet ķēdi pirms ķēdes pārtraucēja atgriešanas ekspluatācijā.

Ieteikumi

Pārliecinieties, ka 10 A nominālā strāva un C atslēgšanās līkne atbilst paredzētās ķēdes slodzes raksturlielumiem. Saskaņojiet ar augstākstāvošām aizsardzības ierīcēm, lai saglabātu selektivitāti, kur tas nepieciešams. Periodiski pārbaudiet spaiļu pievilkumu un izolācijas integritāti sadales skapī. Instalācijām, kas pakļautas augstiem bojājumu līmeņiem vai īpašiem noteikumiem, konsultējieties ar piemērojamiem standartiem un kvalificētu elektriķi.
