Legrand TX3 ķēdes pārtraucējs Miniatūrs ķēdes pārtraucējs Tips B 3

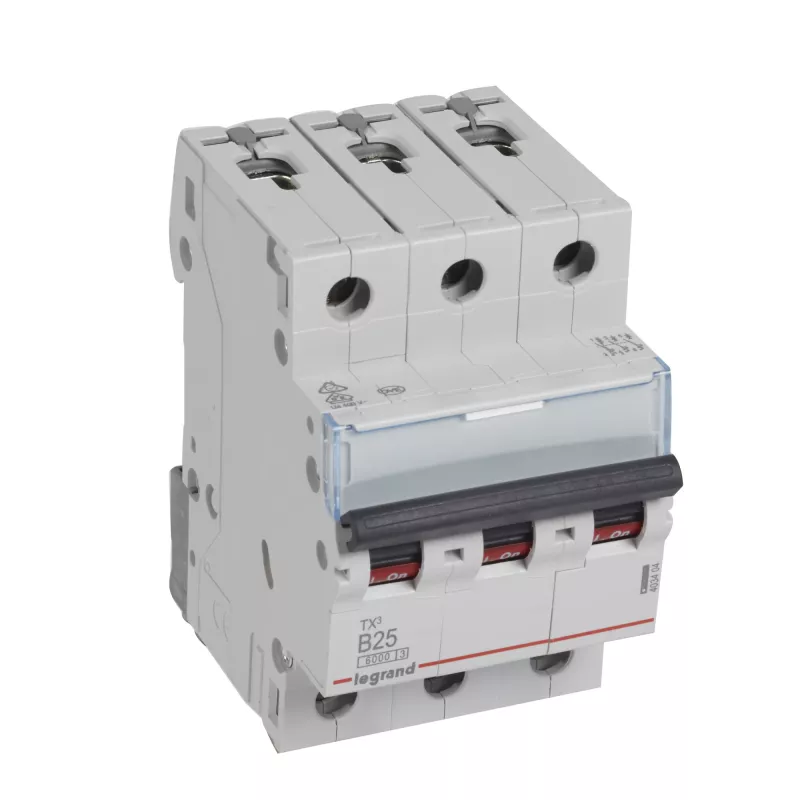

LEGRAND 403404 TX3 LS B25A 3p 6kA 3M ir trīspolu miniatūrs ķēdes pārtraucējs ar nominālo strāvu 25 A un B tipa atslēgšanās raksturlīkni, kas paredzēts elektrisko ķēžu aizsardzībai pret pārslodzēm un īssavienojumiem. Ierīce pieder pie TX3 sērijas, tai ir 3 moduļu platums kompaktai uzstādīšanai uz standarta DIN sliedes, un nominālā atslēgšanās jauda ir 6 kA, kas piemērota tipiskiem dzīvojamo un vieglo komerciālo ēku sadales paneļiem.

Priekšrocības

LEGRAND TX3 LS B25A nodrošina skaidru un konsekventu aizsardzību ar noteiktu B25A vērtējumu ķēdēm, kurām nepieciešama B tipa raksturlīkne. Tā trīspolu konstrukcija nodrošina visu fāžu vienlaicīgu atvienošanu, samazinot nesabalansētu fāžu stāvokļa risku. 3M platums ļauj efektīvi ietaupīt vietu sadales paneļos, un 6 kA atslēgšanās jauda nodrošina drošu bojājuma strāvu pārtraukšanu ierīces nominālo robežu ietvaros.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet ķēdes pārtraucēju uz standarta DIN sliedes elektriskajā sadales panelī, ievērojot piemērojamos elektroinstalācijas noteikumus. Pievienojiet ienākošos un izejošos fāžu vadus attiecīgajiem spailēm, ievērojiet ražotāja ieteikto pievilkšanas griezes momentu un pareizi sagatavojiet vadus. Izmantojiet ierīci, lai aizsargātu atzaru ķēdes, kas atbilst B25A raksturlīknei, un pārbaudiet pareizu darbību, pēc uzstādīšanas ieslēdzot un izslēdzot pārtraucēju bez slodzes.

Ieteikumi

Pirms uzstādīšanas pārbaudiet sistēmas sprieguma saderību un koordināciju ar augšpuses aizsargierīcēm. Izvēle un elektroinstalācija jāveic vai jāpārbauda kvalificētam elektriķim, lai nodrošinātu atbilstību vietējiem elektrotehniskajiem noteikumiem un drošības prasībām.
