Legrand TX3 ķēdes pārtraucējs Miniatūrs ķēdes pārtraucējs Tips C 1

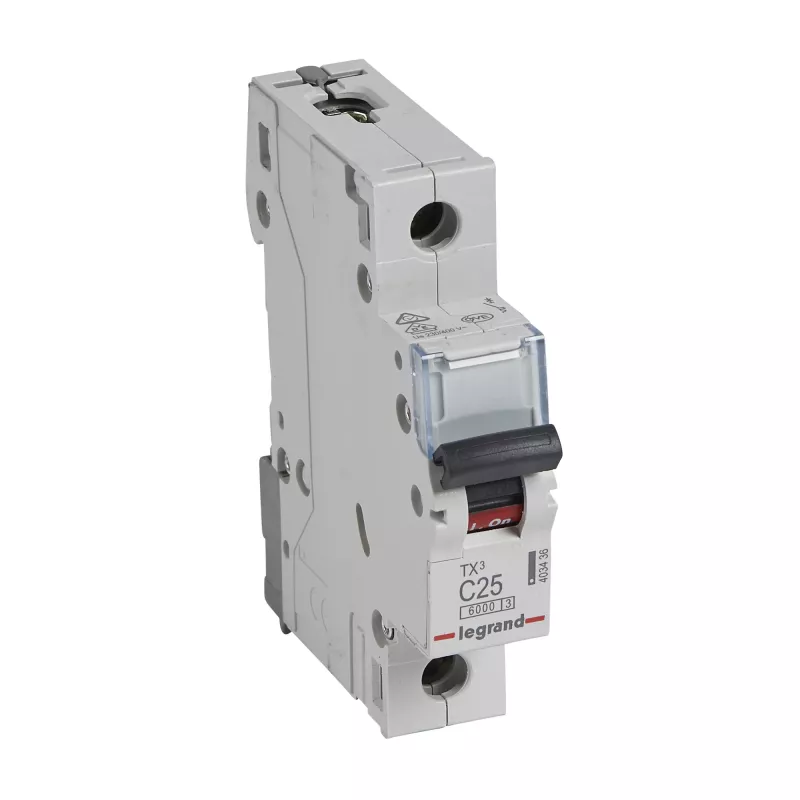

LEGRAND 403436 TX3 LS C25A 1p 6kA ir vienpola miniatūrs ķēdes pārtraucējs pārstrāvas un īssavienojuma aizsardzībai dzīvojamās un nelielās komerciālās elektroinstalācijās. Kā daļa no TX3 sērijas, šī C25A ierīce nodrošina termomagnētisko aizsardzību ķēdēm līdz 25 A, aizņemot viena moduļa platumu uz standarta DIN sliedēm.

Priekšrocības

LEGRAND TX3 LS C25A piedāvā precīzu termomagnētisko atslēgšanos, lai aizsargātu pret pārslodzēm un īssavienojumiem, ar 6 kA pārrāvuma jaudu uzlabotai bojājumu pārtraukšanai. Tā vienpola konstrukcija vienkāršo elektroinstalāciju atsevišķām ķēdēm, un 1M platums ļauj efektīvi izmantot sadalnes vietu. Savietojamība ar DIN sliežu sistēmām un TX3 piederumiem nodrošina vienkāršu uzstādīšanu un nomaiņu.

Piemērots

Galvenās specifikācijas

Kā lietot

Pirms uzstādīšanas izslēdziet barošanu. Uzstādiet LEGRAND TX3 LS C25A uz standarta DIN sliedes sadalnē un nostipriniet to saskaņā ar ražotāja montāžas instrukcijām. Pievienojiet fāzes vadu pie ieejas spailes un slodzes vadu pie izejas spailes, ievērojot polaritāti un vietējos elektriskos noteikumus. Pievelciet spailes līdz ieteicamajam griezes momentam, atjaunojiet barošanu un manuāli darbiniet slēdzi, lai pārbaudītu pareizu pārslēgšanu. Ja ierīce testēšanas laikā nedarbojas, kā paredzēts, nomainiet to.

Ieteikumi

Izmantojiet šo vienpola 25 A slēdzi atsevišķu ķēžu aizsardzībai, piemēram, apgaismojuma vai kontaktligzdu ķēdēm; pirms uzstādīšanas pārbaudiet sadalnes vietu un koordināciju ar augšpus un lejpus esošajām aizsargierīcēm.
