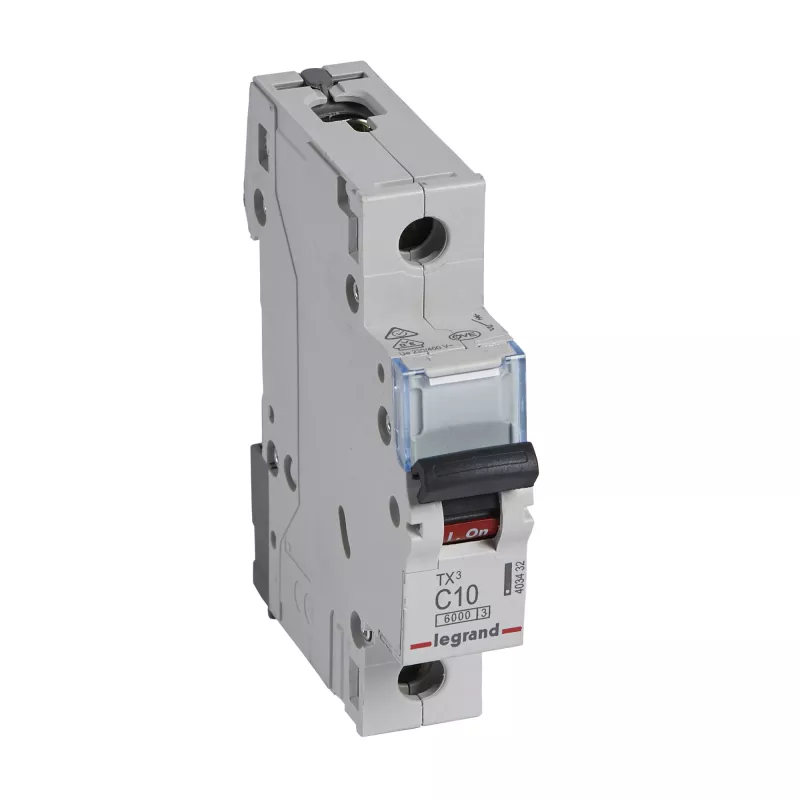

Legrand TX3 strāvas slēdzis Miniatūrs strāvas slēdzis C tips 1

Legrand Tx3 C10A ir vienpola miniatūrs strāvas slēdzis ar C atslēgšanās raksturlīkni un nominālo strāvu 10 A. Ar atslēgšanās kapacitāti 6 kA un kompaktu 1 moduļa platumu šī ierīce ir paredzēta pārstrāvas un īsslēguma aizsardzībai dzīvojamo un komerciālo elektroinstalāciju sistēmās. Slēdzis ir piemērots uzstādīšanai uz standarta DIN sliedēm sadales skapjos, un to parasti izmanto atsevišķu ķēžu, piemēram, apgaismojuma, kontaktligzdu un mazo ierīču ķēžu, aizsardzībai.

Priekšrocības

Tx3 C10A nodrošina uzticamu termomagnētisko aizsardzību ar C raksturlīkni, kas līdzsvaro jutību pret mērenām palaides strāvām un ātru reakciju uz ilgstošām pārslodzēm vai īsslēgumiem. Tā 6 kA atslēgšanās kapacitāte atbilst parastajām uzstādīšanas prasībām mājsaimniecību un vieglo komerctelpu vidē. Viena moduļa formāts ietaupa vietu sadales skapjos, vienlaikus nodrošinot vienkāršu montāžu uz DIN sliedes un integrētus spaiļu savienojumus vienkāršotai elektroinstalācijai.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet slēdzi uz standarta 35 mm DIN sliedes sadales skapī. Pievienojiet fāzes vadu slēdža ieejas spailei un izejošo slodzes vadu – izejas spailei, pārliecinoties, ka visi savienojumi ir pievilkti līdz ražotāja ieteiktajam griezes momentam. Pārbaudiet, vai neitrālais vads un zemējuma vads ir pareizi pievienoti sadales skapī. Pēc elektroinstalācijas pabeigšanas pārslēdziet slēdzi pozīcijā ON un pārbaudiet ķēdes pareizu darbību. Strādājot ar elektroinstalāciju, izmantojiet atbilstošus izolācijas līdzekļus un ievērojiet vietējos elektrotehniskos noteikumus.

Ieteikumi

Izvēlieties šo C10A slēdzi ķēdēm ar mērenu palaides strāvu, piemēram, apgaismojumam ar elektroniskajiem droseļiem vai maziem motoriem. Nepārsniedziet nominālo strāvu un pārliecinieties, ka augšupējā bojājuma strāvas kapacitāte ir saderīga ar 6 kA atslēgšanās vērtējumu. Ķēdēm, kurām nepieciešama noplūdes strāvas noteikšana vai selektīva koordinācija, apvienojiet šo slēdzi ar atbilstošiem noplūdes strāvas aizsardzības slēdžiem (RCD) vai sistēmas līmeņa aizsardzību, kā to nosaka noteikumi.
